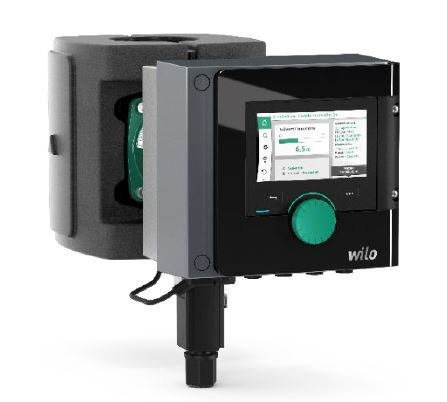

Wilo-Stratos MAXO 25/0,5-8 PN10 keringető szivattyú Wilo-Stratos MAXO 25/0,5-8 PN10

Smart Premium szivattyú Wilo-Stratos MAXO

Ismerje meg a Wilo-Stratos MAXO inline tömlő nélküli szivattyút - az EC-motorral és fejlett elektronikus kapacitásszabályozó rendszerrel felszerelt, maximális hatékonyságú szivattyút. A szivattyú melegvízhez, hidegvízhez és víz-glikol keverékekhez készült, magas energiahatékonyságot garantálva (EEI ≤ 0,17 vagy ≤ 0,19 a változattól függően)

A vezérlés típusai

• Wilo-Dynamic Adapt plus - a teljesítmény állandó, automatikus, a rendszer igényeihez való automatikus igazítása, beállítási pontok nélkül, amely a dp-v szabályozási módhoz képest akár 20%-os energiamegtakarítást tesz lehetővé
• Fix hőmérséklet (T-const.)
• Állandó hőmérséklet-különbség (dT-konst.)
• Multi-Flow adaptáció - a szivattyú forgási áramlásának optimalizálása több készülék csatlakoztatásával és a velük való kommunikációval
• Állandó áramlás (Q-konst.)
• A dp-c nyomáskülönbség szabályozása a csővezeték egy távoli pontján (hibás pontszabályozás)
• Állandó nyomáskülönbség (dp-c)
• Változó nyomáskülönbség (dp-v) névleges üzemi pont bemeneti lehetőséggel
• Állandó fordulatszám (n-konst.)
• Felhasználó által meghatározott PID-szabályozás

Funkciók

• Hő- és hidegmennyiség-nyilvántartás
• Automatikus kikapcsolás nulla áramlás felismerése esetén (No-Flow Stop)
• Átkapcsolás fűtési és hűtési üzemmód között - lehetséges automatikus, külső és kézi üzemmódban
• Állítható áramláskorlátozás a Q-Limit funkcióval (Qmin. és Qmax.)
• Kettős szivattyú üzemmód - hatékonyság-optimalizált működés dp-c és dp-v csatlakozással, amely lehetővé teszi az elsődleges vagy tartalék üzemmódot
• A konfigurált beállítások mentése és visszaállítása (3 visszaállítási pont)
• Hiba- és figyelmeztető jelzés egyszerű szöveges formában, diagnosztikai segítséggel
• Rotor kamra légtelenítő funkció
• Automatikus éjszakai visszavezetés
• Automatikus reteszelésmentes funkció és beépített teljes motorvédelem
• Szárazüzem-érzékelés

Kijelző kijelzések

• Vezérlés típusa
• Beállított érték
• Áramlás
• Hőmérséklet
• Fogyasztás
• Fogyasztott áram
• Aktívan befolyásoló tényezők (pl. STOP, No-Flow Stop)

Verziók és konfiguráció

• 2 konfigurálható analóg bemenet: 0-10 V, 2-10 V, 0-20 mA, 4-20 mA és szabványos PT1000; tápellátás +24 V DC-ről
• 2 konfigurálható digitális bemenet (Ext. Off, Ext. Min, Ext. Max, fűtés/hűtés, kézi felülbírálási lehetőség - épületautomatizálás párosítva, kulcszár és távvezérlő konfigurációs védelem)
• 2 konfigurálható relé a működés és a hibaüzenetek jelzésére
• Wilo CIF modulhely interfészekkel az épületautomatizáláshoz (opcionális tartozékok: CIF modulok Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CANopen)
• Wilo Net - buszrendszer a Wilo termékek kommunikációjához (pl. Multi-Flow Adaptation, dupla szivattyúk integrálása, Wilo-Smart Gateway)
• Integrált hőmérséklet-érzékelők
• Automatikus üzembiztos üzemmód - fenntartja a meghatározott fordulatszámot rendkívüli helyzetekben, pl. a kommunikáció elvesztése vagy hibás érzékelői leolvasás esetén
• Grafikus színes kijelző (4,3 hüvelyk) egyérintéses működtetéssel a kézi működtető modulon keresztül
• Bluetooth-interfész - lehetővé teszi a működési adatok kiolvasását és beállítását, valamint a protokollok elkészítését (Wilo-Assistant alkalmazás)
• Dupla szivattyú kezelése - két szimpla szivattyú dupla szivattyúegységként beköthető a Wilo Net rendszer segítségével
• Analóg jelszakadás-felismerés lehetséges (2-10 V vagy 4-20 mA esetén)
• Kültéri telepítés az éghajlati hatások elleni védelemmel a telepítési és üzemeltetési útmutatónak megfelelően
• Dátum- és időbeállítás alapfelszereltségként
• Hőszigetelő burkolatok fűtési rendszerekben való használatra

Szállítási terjedelem

• Wilo-Stratos MAXO szivattyú
• Optimalizált Wilo-Connector minden mérethez
• 2 x M16 x 1,5 kábelbevezetés
• M12 és M16 karimás csavarokhoz való alátétek (DN 32 és DN 65 csatlakozási méret)
• 2 x tömítés a menetes csatlakozáshoz
• Hőszigetelő burkolatok
• Kompakt összeszerelési és kezelési útmutató

Opcionális tartozékok

• ClimaForm hőszigetelés a kondenzáció kialakulásának megakadályozására
• CIF modul: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen
• PT 1000 (B) - csővezeték-érzékelők ivóvízhez
• PT 1000 (AA) - jeladó merülő beépítéshez
• Nyomáskülönbség-érzékelő

Működési adatok

Paraméter	Érték
A szivattyúzott folyadék minimális hőmérséklete (Tmin)	-10 °C
A szivattyúzott folyadék maximális hőmérséklete (Tmax)	110 °C
Környezeti hőmérséklet (min)	-10 °C
Környezeti hőmérséklet (max)	40 °C
Maximális üzemi nyomás (PN)	10 bar
Minimális bemeneti magasság 50 °C esetén	3 m
Minimális bemeneti magasság 95 °C esetén	10 m
Minimális bemeneti magasság 110 °C esetén	16 m

Motoradatok

Paraméter	Érték
Energiahatékonysági mutató (EEI)	≤ 0,19
Hálózati csatlakozás	1~230 V ±10%, 50/60 Hz
Névleges áram IN	0,11 A / 1,05 A
Névleges teljesítményP2	133 W
Sebesség (min)	750 1/min
Sebesség (max)	3600 1/min
Energiafogyasztás (min)	7 W
Teljesítményfogyasztás (max)	160 W
Interferencia generálás	EN 61800-3;2004+A1;2012 / lakókörnyezet (C1)
Zavarásmentesség	EN 61800-3;2004+A1;2012 / ipari környezet (C2)
Szigetelési osztály	F
Védelmi fokozat	IPX4D
Kábelvezetés	5 x M16 x 1,5

Anyagok és felépítés

• Szivattyúház: Szürke öntöttvas
• Járókerék: PPS-GF40
• A tengely: Rozsdamentes acél
• Csapágy anyaga: Grafit

Beépítési méretek

• Szívóoldali csatlakozás: G 1½
• Kiömlőoldali csatlakozás: G 1½
• Beépítési hossz _L0: 180 mm

További információk

• Gyártó: Wilo
• Termék neve: Stratos MAXO 25/0.5-8 PN 10
• Nettó súly: kb. 7,2 kg
• Cikkszám: 2164569
