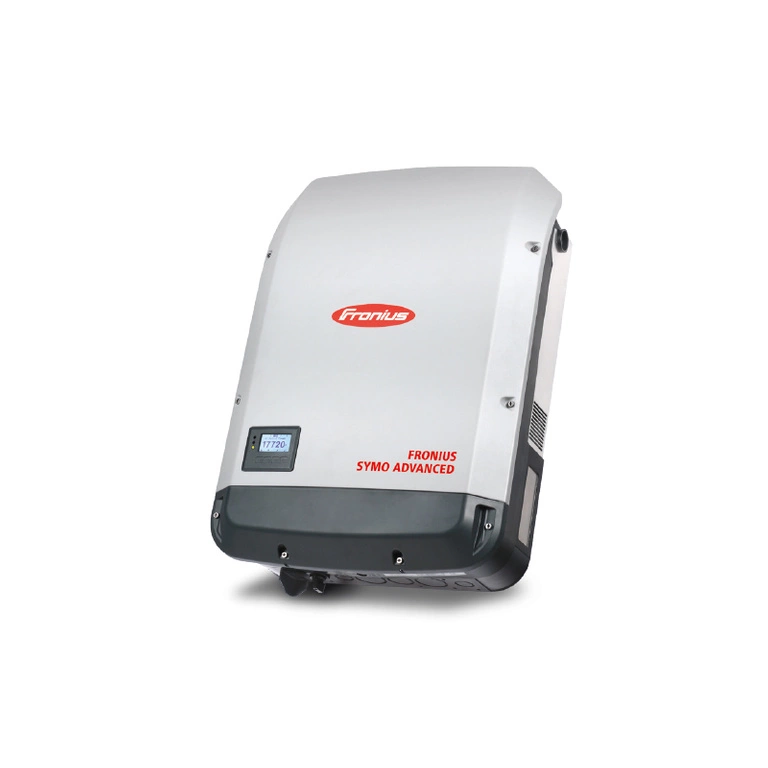

Fronius Symo Advanced 17.5-3-M 17kW invertor la rețea, trifazat, 2 mppt, display, wifi

Technische Daten

EINGABEDATEN

• Anzahl der MPP-Tracker: 2
• Maximaler Eingangsstrom (Idc max): 33,0 / 27,0 A
• Maximaler Kurzschlussstrom, Modularray*: 68,0 / 55,7 A
• Gleichspannungseingangsbereich (Udc min - Udc max): 200 - 1000 V
• Einspeisespannung (Udc start): 200 V
• Nominale Eingangsspannung (Udc,r): 600 V
• MPP-Spannungsbereich (Umpp min - Umpp max): 370 - 800 V
• Verwendbarer MPP-Spannungsbereich: 200 - 800 V
• Anzahl der DC-Anschlüsse: 3 + 3
• Maximale PV-Generatorleistung (Pdc max): 26,3 kWpeak

AUSGABEDATEN

• Nominale AC-Ausgangsleistung (Pac,r): 17,5 kW
• Maximale Ausgangsleistung (Pac max): 17,5 kVA
• AC-Ausgangsstrom (Iac nom): 25,3 A
• Netzanschluss (Uac,r): 3~NPE 400/230, 3~NPE 380/220 V
• AC-Spannungsbereich (Umin - Umax): 150 - 280 V
• Frequenz (fr): 50 / 60 Hz
• Frequenzbereich (fmin - fmax): 45 - 65 Hz
• Gesamtklirrfaktor: <3% @Pnom (230/400VAC 50Hz)
• Leistungsfaktor (cos φac,r): 0 - 1 ind,/cap,

ALLGEMEINE DATEN

• Breite: 510 mm
• Höhe: 725 mm
• Tiefe: 225 mm
• Gewicht: 39,8 kg
• Gewicht inkl. Verpackung: 46,2 kg
• Schutzart: IP 66
• Schutzklasse: 1
• Überspannungskategorie (DC / AC): 2 / 3
• Nachtverbrauch: <1 W
• Kühlung: Regelbare Luftkühlung
• Installation: Innen- und Außeninstallation
• Umgebungstemperaturbereich: -25°C - +60°C
• Zulässige Luftfeuchtigkeit: 0 - 100 %
• Maximale Höhe: 2.000 m / 3.400 m
• DC-Anschlusstechnologie: 6x DC+ und 6x DC- Schraubklemmen 2,5 - 16 mm²
• AC-Anschlusstechnologie: 5-polige AC-Schraubklemmen 2,5 - 16 mm²
• Zertifikate und Normenkonformität: IEC 62109-1/-2, IEC 62116, IEC 61727, VDE 0126-1-1/A1, VDE AR-N 4105, G98/1, G99/1, AS/NZS 4777.2, UNE 206007-1, CEI 0-21, CEI 0-16, NRS 097-2-1, TOR Erzeuger Typ A, VDE AR-N 4110, EN 50549-1/-2, IEC 61683, IEC60068
• Störaussendungsklasse: B

EFFIZIENZ

• Maximale Effizienz (PV - Netz): 97,9%
• Europäische Effizienz (ηEU): 96,5 / 97,6 / 97,1%
• η bei 5% Pac,r: 92,7 / 94,5 / 91,8%
• η bei 10% Pac,r: 94,8 / 96,5 / 95,2%
• η bei 20% Pac,r: 96,3 / 97,5 / 96,8%
• η bei 25% Pac,r: 96,5 / 97,7 / 97,0%
• η bei 30% Pac,r: 96,7 / 97,8 / 97,2%
• η bei 50% Pac,r: 96,8 / 97,9 / 97,5%
• η bei 75% Pac,r: 96,7 / 97,9 / 97,6%
• η bei 100% Pac,r: 96,6 / 97,8 / 97,5%
• MPP-Anpassungseffizienz: >99,9%

SCHUTZGERÄTE

• DC-Isolationsmessung: Ja
• Überlastverhalten: Verschiebung des Betriebspunkts. Leistungsbegrenzung
• DC-Trennschalter: Ja
• DC-Verpolungsschutz: Ja
• Lichtbogenfehlerschutzschalter (Fronius Arc Guard): Ja

SCHNITTSTELLEN

• WLAN / Ethernet LAN: Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
• 6 Eingänge und 4 digitale Ein- / Ausgänge: Schnittstelle zum Laststeuerungsempfänger, Energiemanagement
• USB (Typ A Buchse): Datenaufzeichnung, Aktualisierung des Wechselrichters über USB-Flash-Laufwerk
• 2x RS422 (RJ45 Buchse): Fronius Solar Net
• Signalisierungsausgang: Energiemanagement (schwimmender Relaisausgang)
• Datenlogger und Webserver: Inbegriffen
• Externer Eingang: S0-Meteranschluss / Bewertung des Überspannungsschutzes
• RS485: Modbus RTU SunSpec oder Meteranschluss
