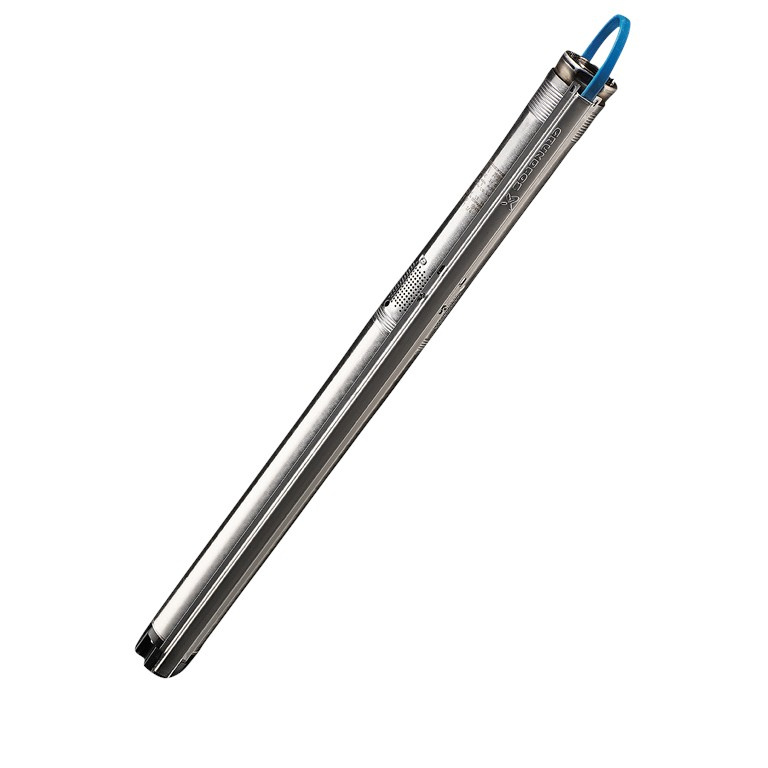

Grundfos SQE 5-70 96510168 Pompa sommersa da 3 pollici con inverter 1x230V 1,85kW acciaio inox
- Pompa sommergibile Grundfos SQE 5-70 3" 96510168, monofase 1x230 V con convertitore di frequenza integrato. Fornisce una pressione costante del sistema e un sollevamento dell'acqua fino a circa 70 m di colonna d'acqua.
:
Grundfos SQE 5-70, 1x230 V, 50 Hz, 96510168 - pompa sommersa con controllo elettronico della velocità
La Grundfos SQE 5-70 è una pompa sommersa monofase multistadio da 3" con convertitore di frequenza integrato per il pompaggio di acqua pulita da pozzi e serbatoi. L'unità garantisce una pressione costante del sistema, un'elevata efficienza energetica e una protezione contro il funzionamento a secco, la sovratensione e il sovraccarico.
- Controllo della velocità incorporato (inverter) per mantenere costante la pressione del sistema.
- Design compatto da 3" per l'installazione in fori e serbatoi stretti.
- Motore monofase 1x230 V con avviamento dolce, funzionamento a secco e protezione da sovraccarico.
- Sistema idraulico multistadio per il sollevamento fino a circa 70 m di colonna d'acqua e alta efficienza.
- Materiali resistenti alla corrosione (acciaio inox) per il pompaggio di acqua potabile e non.
- Può essere combinato con il sistema di controllo CU/PM per l'automazione dei gruppi di pompaggio.
Applicazioni e vantaggi expLotazione
La pompa SQE 5-70 è progettata per l'aumento della pressione e l'approvvigionamento idrico da pozzi profondi, pozzi trivellati e serbatoi, in applicazioni residenziali e industriali di piccole dimensioni. Grazie al convertitore di frequenza incorporato e alla collaborazione con il relativo regolatore, la pompa mantiene una pressione costante indipendentemente dal consumo d'acqua corrente. La funzione di soft-start riduce le sovratensioni idrauliche e i carichi di corrente, aumentando la durata dell'impianto. La protezione integrata contro il funzionamento a secco, le sovratensioni, le sottotensioni, le sovratensioni e i sovraccarichi riduce il rischio di danni e dipLtempi di inattività.
Caratteristiche di progettazione e di funzionamento
La pompa Grundfos SQE 5-70 è una pompa multistadio con giranti di tipo flottante che aumentano la resistenza ai solidi fini presenti nell'acqua pompata. Il design sottile da 3" facilita l'installazione in fori di diametro ridotto. Tutti i componenti chiave a contatto con l'acqua sono realizzati in acciaio inox e materiali approvati per il contatto con l'acqua sanitaria. Il motore monofase integrato a 50 Hz funziona a bagno d'acqua e l'elettronica di controllo incorporata consente una regolazione continua della velocità in base al segnale del sistema di controllo per ottimizzare il consumo energetico. La pompa è adatta al funzionamento continuo per l'intero intervallo di caratteristiche ammissibili e per l'installazione verticale in pozzi.
Parametri e condizioni di funzionamentopLoatation
La pompa è progettata per pompare acqua pulita, chimicamente aggressiva, priva di solidi fibrosi in sospensione e con un contenuto di sabbia limitato, secondo le raccomandazioni del produttore. L'intervallo di temperature ammissibili copre le condizioni operative tipiche dell'acqua fredda nelle applicazioni domestiche e municipali. La profondità massima di immersione e la pressione massima di esercizio del set corrispondono ai requisiti degli impianti di pozzo standard. La pompa può funzionare sia in modalità automatica che manuale, a seconda del sistema di controllo utilizzato.
| Parametri | Unità | Valore (SQE 5-70, 96510168) |
|---|---|---|
| Tipo di prodotto | - | Pompa sommergibile da 3" con convertitore di frequenza |
| Nome completo | - | Grundfos SQE 5-70, 1x230 V, 50 Hz, 96510168 |
| Numero di catalogo | - | 96510168 |
| Serie | - | SQE 5 |
| Tipo di pompa | - | Pompa multistadio sommergibile |
| Diametro pompa | pollici | 3" |
| Tipo di alimentazione | - | Monofase |
| Tensione di alimentazione | V | 1x230 |
| Frequenza di alimentazione | Hz | 50 |
| Convertitore di frequenza incorporato | - | Sì |
| Controllo della velocità | - | Sì, elettronico |
| Funzione di pressione costante | - | Sì, in combinazione con un controller appropriato |
| Sistema idraulico | - | Multistadio con giranti flottanti |
| Altezza massima di sollevamento (classe) | m | Circa 70 m di colonna d'acqua (come da designazione 5-70) |
| Applicazione | - | Approvvigionamento idrico, pressurizzazione, pozzi profondi, pozzi trivellati |
| Media | - | Acqua pura, acqua potabile |
| Temperatura del mezzo | °C | Intervallo per applicazioni tipiche in acqua fredda secondo le specifiche del produttore |
| Contenuto massimo di sabbia | - | In conformità alle approvazioni della serie SQE (secondo le specifiche del produttore) |
| Profondità massima di immersione | - | In conformità alle approvazioni della serie SQE (secondo le specifiche del produttore) |
| Posizione di montaggio | - | Verticale, in fori e serbatoi |
| Materiale della parte bagnata | - | Acciaio inox e materiali resistenti alla corrosione |
| Adatto per acqua potabile | - | Sì, a seconda della versione e dei requisiti locali |
| Motore | - | Motore sommerso monofase, raffreddato ad acqua |
| Modalità di funzionamento | - | Funzionamento continuo entro il campo caratteristico ammesso |
| Avviamento | - | Avvio graduale |
| Protezione contro il funzionamento a secco | - | Sì, integrata |
| Protezione da sovraccarico | - | Sì, elettronica |
| Protezione da sotto/sovratensione | - | Sì |
| Protezione da sovratensione | - | Sì (funzioni di protezione integrate) |
| Controllo | - | Può essere combinato con le unità di controllo Grundfos (ad es. per mantenere la pressione costante) |
| Classe di applicazione | - | Impianti domestici, agricoli, municipali e industriali di piccole dimensioni |
| Livello di rumore | - | Basso, tipico delle motopompe sommergibili |
| Manutenzione | - | Bassi requisiti di manutenzione con una corretta expLolazione |
La pompa Grundfos SQE 5-70 è una soluzione compLete per l'approvvigionamento idrico stabile, che combina un design compatto della pompa sommergibile con un'elettronica di controllo avanzata. Le funzioni di protezione e controllo integrate assicurano un funzionamento efficiente e sicuro a lungo termine in installazioni di pozzi impegnative.
FAQ (customer)
- Q: For what type of well can I use the Grundfos SQE 5-70?
A: The SQE 5-70 is designed for narrow 3" boreholes and typical drilled wells used for domestic water suppLy and irrigation. - Q: Does this pump keep water pressure constant in my house?
A: Yes, when combined with the appropriate Grundfos controller, the integrated frequency converter allows the pump to maintain constant pressure despite varying water demand. - Q: Can the pump run dry if the water level drops?
A: The SQE series includes dry-running protection that stops the pump if the water level is too low, helping prevent damage. - Q: Is the SQE 5-70 suitable for drinking water appLications?
A: The wetted components are made of stainless steel and approved materials, making the pump suitable for potable water where local regulations and certifications are met. - Q: What kind of maintenance does this pump require?
A: Under normal operating conditions the pump requires minimal maintenance, primarily periodic inspection of installation, electrical connections, and system components. - Q: Can I use this pump for garden irrigation?
A: Yes, the SQE 5-70 is well suited for garden and lawn irrigation systems, especially where stable pressure is important.
FAQ (expert)
- Q: How is constant pressure control impLemented in the SQE 5-70 system?
A: Constant pressure is achieved by the integrated VFD in the pump motor, which adjusts speed based on feedback from a pressure transducer via a Grundfos control unit, modulating frequency to maintain the setpoint. - Q: What are the typical limits for sand content for the SQE series?
A: The SQE line is designed for limited sand content typically in the range specified by Grundfos (e.g., up to tens of g/m³); exceeding this accelerates wear on floating impellers. - Q: Which protection features are built into the pump electronics?
A: Integrated electronics provide dry-running protection, overload protection, over- and undervoltage monitoring, and protection against locked rotor and excessive temperature. - Q: How does soft start affect system design?
A: Soft start reduces inrush current and water hammer, allowing smaller starting current demands on the electrical system and lower transient stress on pipes and fittings. - Q: What installation orientation is recommended in deep-well appLications?
A: The pump is intended for vertical installation fully submerged in the water column, with sufficient clearance above the well bottom to avoid excessive intake of sediment. - Q: Are there specific controller options recommended for the SQE 5-70?
A: Grundfos controllers from the SQE family (such as CU-type constant-pressure units) are recommended to fully utilize the built-in frequency converter and monitoring capabilities.
Reviews
- The SQE 5-70 has provided stable pressure for a single-family home with no noticeable fluctuations during peak usage.
- Installers appreciate the integrated frequency converter, which reduces the need for external drives and simpLifies wiring.
- Users report low noise levels since the pump is fully submerged and equipped with soft-start functionality.
- Several long-term installations show high reliability with minimal maintenance apart from routine checks.
- Homeowners value the dry-running protection, especially in shallow wells that experience seasonal level changes.
- HVAC and pLumbing professionals note that constant pressure improves comfort and protects fixtures from pressure spikes.
- The compact 3" design allows retrofits in existing narrow wells where larger pumps would not fit.
- Energy consumption is considered favorable compared to fixed-speed submersible pumps in variable-demand systems.
- Some users highlight the need for correct controller setup to fully benefit from constant-pressure functionality.
- Overall satisfaction is high among both domestic and light-commercial users relying on the SQE 5-70 as their primary water suppLy pump.
