KNX manöverdon för persienner och jalusier SATEL KNX-BSA12H DIN-modul 2 kanaler 230 V AC 6 A IP20

KNX-BSA12H KNX-ställdonsmodul för persienner för styrning av persienner och fönster med 230 V AC-motor

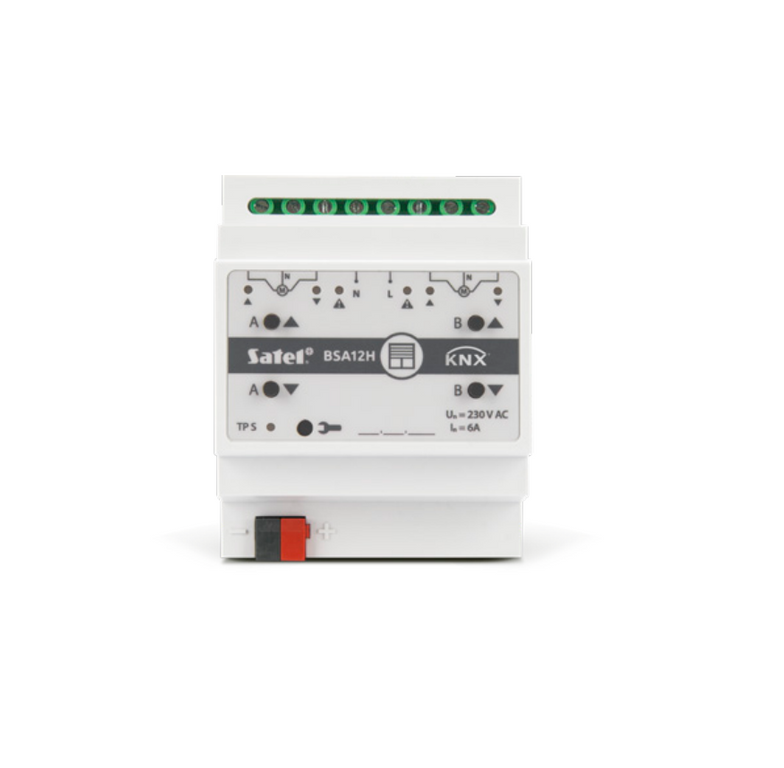

KNX-BSA12H är en manövermodul för KNX-systemet för styrning av persienner, fönsterluckor, markiser och fönster med en 230 V AC-motor. Enheten har två fysiska utgångar som motsvarar två logiska kanaler, som var och en kan styra en vald typ av gardin eller fönster.

• KNX-ställdon för styrning av persienner, fönsterluckor, markiser och fönster.
• Två fysiska utgångar och två logiska kanaler, var och en för en typ av gardin eller fönster.
• Kommunikation med KNX-buss via integrerat bussgränssnitt.
• Automatisk detektering av gardinens körtid och lamellernas körtid.
• Manuell styrning av gardinens körning via tryckknappar på höljet.

Användning och funktion för KNX-BSA12H

Modulen KNX-BSA12H är avsedd för byggnadsautomation i KNX-systemet och används för att styra enheter som är utrustade med en 230 V AC-motor, t.ex. horisontella persienner, rulljalusier, markiser och motordrivna fönster. Tack vare de två logiska kanalerna är det möjligt att styra två gardiner eller fönster oberoende av varandra och samtidigt välja typ av gardin för varje kanal separat.

Enheten ger feedback om modulens och de enskilda kanalernas status, vilket gör det möjligt att övervaka gardinernas position och att driften är korrekt. KNX-BSA12H stöder väderlarm (regn, vind, frost), en åsidosättningsfunktion för position och möjligheten att anropa scener för varje kanal med 1- och 8-bitars kommandon, vilket möjliggör integrering i avancerade scenarier för fastighetsautomation.

Drift, konfiguration och installation

KNX-BSA12H kommunicerar med KNX-bussen via den integrerade busskopplaren och försörjs med 20...30 V DC från KNX-bussen. Konfigurationen av enheten utförs via ETS-programvaran, som möjliggör detaljerad inställning av driftsparametrar, gardintyper, reaktioner på väderlarm och scenlogik.

På modulens hölje finns knappar för manuell styrning av ridåernas rörelse och lysdioder som visar status för varje kanal eller ridå. Enheten är lämplig för montering på en 35 mm DIN-skena, upptar 4 fack på skenan och har en kapsling som mäter 70 x 92 x 60 mm, vilket gör den enkel att installera i standardcentraler för fastighetsautomation.

Parametrar expLoatation och elektriska parametrar

KNX-BSA12H är konstruerad för att fungera under typiska förhållanden för fastighetsautomation, med ett drifttemperaturområde på 0°C till +45°C och ett temperaturområde för lagring och transport på -25°C till +70°C. IP20-skyddsklassen innebär att enheten är avsedd för inomhusinstallation i lämpligt skyddade ställverk.

Modulen har en strömförbrukning från KNX-bussen på mindre än 20 mA och en nominell matningsspänning på 230 V AC. Den permanenta kontaktens strömkapacitet är 6 A och anslutningskabelns maximala tvärsnitt är 2,5 mm². Dessutom innehåller enhetens konstruktion skyddsåtgärder för att upptäcka fel på luckan, t.ex. brist på strömförsörjning, felaktig positionering, mekanisk blockering eller överhettning av motorn.

Tekniska data

Källa för tekniska data: KNX-BSA12H datablad Link

FAQ - Vanliga frågor och svar

Vad används KNX-BSA12H till?

KNX-BSA12H används för att styra rörelsen hos horisontella persienner, fönsterluckor, markiser och motordrivna fönster i KNX-byggnadsautomationssystemet.

Hur många styrkanaler har KNX-BSA12H?

Modulen har två fysiska utgångar och två logiska kanaler, som var och en kan styra en typ av persienn eller fönster.

Vilken matningsspänning krävs för att modulen ska fungera?

Modulen matas från KNX-bussen med 20...30 V DC, och de styrda enheterna arbetar med en nominell spänning på 230 V AC.

Vilken är kontaktens maximala kontinuerliga strömbelastning?

Kontaktens kontinuerliga strömbelastning är 6 A.

Möjliggör KNX-BSA12H automatisk detektering av gardinens körtid?

Ja, modulen detekterar automatiskt gardinens körtid och lamellens skifttid.

Kan en annan typ av gardin ställas in för varje kanal?

Ja, typen av styrd gardin eller fönster kan väljas individuellt för varje kanal.

Vilka väderlarm har KNX-BSA12H stöd för?

Modulen stöder väderlarm relaterade till regn, vind och frost.

Kan man skapa scener i KNX-systemet med hjälp av modulen?

Ja, scener kan skapas för varje kanal med hjälp av 1- och 8-bitars kommandon.

Hur signaleras kanalernas status?

Status för varje kanal eller ridå visas med LED-lampor på modulens hölje.

Går det att styra jalusierna manuellt med KNX-BSA12H?

Ja, det finns knappar på höljet för att manuellt styra gardinernas rörelse.

Hur konfigureras KNX-BSA12H?

Modulen konfigureras med hjälp av ETS-programvaran för KNX-systemet.

Vad är enhetens temperaturintervall?

Modulen arbetar i ett temperaturintervall från 0°C till +45°C.

Vilket är temperaturområdet för lagring och transport?

Temperaturområdet för förvaring och transport är -25°C till +70°C.

Vilken är skyddsgraden för KNX-BSA12H-höljet?

Modulens hölje har en skyddsgrad på IP20, vilket innebär att den kan monteras inomhus.

På vilken buss monteras modulen?

Modulen är lämplig för montering på en standard DIN-skena med en bredd på 35 mm.

Hur många DIN-skenplatser tar KNX-BSA12H upp?

KNX-BSA12H upptar 4 DIN-skenfält.

Vilken är den maximala tvärsnittsarean för anslutningskabeln?

Det maximala tvärsnittet på anslutningskabeln är 2,5 mm².

Hur många kommunikationsobjekt har modulen stöd för?

Modulen stöder maximalt 45 kommunikationsobjekt.

Hur många gruppadresser kan tilldelas KNX-BSA12H?

Modulen kan tilldelas maximalt 256 gruppadresser.

Hur många associationer har enheten stöd för?

Enheten stöder maximalt 256 associationer i KNX-systemet.

Sammanfattning

KNX-BSA12H är ett specialiserat KNX-jalusiställdon för styrning av persienner, jalusier, markiser och fönster med 230 V AC-drift, utrustat med två oberoende styrkanaler och omfattande automationsfunktioner. Enheten erbjuder ett brett utbud av tekniska parametrar, väderlarmsdrift, scenfunktioner och bekväm manuell styrning, vilket gör den till en mångsidig komponent i fastighetsautomationsinstallationer.
