GSM LTE IoT monitorovací modul SATEL GPRS-A LTE DIN modul SMS CLIP zprávy 8 vstupů 4 výstupy

GPRS-A LTE - Univerzální monitorovací modul GSM/LTE

GPRS-A LTE je univerzální monitorovací modul pro zabezpečovací a automatizační systémy, vybavený telefonem pracujícím v sítích 2G, 3G a 4G. Zařízení nabízí monitorování událostí, rozsáhlé možnosti oznamování a funkce IoT využívající otevřené komunikační protokoly.

• Samostatný provoz nebo jako součást zabezpečovacího systému proti vloupání
• Podporuje mobilní sítě 2G, 3G a 4G (LTE/HSPA+/EDGE/GPRS)
• 8 programovatelných digitálních (NO/NC) nebo analogových vstupů
• 4 výstupy (2 relé typu NO, 2 typu OC) ovládané lokálně i dálkově
• Podpora otevřených protokolů IoT: MQTT, JSON, JSON/HTTP, MODBUS RTU

Monitorovací aplikace a funkce

GPRS-A LTE může pracovat samostatně nebo spolupracovat s libovolnou ústřednou a provádět monitorování událostí připojením k číselníku ústředny nebo vhodně nakonfigurovaným výstupům. Modul umožňuje monitorování událostí pomocí přenosu SMS nebo LTE a konverzi a opětovné vysílání kódů událostí přijatých z jiných zařízení, čímž simuluje činnost telefonní monitorovací stanice.

Jednotka umožňuje zasílání oznámení až na 8 telefonních čísel ve formě SMS, CLIP nebo PUSH. Modul má vstup pro kontrolu napájení střídavým proudem, může monitorovat přítomnost napájecího napětí a hlásit události monitorovací stanici nebo přímo koncovým uživatelům. K dispozici je také funkce pro kontrolu zůstatku na předplaceném účtu a upozornění na překročení nastaveného limitu finančních prostředků.

Integrace s automatizací a internetem věcí

Osm vstupů modulu lze nakonfigurovat jako digitální (NO/NC) nebo analogové, což umožňuje propojení s celou řadou externích zařízení, jako jsou snímače teploty, tlaku nebo vlhkosti. Modul GPRS-A LTE podporuje sběrnici 1-Wire, což umožňuje připojení až osmi digitálních snímačů teploty DS-T1 nebo DS-T2 a také definování reakcí na překročení prahových hodnot z analogových vstupů nebo snímačů 1-Wire.

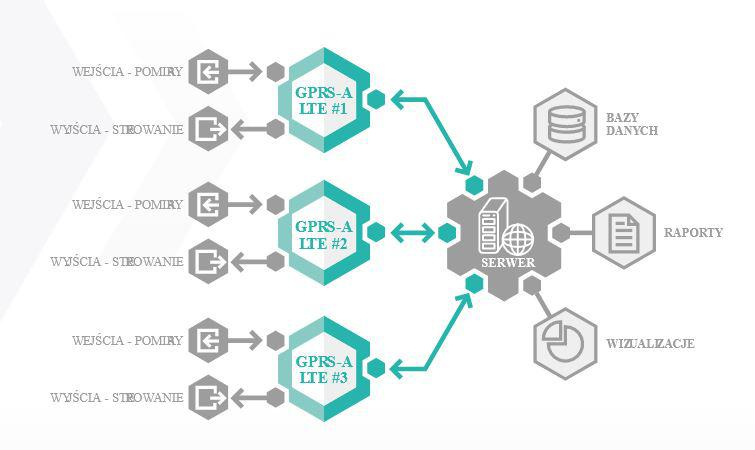

Modul může odesílat naměřená data pomocí protokolů MQTT, JSON, JSON/HTTP a MODBUS RTU, což umožňuje budovat systémy monitorování parametrů prostředí v chladírnách, skladech, výrobních halách a dalších zařízeních v rámci konceptu internetu věcí (IoT). Je možné konfigurovat automatické reakce, např. zapnutí vytápění při poklesu teploty pod nastavenou hodnotu, odpovídající změnou stavů výstupů.

Dálkové ovládání a konfigurace

GPRS-A LTE nabízí 4 programovatelné výstupy: dva reléové výstupy typu OC a dva reléové výstupy typu NO, které lze ovládat na dálku prostřednictvím SMS, CLIP (až 10 000 čísel),pLikace mobilního telefonu GX CONTROL, softwaru GX Soft nebo přes rozhraní IoT. Modul může fungovat jako dálkové ovládání zabezpečovacího systému nebo jiných automatizačních zařízení.

Programování a konfigurace se provádí pomocí počítače se softwarem GX Soft. Připojení k modulu může být místní, přes port RS-232 (TTL), nebo vzdálené, pomocí přenosu dat přes mobilní síť. Zařízení pracuje spLikací mobilního systému GX CONTROL a vzdálené aktualizace softwaru (firmwaru) jsou možné díky integraci s aktualizačním serverem UpServ. Modul lze napájet mimo jiné z vyhrazených napájecích zdrojů APS-412 nebo APS-612.

Technické údaje

Zdroj technických údajů:datový list modelu GPRS-A LTE Link

Často kladené otázky - Často kladené otázky

K čemu se používá modul GPRS-A LTE?

Modul GPRS-A LTE se používá jako univerzální monitorovací modul pro zabezpečovací systémy a různé typy automatizačních zařízení, který zajišťuje monitorování událostí a upozorňování uživatelů.

Může modul pracovat samostatně, bez ústředny?

Ano, modul GPRS-A LTE může pracovat samostatně nebo ve spojení s ústřednou, v závislosti na konfiguraci systému.

Jaké mobilní sítě modul GPRS-A LTE podporuje?

Zařízení podporuje mobilní sítě 2G, 3G a 4G, přičemž přenos dat probíhá pomocí technologií LTE, HSPA+, EDGE a GPRS v závislosti na možnostech sítě.

Kolik má modul vstupů a jak je lze konfigurovat?

Modul má 8 vstupů, které lze konfigurovat jako digitální (NO/NC) nebo analogové, což umožňuje flexibilní přizpůsobení požadavkům instalace.

Kolik uživatelů může být modulem informováno?

Modul GPRS-A LTE umožňuje zasílání oznámení až na 8 telefonních čísel formou SMS, CLIP nebo PUSH.

Jaké typy výstupů jsou v modulu GPRS-A LTE k dispozici?

Zařízení nabízí 4 výstupy: dva reléové výstupy typu OC a dva výstupy typu NO pro ovládání externích zařízení.

Jaké jsou proudově-napěťové parametry výstupů modulu?

Výstupy typu OC O1...O2 mají zatížitelnost 50 mA při 12 V DC a reléové výstupy typu NO O3...O4 mají zatížitelnost 1000 mA při 30 V DC.

Může GPRS-A LTE pracovat s teplotními čidly?

Ano, modul má sběrnici 1-Wire a podporuje až 8 digitálních teplotních čidel DS-T1 nebo DS-T2.

Lze definovat reakci modulu na překročení prahových hodnot měření?

Ano, je možné konfigurovat reakci na překročení nastavených prahových hodnot na analogových vstupech a ze senzorů 1-Wire, např. změnou stavu výstupů.

Jak lze ovládat výstupy modulu?

Výstupy lze ovládat na dálku prostřednictvím SMS, CLIP (až 10 000 čísel),pLikace mobilní aplikace GX CONTROL, programu GX Soft a přes rozhraní IoT.

Jak je realizována konfigurace GPRS-A LTE?

Konfigurace se provádí pomocí programu GX Soft na PC, v místním spojení přes RS-232 (TTL) nebo vzdáleně pomocí mobilního datového přenosu.

Je k dispozicipLikace pro práci s modulem?

Ano, s modulem je kompatibilní mobilní aplikacepLGX CONTROL, která umožňuje mimo jiné dálkové ovládání a sledování stavu.

Je možné na dálku aktualizovat software zařízení?

Ano, GPRS-A LTE umožňuje vzdálenou aktualizaci firmwaru díky spolupráci s aktualizačním serverem UpServ.

Jaké protokoly IoT zařízení GPRS-A LTE podporuje?

Modul podporuje otevřené komunikační protokoly MQTT, JSON, JSON/HTTP a MODBUS RTU, což umožňuje integraci se systémy IoT.

Může modul pracovat s vyhrazenými zdroji napájení?

Ano, modul GPRS-A LTE lze napájet z vyhrazených napájecích zdrojů APS-412 nebo APS-612.

Jaký je rozsah provozních teplot zařízení?

Rozsah provozních teplot modulu je -10 až +55 °C, s maximální vlhkostí 93±3 % a třídou prostředí II.

Jaké jsou rozměry a hmotnost modulu?

Pouzdro modulu má rozměry 83 × 65 × 23 mm a hmotnost zařízení je 112 g.

Jaké je napájecí napětí a spotřeba proudu modulu GPRS-A LTE?

Modul je napájen napětím 12 V DC (±15 %), spotřeba proudu v pohotovostním režimu je 60 mA a maximální spotřeba proudu je 400 mA.

Jaké přípustné napětí lze přivést na vstup střídavého proudu?

Na střídavý vstup modulu lze přivést přípustné napětí až 25 V AC, které slouží ke kontrole přítomnosti napájení.

Shrnutí

GPRS-A LTE je pokročilý monitorovací modul s podporou sítí 2G/3G/4G, který nabízí rozsáhlé možnosti oznamování a integrace s poplašnými a automatizačními systémy. Zařízení poskytuje podporu analogových a digitálních senzorů, protokolů IoT a vzdálené správy a aktualizace softwaru.
