GPRS-A LTE - Módulo de vigilancia universal GSM/LTE
El GPRS-A LTE es un módulo de monitorización universal para sistemas de alarma antirrobo y automatización, equipado con un teléfono que funciona en redes 2G, 3G y 4G. El dispositivo ofrece monitorización de eventos, amplias capacidades de notificación y funciones IoT mediante protocolos de comunicación abiertos.
- Funcionamiento autónomo o como parte de un sistema de alarma antirrobo
- Compatible con redes móviles 2G, 3G y 4G (LTE/HSPA+/EDGE/GPRS)
- 8 entradas digitales (NA/NC) o analógicas programables
- 4 salidas (2 relé NO, 2 tipo OC) controladas de forma local y remota
- Compatibilidad con protocolos IoT abiertos: MQTT, JSON, JSON/HTTP, MODBUS RTU

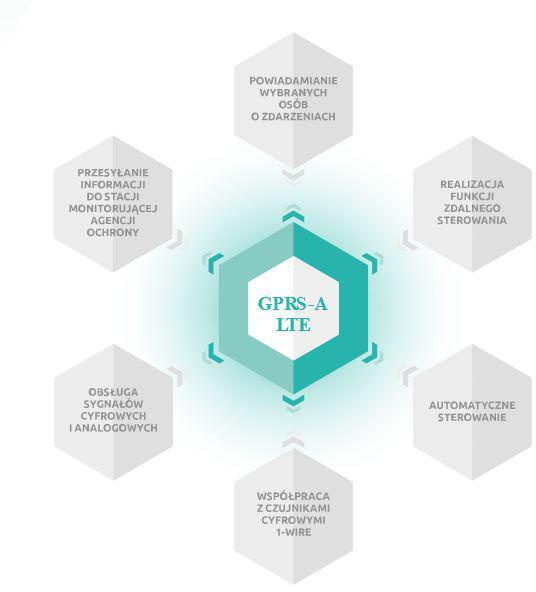

Aplicaciones y funciones de supervisión

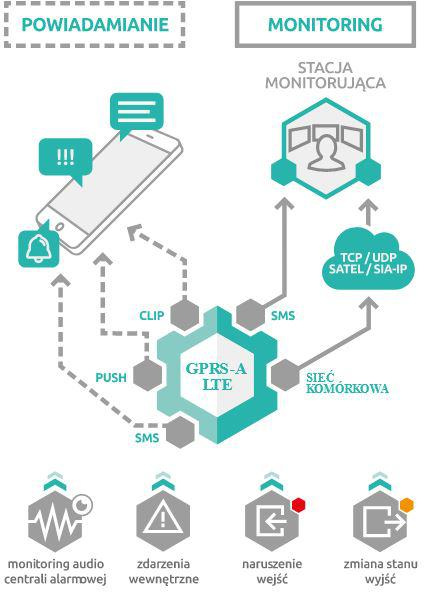

El GPRS-A LTE puede funcionar de forma autónoma o trabajar con cualquier panel de control, llevando a cabo la monitorización de eventos mediante la conexión al marcador del panel o a las salidas configuradas adecuadamente. El módulo permite la monitorización de eventos mediante transmisión SMS o LTE y la conversión y retransmisión de códigos de evento recibidos de otros dispositivos, simulando el funcionamiento de una central de monitorización telefónica.
La unidad permite enviar notificaciones a un máximo de 8 números de teléfono en forma de SMS, CLIP o PUSH. El módulo dispone de una entrada para comprobar la alimentación de CA, puede monitorizar la presencia de tensión de alimentación y notificar eventos a la central receptora o directamente a los usuarios finales. También hay una función para comprobar el saldo de la cuenta de prepago y notificar cuando se ha superado el límite preestablecido de fondos.
Integración con automatización e IoT
Las ocho entradas del módulo pueden configurarse como digitales (NA/NC) o analógicas, lo que le permite interactuar con una amplia gama de dispositivos externos, como sensores de temperatura, presión o humedad. El GPRS-A LTE es compatible con el bus 1-Wire, lo que permite conectar hasta ocho sensores de temperatura digitales DS-T1 o DS-T2, así como definir respuestas a la superación de umbrales desde entradas analógicas o sensores 1-Wire.

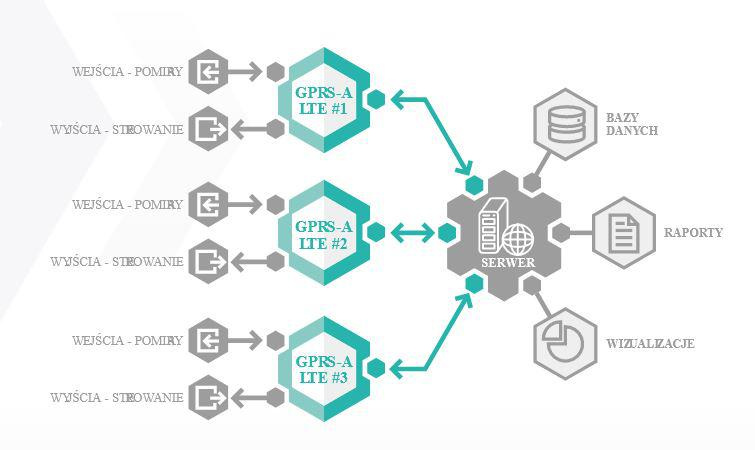

El módulo puede enviar datos de medida mediante protocolos MQTT, JSON, JSON/HTTP y MODBUS RTU, permitiendo la construcción de sistemas de monitorización de parámetros ambientales en cámaras frigoríficas, almacenes, naves de producción y otras instalaciones dentro del concepto Internet de las Cosas (IoT). Es posible configurar respuestas automáticas, por ejemplo, encender la calefacción cuando la temperatura desciende por debajo de un valor establecido, cambiando en consecuencia los estados de las salidas.
Control y configuración remotos
El GPRS-A LTE ofrece 4 salidas programables: dos salidas de relé de tipo OC y dos de tipo NO, que pueden controlarse a distancia mediante SMS, CLIP (hasta 10.000 números), unapLicación del móvil GX CONTROL, el software GX Soft o a través de la interfaz IoT. El módulo puede actuar como control remoto del sistema de alarma o de otros dispositivos de automatización.

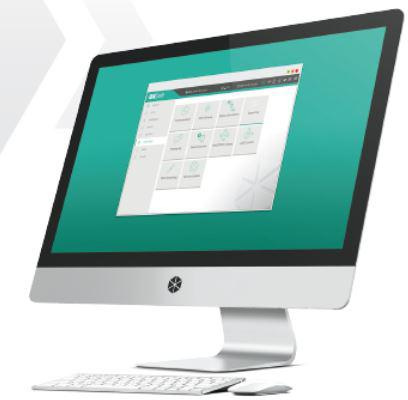

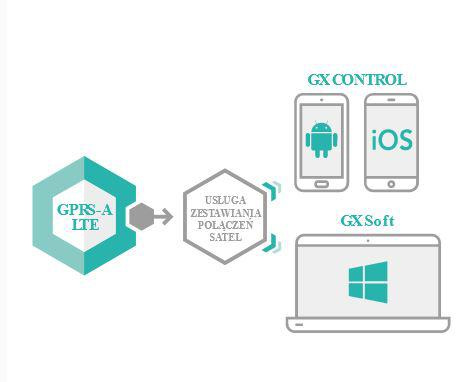

La programación y la configuración se realizan mediante un PC con el software GX Soft. La conexión con el módulo puede ser local, a través del puerto RS-232 (TTL), o remota, mediante transmisión de datos a través de la red celular. El dispositivo funciona con unapLicación del GX CONTROL móvil, y las actualizaciones remotas de software (firmware) son posibles mediante la integración con el servidor de actualizaciones UpServ. El módulo puede alimentarse mediante fuentes de alimentación dedicadas APS-412 o APS-612, entre otras.
Datos técnicos
| Parámetro | Valor |
|---|---|
| Modelo | GPRS-A LTE |
| Finalidad | Módulo de supervisión universal para sistemas de detección de intrusos y automatización |
| Redes móviles compatibles | 2G, 3G, 4G (LTE/HSPA+/EDGE/GPRS - dependiendo de las capacidades de la red móvil) |
| Funciones de supervisión de eventos | Supervisión de eventos: SMS / LTE, conversión y retransmisión de códigos de eventos (simulación de una estación de monitorización telefónica) |
| Notificación al usuario | Hasta 8 números de teléfono: SMS / CLIP / PUSH |
| Número de entradas | 8 (programables, digitales NA/NC o analógicas) |
| Bus de sensor de temperatura | 1-Wire - Soporta hasta 8 sensores digitales de temperatura DS-T1 o DS-T2 |
| Reacciones de umbral | Respuesta configurable a la superación de los umbrales preestablecidos en las entradas de los sensores analógicos y 1-Wire |
| Control de alimentación | Entrada para control de alimentación de CA |
| Número total de salidas | 4 |
| Número de salidas tipo OC | 2 |
| Número de salidas de relé tipo NO | 2 |
| Salidas O1...O2 (tipo OC) | 50 mA / 12 V CC |
| Salidas O3...O4 (relé, tipo NO) | 1000 mA / 30 V CC |
| Control de salida | SMS / CLIP (hasta 10.000 números) / apLicación GX CONTROL / GX Soft / a través de IoT |
| Protocolos IoT compatibles | MQTT, JSON, JSON/HTTP, MODBUS RTU |
| Configuración local | PC con GX Soft conectado al puerto RS-232 (TTL) del módulo |
| Configuración remota | Ordenador con GX Soft mediante transmisión de datos por red celular |
| ApLicación cooperante | ApLicación móvil GX CONTROL, programa de configuración GX Soft, servidor de actualización UpServ |
| Posibilidad de actualización remota | Sí, actualización de firmware mediante servidor UpServ |
| Posibilidad de conectar una fuente de alimentación dedicada | APS-412 o APS-612 |
| Tensión de alimentación | 12 V CC (±15%) |
| Consumo de corriente en modo de espera | 60 mA |
| Consumo máximo de corriente | 400 mA |
| Temperatura de funcionamiento | -10...+55°C |
| Humedad máxima | 93±3% |
| Clase medioambiental | II |
| Dimensiones de la caja | 83 × 65 × 23 mm |
| Peso | 112 g |
| Tensión de entrada de CA admisible | Hasta 25 V CA |
Fuente de datos técnicos:ficha técnica del modelo GPRS-A LTE Link
FAQ - Preguntas más frecuentes
¿Para qué se utiliza el módulo GPRS-A LTE?
GPRS-A LTE se utiliza como un módulo de monitorización universal para sistemas de alarma de intrusión y varios tipos de instalaciones de automatización, proporcionando monitorización de eventos y notificación al usuario.
¿Puede el módulo funcionar de forma independiente, sin un panel de control?
Sí, GPRS-A LTE puede funcionar de forma autónoma o junto con un panel de control, dependiendo de la configuración del sistema.
¿Qué redes móviles admite el GPRS-A LTE?
El dispositivo es compatible con redes móviles 2G, 3G y 4G, y la transmisión de datos se realiza mediante las tecnologías LTE, HSPA+, EDGE y GPRS, en función de las capacidades de la red.
¿Cuántas entradas tiene el módulo y cómo se pueden configurar?
El módulo dispone de 8 entradas configurables como digitales (NA/NC) o analógicas, lo que permite una adaptación flexible a las necesidades de la instalación.
¿A cuántos usuarios puede notificar el módulo?
El GPRS-A LTE permite enviar notificaciones hasta a 8 números de teléfono en forma de SMS, CLIP o PUSH.
¿Qué tipos de salidas están disponibles en el GPRS-A LTE?
El dispositivo ofrece 4 salidas: dos salidas de relé de tipo OC y dos de tipo NO para controlar dispositivos externos.
¿Cuáles son los parámetros de corriente-tensión de las salidas del módulo?
Las salidas de tipo OC O1...O2 tienen una capacidad de carga de 50 mA a 12 V CC, y las salidas de relé de tipo NO O3...O4 tienen una capacidad de carga de 1000 mA a 30 V CC.
¿Puede funcionar el GPRS-A LTE con sensores de temperatura?
Sí, el módulo tiene un bus 1-Wire y admite hasta 8 sensores de temperatura digitales DS-T1 o DS-T2.
¿Se puede definir la respuesta del módulo ante la superación de umbrales de medida?
Sí, es posible configurar la reacción a la superación de los umbrales establecidos en las entradas analógicas y de los sensores 1-Wire, por ejemplo, cambiando el estado de las salidas.
¿Cómo se pueden controlar las salidas del módulo?
Las salidas pueden controlarse a distancia a través de SMS, CLIP (hasta 10.000 números), unapLicación de la aplicación móvil GX CONTROL, el programa GX Soft y a través de la interfaz IoT.
¿Cómo se realiza la configuración del GPRS-A LTE?
La configuración se realiza mediante el programa GX Soft en un PC, en una conexión local a través de RS-232 (TTL) o de forma remota mediante transmisión de datos móviles.
¿Existe unapLicación para trabajar con el módulo?
Sí, la aplicación móvilpLGX CONTROL es compatible con el módulo y permite, entre otras cosas, el control remoto y la supervisión del estado.
¿Es posible actualizar el software del dispositivo a distancia?
Sí, el GPRS-A LTE permite actualizar el firmware a distancia gracias a la cooperación con el servidor de actualización UpServ.
¿Qué protocolos IoT admite el GPRS-A LTE?
El módulo es compatible con los protocolos de comunicación abiertos MQTT, JSON, JSON/HTTP y MODBUS RTU, lo que permite la integración con sistemas IoT.
¿Puede funcionar el módulo con fuentes de alimentación dedicadas?
Sí, el GPRS-A LTE puede alimentarse con fuentes de alimentación dedicadas APS-412 o APS-612.
¿Cuál es el rango de temperatura de funcionamiento del dispositivo?
El rango de temperatura de funcionamiento del módulo es de -10 a +55°C, con una humedad máxima del 93±3% y clase ambiental II.
¿Cuáles son las dimensiones y el peso del módulo?
La carcasa del módulo mide 83 × 65 × 23 mm, y el peso del dispositivo es de 112 g.
¿Cuál es la tensión de alimentación y el consumo de corriente del GPRS-A LTE?
El módulo se alimenta con 12 V CC (±15%), el consumo de corriente en modo de espera es de 60 mA y el consumo máximo de corriente es de 400 mA.
¿Qué tensión admisible puede aplicarse a la entrada de CA?
Se puede aplicar una tensión admisible de hasta 25 V CA a la entrada CA del módulo, que se utiliza para controlar la presencia de alimentación.
Resumen
El GPRS-A LTE es un módulo de supervisión avanzado compatible con redes 2G/3G/4G que ofrece amplias funciones de notificación e integración con sistemas de alarma y automatización. El dispositivo proporciona soporte para sensores analógicos y digitales, protocolos IoT y gestión remota y actualizaciones de software.
