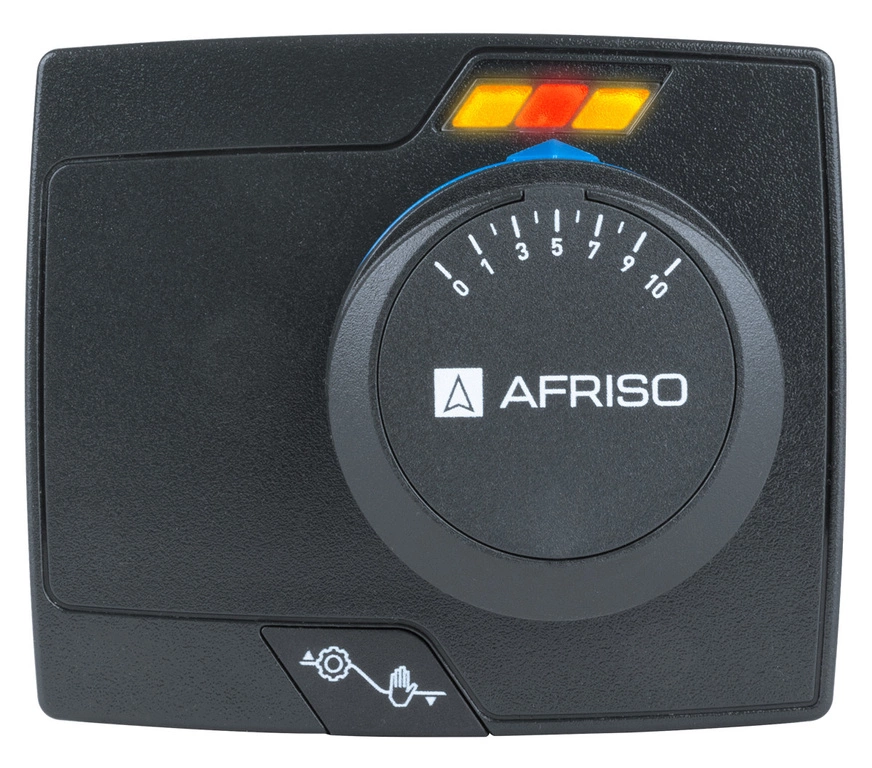

ARM 323 Actuador eléctrico ProClick, 3 puntos, 60 s, 6 Nm

Actuador eléctrico ARM 323 ProClick - 230 V CA, 3 puntos, 60 s, 6 Nm

El actuador ARM 323 ProClick es una solución compacta para controlar las válvulas mezcladoras ARV ProClick (de 3 y 4 vías). Gracias al sistema ProClick, el montaje y desmontaje se realiza rápidamente, sin necesidad de herramientas. El producto funciona en modo de 3 puntos a 230 V CA, ofrece un par de 6 Nm y un tiempo de giro de 90° de 60 segundos.

Aplicación

• Automatización de válvulas mezcladoras en sistemas de calefacción y refrigeración
• Control de válvulas de 3 y 4 vías equipadas con el mecanismo ProClick
• Modernización de instalaciones de calefacción que requieren un control preciso

Datos técnicos

Ventajas principales

• Montaje mediante ProClick: sin herramientas
• Modo manual: posibilidad de control mediante volante
• LED indicador del sentido de giro
• Adecuado para válvulas ARV ProClick de DN 20 a DN 50
• Bajo consumo de energía - 2,5/4 VA

Instrucciones de instalación y funcionamiento

• Comprobar que el par de 6 Nm es suficiente para la válvula a controlar
• Ajuste la escala de dos caras ("0 → 10" / "10 → 0") según el sentido de circulación del fluido
• Durante la instalación, preste atención a la marca de dirección del flujo y a las marcas de líneas de colores
• Siga siempre las instrucciones del fabricante en cuanto a las condiciones de funcionamiento y el rango admisible
