Set Nice WINGO 3524 24V pour portails à deux battants sans photocellules

Set Nice WINGO 3524 24V pour portails à deux battants (sans photocellules)

• Objectif

  Le kit Nice Wingo 3524 24V est destiné à l'automatisation de portails battants avec des longueurs de vantail jusqu'à 3,5 m et des poids jusqu'à 400 kg. Grâce à l'utilisation d'actionneurs 24V et d'un panneau de commande avancé, le kit est idéal pour les environnements domestiques et semi-industriels.

  Le système peut être complété par

  • une antenne pour augmenter la portée des télécommandes,

  • un voyant d'avertissement,

  • une ou deux lignes de photocellules pour améliorer la sécurité.

  ---

  Contenu du kit

  • 2 × moteurs-freins WGK3524.8003 (pour portes jusqu'à 3,5 m de longueur de vantail)

  • Unité de commande MC424LR10 avec récepteur radio intégré

  • Boîtier hermétique de l'unité de commande

  • 2 × télécommande à deux canaux ON2E (avec code dynamique)

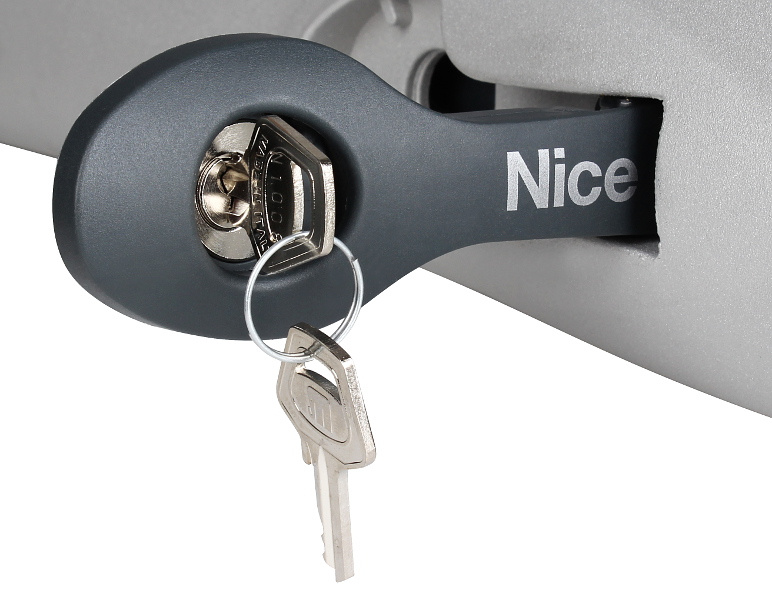

  • Jeu de clés pour le débrayage manuel

  • Kit d'accessoires de montage (pour le soudage)

  ---

  Caractéristiques principales du kit

  • Débrayage manuel en cas de panne de courant

  • Alimentation d'urgence possible à partir de la batterie PS124

  • Mémoire des réglages et fonction d'autodiagnostic

  • Verrouillage automatique après le passage

  • Système de détection des obstacles (ampérométrique)

  • Protection contre l'eau (IP44)

  • Fonction portillon (ouverture partielle)

  • Butées de fin de course intégrées à l'ouverture

  • Démarrage et déblocage en douceur à la fermeture

  • Possibilité de fonctionnement en serrure électrique

  • Compatible avec le phototest - vérification automatique du fonctionnement de la cellule photoélectrique

  • Compatible avec le système Solemyo (alimenté par des panneaux solaires)

  ---

  Description fonctionnelle

  Les motorisations Wingo 3524 représentent la nouvelle génération :

  • Silencieux et fiables - grâce au nombre limité de pièces mobiles et à l'agencement interne breveté.

  • Faciles à installer - les actionneurs permettent d'accéder facilement aux connexions électriques.

  • Sûre - l'opérateur arrête et inverse la porte lorsqu'un obstacle est détecté.

  • Pratique - les fonctions intégrées telles que le portillon, le test photo et la fermeture automatique augmentent le confort d'utilisation au quotidien.

  • Autobloquant - après l'arrêt du fonctionnement, le portail reste verrouillé, ce qui le protège contre une ouverture manuelle.

  ---

  Unité de commande Nice MC424LR10

  Panneau de commande avancé pour les actionneurs 24V avec fonctions :

  • Récepteur radio intégré prenant en charge le codage FLO, FLOR, SMILO, OPERA

  • Mémoire radio extensible (interface SM)

  • Programmation à deux niveaux (installateur/utilisateur)

  • Support de programmation O-View (via IBT4N)

  • Autodiagnostic des défauts indiqué par un témoin lumineux

  • Mémoire pour 100 télécommandes

  • Transformateur intégré et logement pour piles PS124

  • Classe de protection IP54

  ---

  Télécommande à deux canaux Nice ON2E ERA ONE OPERA

  • Télécommande moderne et sûre avec code dynamique

  • Possibilité de copier le code d'une télécommande à l'autre - sans être présent à l'unité de contrôle

  • Compatible avec les systèmes One, Flor, NiceWay

  • Peut être utilisé comme porte-clés ou monté dans le véhicule (support inclus)

  ---

  Caractéristiques techniques

  Paramètre	Valeur
  Alimentation électrique / alimentation du moteur	230V / 24V
  Puissance nominale du moteur	50 W
  Consommation de courant du moteur	2 A
  Degré de protection	IP44
  Vitesse linéaire nominale	0,012 m/s
  Vitesse à vide	0,016 m/s
  Température de fonctionnement	-de 20°C à +50°C
  Intensité de fonctionnement	jusqu'à 30 cycles par jour
  Dimensions de l'actionneur	920 × 98 × 95 mm
  Course	470 mm
  Force de traction maximale	1500 N
  Longueur maximale du tablier	3,5 m
  Poids maximal du tablier	400 kg
  Poids de l'opérateur	6 kg
  Type de poteau	1,2
