NVR IP Dahua DHI-NVR4108HS-8P-4KS3 1U 8 PoE SMD PLus 8 canaux 12 MP

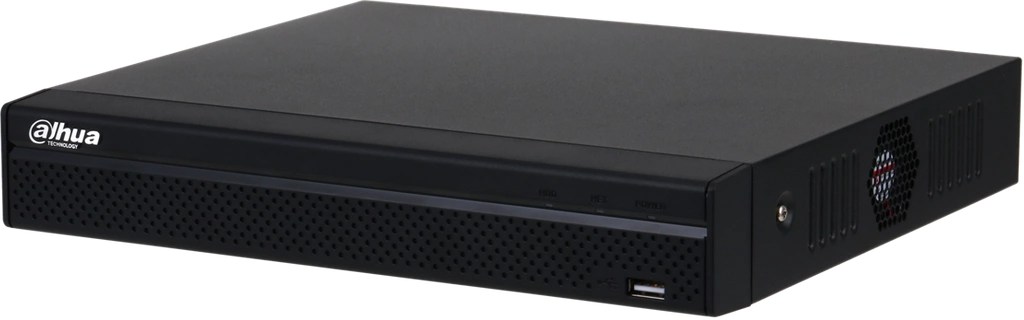

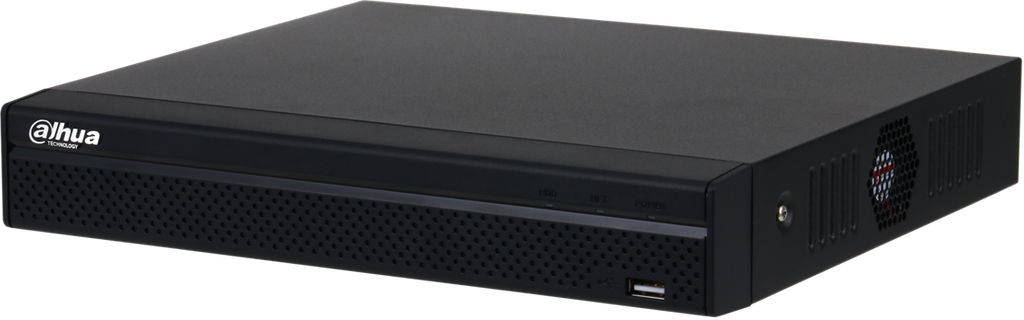

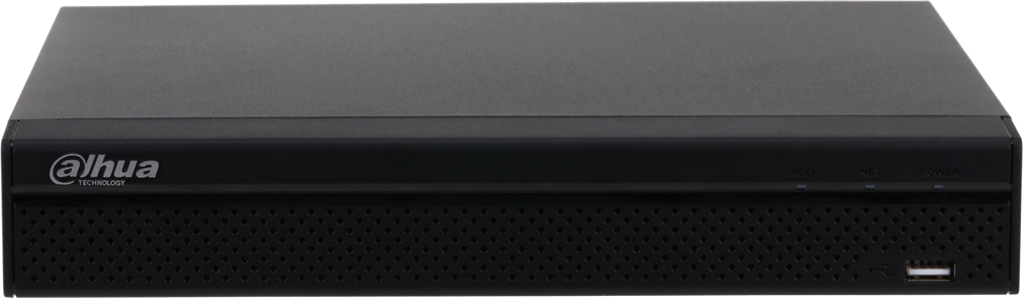

Dahua DHI-NVR4108HS-8P-4KS3 Enregistreur vidéo sur IP compact 1U 8PoE 1HDD Lite

Le DHI-NVR4108HS-8P-4KS3 est un enregistreur vidéo réseau compact à 8 canaux de la série Lite avec 8 ports PoE et la possibilité d'installer un disque dur. L'appareil prend en charge une résolution allant jusqu'à 12 MP, des fonctions avancées d'intelligence artificielle du côté de l'enregistreur et de la caméra, ainsi que le décodage Smart H.265+/H.265/Smart H.264+/H.264 et MJPEG.

• Prend en charge jusqu'à 8 canaux IP avec une résolution de caméra allant jusqu'à 12 MP.
• Débit maximal : 160/160/80 Mbps (entrée/écriture/sortie) avec les fonctions AI désactivées.
• Prise en charge de Smart H.265+, H.265, Smart H.264+, H.264 et MJPEG.
• Fonction SMD PLdu côté du DVR (4 canaux) et SMD PLdu côté de la caméra (6 canaux).
• 8 ports PoE 10/100 Mbps, IEEE 802.3 af/at avec une puissance totale de 72 W et un maximum de 25,5 W par port.
• 1 baie pour lecteur SATA pouvant accueillir jusqu'à 20 To (limite dépendant de la température ambiante).

Description et caractéristiques intelligentes

Le DVR DHI-NVR4108HS-8P-4KS3 fait partie de la série NVR4000-4KS3 Lite et, selon le fabricant, présente des performances élevées et prend en charge la résolution 4K pour les scènes nécessitant une vidéo très détaillée. Il peut servir de stockage périphérique, central ou de sauvegarde, et son interface offre un menu de raccourcis intuitif pour la gestion et le contrôle à distance.

L'unité prend en charge la technologie Smart Motion Detection (SMD PLus) du côté de l'enregistreur numérique, ce qui permet de classer les objets qui déclenchent la détection de mouvement et de filtrer les alarmes causées par des cibles non pertinentes. Lorsque des caméras IP sont connectées, des fonctions d'IA côté caméra telles que la détection des visages, la reconnaissance des visages, la protection du périmètre, le comptage des personnes, l'analyse stéréo et la carte thermique sont disponibles.

La technologie de détection des visages utilise des algorithmes d'apprentissage profond pour détecter, suivre, optimiser et capturer les visages et sélectionner la meilleure prise de vue. La reconnaissance faciale consiste à extraire les caractéristiques du visage et à les comparer à une base de données. Une fonction de protection du périmètre du côté de la caméra filtre automatiquement les fausses alarmes causées par les animaux, le bruissement des feuilles, une forte lumière et d'autres facteurs, améliorant ainsi la précision des alarmes.

L'analyse stéréoscopique, basée sur des algorithmes d'apprentissage profond et des informations de scène tridimensionnelles, permet de reconnaître les comportements humains tels que les chutes, la violence, le fait de rester dans une zone et les anomalies dans un espace, générant ainsi des signaux d'alarme et déclenchant des actions connexes. La technologie des cartes thermiques est utilisée pour présenter la densité de la foule et la probabilité d'apparition de personnes, l'état de la densité étant présenté en différentes couleurs dans les dimensions spatiales et temporelles.

Système, vidéo et réseau

L'enregistreur utilise un processeur de qualité industrielle et le système d'exploitation Embedded Linux, et son fonctionnement est possible via une interface graphique locale et une interface Web. Le système est accessible via les navigateurs Chrome, IE, Safari, Edge et Firefox, ainsi que via le sitepLet les applications mobiles pour iOS et Android. L'appareil offre 8 canaux d'accès vidéo et prend en charge plusieurs résolutions de flux, notamment 12 MP, 8 MP, 6 MP, 5 MP, 4 MP, 3 MP, 1080p, 960p, 720p, D1, CIF et QCIF.

Lorsque les fonctions d'IA sont désactivées, le débit maximal est de 160 Mbps en entrée, 160 Mbps en enregistrement et 80 Mbps en sortie, tandis que lorsque les fonctions d'IA sont activées, il est de 80 Mbps en entrée, 80 Mbps en enregistrement et 60 Mbps en sortie. Les capacités de décodage maximales avec l'IA désactivée sont les suivantes : 1 canal 12 MP@30 fps, 2 canaux 8 MP@30 fps, 3 canaux 5 MP@30 fps, 4 canaux 4 MP@30 fps et 8 canaux 1080p@30 fps, tandis qu'avec AI activé : 1 canal 12 MP@30 fps, 1 canal 8 MP@30 fps, 2 canaux 5 MP@30 fps, 3 canaux 4 MP@30 fps et 7 canaux 1080p@30 fps.

La sortie vidéo comprend 1 port HDMI et 1 port VGA avec des capacités d'affichage simultanées (simultanées) et hétérogènes, HDMI en mode simultané prenant en charge les résolutions 3840×2160, 1920×1080, 1280×1024 et 1280×720, et VGA 1920×1080, 1280×1024 et 1280×720. L'écran principal peut afficher des mises en page 1/4/8/9, tout comme l'écran secondaire. L'enregistreur prend en charge les caméras tierces conformes à la norme ONVIF, ainsi que les marques Panasonic, Sony, Axis, Arecont, Pelco, Canon et Hanwha.

En termes de réseau, les protocoles HTTP, HTTPS, TCP/IP, IPv4, IPv6, UDP, NTP, DHCP, DNS, SMTP, UPnP, IP Filter, FTP, DDNS, SNMP, Alarm Server, P2P, Auto Registration et IP Search (pour les caméras IP, DVR, NVS, etc.) sont pris en charge. L'interopérabilité est assurée par les normes ONVIF 22.12 (Profil T, Profil S, Profil G), CGI et SDK.

Enregistrement, lecture, alarmes et interfaces

L'enregistreur prend en charge la lecture simultanée d'un maximum de 8 canaux. Les modes d'enregistrement comprennent l'enregistrement continu (général), la détection de mouvement, l'enregistrement intelligent et l'enregistrement d'alarme. Les sauvegardes peuvent être effectuées sur des périphériques USB ou sur un réseau, et les modes de lecture comprennent la lecture instantanée, générale, par événement, balise par balise (balise pLayback) et intelligente pLayback.

Les alarmes générales prises en charge comprennent la détection de mouvement, le masquage de la confidentialité, la perte vidéo, le changement de scène, l'alarme PIR et l'alarme de caméra IPC externe. Les alarmes d'anomalie comprennent la déconnexion de la caméra, l'erreur de stockage, le disque plein, le conflit d'adresse IP, le conflit d'adresse MAC, le verrouillage de la connexion et les exceptions de cybersécurité. Les alarmes intelligentes peuvent être déclenchées par la détection des visages, la reconnaissance des visages, la protection du périmètre, SMD PLus, le comptage des personnes, l'analyse stéréo et la carte thermique. Les actions associées possibles (lien d'alarme) comprennent l'enregistrement, la capture d'image (instantané), l'alarme de caméra IPC externe, l'audio, le buzzer, l'enregistrement d'événements, l'appel prédéfini et le courrier électronique.

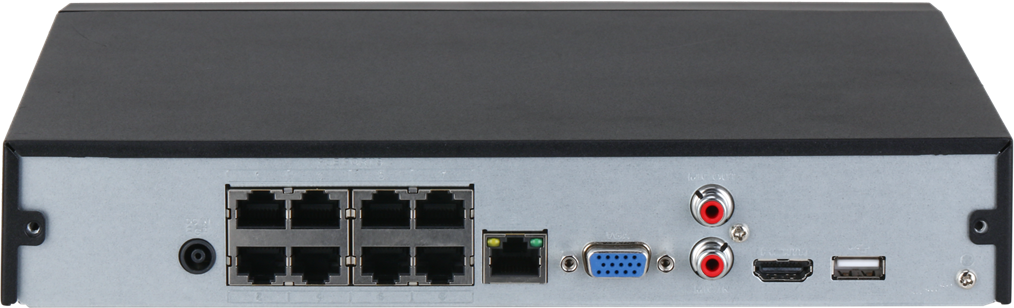

Les ports comprennent 1 entrée audio RCA et 1 sortie audio RCA, les entrées et sorties d'alarme sont marquées "NA", le fabricant spécifiant une configuration optionnelle de 2 entrées d'alarme et 1 sortie 12 V 1 A. L'enregistreur dispose d'un port SATA pour une capacité de disque allant jusqu'à 20 To (la limite dépend de la température ambiante), de 2 ports USB 2.0 (1 à l'avant et 1 à l'arrière), d'une sortie HDMI, d'une sortie VGA, d'un port réseau RJ-45 10/100/1000 Mbps et de 8 ports PoE 10/100 Mbps avec prise en charge de l'IEEE 802.3 af/at.

Alimentation, boîtier, environnement de fonctionnement et certifications

Le DVR est alimenté par 53 VDC à 1,81 A. La consommation totale de l'enregistreur sans disque dur est inférieure à 10 W, tandis que la puissance de sortie PoE totale est de 72 W et la puissance maximale d'un seul port PoE est de 25,5 W. Le poids net de l'appareil est de 0,92 kg (2,03 lb) et le poids brut est de 2,05 kg (4,52 lb).

Les dimensions du produit sont 260,0 mm × 232,5 mm × 47,6 mm (10,24" × 9,15" × 1,87") (L × P × H), et les dimensions de l'emballage sont 374 mm × 119 mm × 311 mm (14,72" × 4,69" × 12,24") (L × P × H). La température de fonctionnement admissible est comprise entre -10 °C et +55 °C (14 °F et +131 °F) et la température de stockage entre -20 °C et +60 °C (-4 °F et +140 °F). L'humidité de fonctionnement est comprise entre 10 % et 93 % HR, sans condensation. L'enregistreur peut être installé dans un rack ou sur un bureau.

L'appareil est certifié CE-EMC (EN 55032:2015+A1:2020 ; EN IEC 61000-3-2:2019+A1:2021 ; EN 61000-3-3:2013+A1:2019+A2:2021 ; EN 55035:2017+A11:2020 ; EN 50130-4:2011+A1:2014) et CE-LVD conformément à la norme EN 62368-1:2014. Le fabricant précise que la conception et les spécifications sont susceptibles d'être modifiées sans préavis et que les images figurant dans la documentation ne sont fournies qu'à titre de référence.

Source des données techniques :documentation du fabricant DAHUA datasheet of model DHI-NVR4108HS-8P-4KS3 Dokumentacja producenta

FAQ - Foire aux questions

• Combien de canaux l'enregistreur numérique DHI-NVR4108HS-8P-4KS3 prend-il en charge ?
  Le DVR prend en charge 8 canaux IP.
• Quelle résolution maximale de caméra le DVR prend-il en charge ?
  L'enregistreur numérique prend en charge les caméras IP d'une résolution maximale de 12 MP.
• Quelles sont les normes de compression vidéo prises en charge ?
  Smart H.265+, H.265, Smart H.264+ et H.264 sont pris en charge, et le décodage MJPEG est également indiqué dans la documentation.
• Combien de ports PoE l'appareil possède-t-il et quelles normes PoE prend-il en charge ?
  L'appareil dispose de 8 ports PoE 10/100 Mbps conformes à la norme IEEE 802.3 af/at.
• Quelle est la puissance de sortie PoE totale et la puissance maximale par port ?
  La puissance de sortie PoE totale est de 72 W et la puissance maximale d'un seul port est de 25,5 W.
• Combien de disques durs peuvent être installés dans le DVR et quelle est la capacité maximale ?
  Le DVR dispose d'un port SATA et prend en charge une capacité de disque allant jusqu'à 20 To, cette limite dépendant de la température ambiante.
• Quelles sont les fonctions d'intelligence artificielle disponibles du côté du DVR ?
  Le DVR est doté d'une fonction SMD PLus prenant en charge 4 canaux avec filtrage des objets humains et des véhicules à moteur.
• Quelles sont les fonctions d'intelligence artificielle disponibles du côté de la caméra lorsque l'on travaille avec ce NVR ?
  pLDu côté de la caméra, la détection des visages, la reconnaissance des visages, la protection du périmètre, la fonction SMD PLus, le comptage des personnes, l'analyse stéréo et la carte thermique sont pris en charge.
• Quelles sont les capacités de détection des visages de ce système ?
  Le système prend en charge jusqu'à 6 canaux de détection des visages, détectant des attributs tels que le sexe, le groupe d'âge, les lunettes, l'expression faciale, le masque et la barbe.
• Quelles sont les capacités de reconnaissance des visages ?
  La technologie de reconnaissance des visages de Dahua compare les caractéristiques des visages à une base de données de visages.
• Quelle est la bande passante maximale du réseau lorsque les fonctions d'intelligence artificielle sont désactivées ?
  Lorsque les fonctions d'intelligence artificielle sont désactivées, le débit maximal est de 160 Mbps en entrée, 160 Mbps en enregistrement et 80 Mbps en sortie.
• Quelles sont les valeurs maximales de débit du réseau lorsque les fonctions d'IA sont activées ?
  Lorsque les fonctions d'IA sont activées, le débit maximal est de 80 Mbps en entrée, 80 Mbps en enregistrement et 60 Mbps en sortie.
• Quels sont les modes d'enregistrement disponibles ?
  L'enregistreur numérique offre des modes d'enregistrement général, de détection de mouvement, intelligent et d'alarme.
• Comment les enregistrements peuvent-ils être sauvegardés ?
  Une sauvegarde peut être effectuée sur un périphérique USB ou via le réseau.
• Quelles sont les interfaces de sortie vidéo de l'appareil ?
  L'appareil dispose d'une sortie HDMI et d'une sortie VGA.
• Quelles résolutions les sorties HDMI et VGA prennent-elles en charge ?
  HDMI en mode simultané prend en charge 3840×2160, 1920×1080, 1280×1024 et 1280×720, et VGA prend en charge 1920×1080, 1280×1024 et 1280×720.
• Quels sont les paramètres d'alimentation de base de l'enregistreur numérique ?
  L'enregistreur est alimenté par 53 VDC à 1,81 A, et la consommation d'énergie de l'unité sans disque dur est inférieure à 10 W.
• Dans quelle plage de température l'enregistreur peut-il fonctionner ?
  La plage de température de fonctionnement est comprise entre -10 °C et +55 °C.
• Quelles sont les certifications de l'appareil ?
  L'appareil est certifié CE-EMC conformément aux normes EN 55032, EN IEC 61000-3-2, EN 61000-3-3, EN 55035, EN 50130-4 et CE-LVD conformément à la norme EN 62368-1.

Le DVR DHI-NVR4108HS-8P-4KS3 offre jusqu'à 8 canaux IP avec des fonctions AI avancées, une alimentation PoE et la possibilité d'installer un disque dur d'une capacité maximale de 20 To. Selon la documentation du fabricant, l'appareil est conçu pour les applications de surveillance nécessitant une haute résolution et une analyse vidéo poussée.
