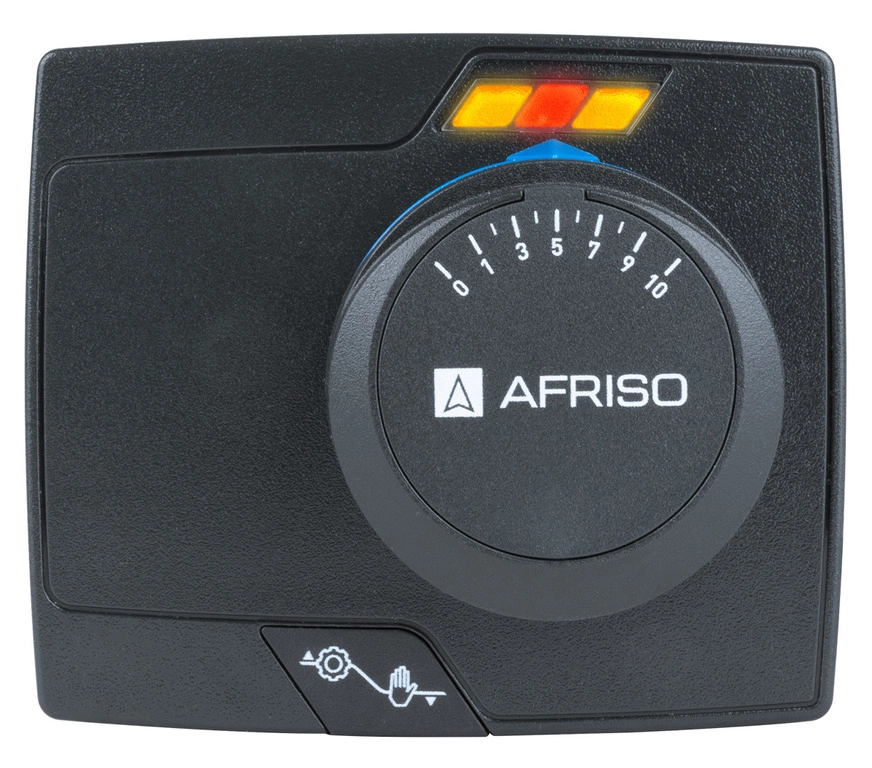

ARM 343 Actionneur électrique ProClick, 3 points, 230 V AC, 120 s, 6 Nm

Actionneur électrique ARM 343 ProClick - 230 V AC, 120 s, 6 Nm

L'actionneur ARM 343 ProClick est conçu pour commander des vannes de mélange rotatives (3 et 4 voies) dans les systèmes de chauffage et de refroidissement. Grâce au système ProClick, le montage et le démontage sont rapides et sans outil. Ce modèle fonctionne sur un signal 3 points (ON/OFF), offre un couple de **6 Nm** et un réglage complet à 90° en **120 secondes**.

Application

• Contrôle des vannes de mélange ARV ProClick dans les systèmes CO
• Installations à température contrôlée (chauffage/refroidissement)
• Installations rétrofit où l'installation facile de l'actionneur est requise
• Systèmes d'automatisation des bâtiments utilisant des signaux à 3 points

Caractéristiques techniques

Avantages et caractéristiques

• Système ProClick - montage et démontage sans outil
• Mode manuel - commande par volant possible en cas de besoin
• Échelle bilatérale (0-10 / 10-0) - permet de s'adapter au sens du débit
• LED indiquant le sens de rotation
• Mécanisme de verrouillage - augmente la durabilité de l'unité

Instructions d'installation et d'utilisation

• Avant l'installation, retirez le bouton du robinet et la bague de sécurité bleue
• Glisser ensuite l'actionneur sur l'adaptateur dans l'une des 4 positions jusqu'à ce qu'il s'enclenche dans le mécanisme ProClick.
• Régler les limiteurs de course (0 → 10 ou 10 → 0) en fonction du sens du débit
• Ne raccorder les connexions électriques qu'après avoir monté l'actionneur et vérifié que l'installation est correcte
• Éviter le fonctionnement en dehors de la plage de température et d'humidité admissible
• Vérifier régulièrement l'état de l'installation et le fonctionnement de l'actionneur
