Kit de contrôle ProClick : vanne à 3 voies ARV 384 Vario ProClick DN25 Rp 1 inch Kvs 4.5-12 m3/h + actionneur ARM

+ Ajouter à la comparaison Ajouter à la liste de courses

Kit de régulation ProClick avec vanne à 3 voies ARV 384 Vario DN25 1 pouce et actionneur ARM. Permet de contrôler le débit dans les systèmes de chauffage et de refroidissement, fonctionne comme vanne de mélange, de dérivation et de commutation

Marque

Symbole

13 384 54

Code du producteur

5902510011727

Garantie

Index du fabricant

1338454

Kit de commande ProClick - ARV 384 Vario + ARM 343

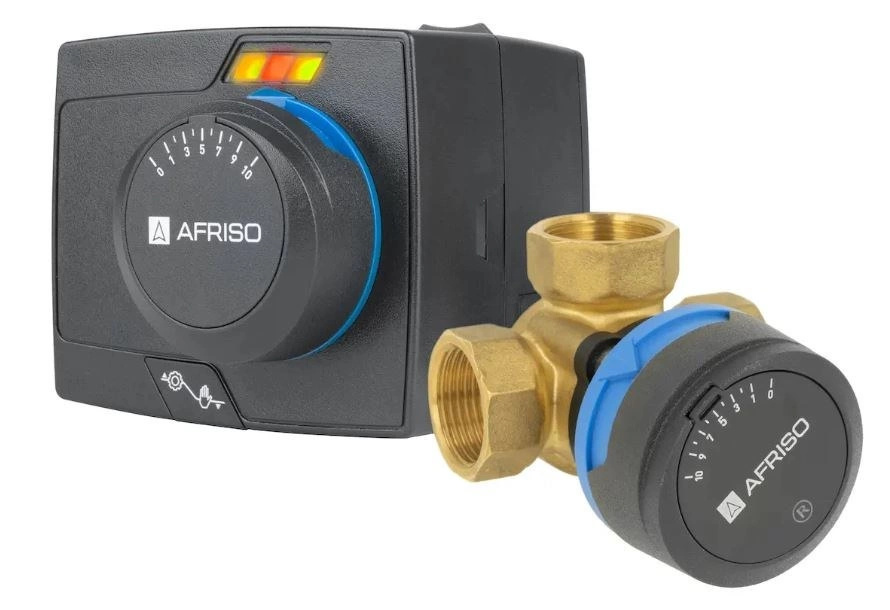

Le kit comprend la **vanne mélangeuse rotative à 3 voies ARV 384 Vario ProClick** (DN 25, Rp 1") et l'actionneur électrique compatible **ARM 343 ProClick**. La vanne permet de régler le débit dans la plage **Kvs 4,5 ÷ 12 m³/h**, ce qui permet une adaptation flexible aux conditions de l'installation. Le mécanisme ProClick facilite le montage et le démontage de l'actionneur sans outils

Application de la régulation de température par mélange de liquides dans les installations de chauffage

Régulation de la température par mélange de liquides dans les systèmes de chauffage et de refroidissement
CH, chauffage par le sol et autres circuits nécessitant une régulation
Modernisation et nouvelles installations nécessitant un ensemble vanne + actionneur prêt à l'emploi
Situations où la facilité d'installation et d'entretien est importante

Données techniques

Diamètre nominal (DN)	DN 25
Raccordement	Rp 1"
Plage de Kvs	4,5 ÷ 12 m³/h
Pression maximale	10 bar (valeur typique pour les vannes ARV)
Plage de température du fluide	5 - 95 °C (ou plage standard pour ARV Vario)
Angle de rotation	90°
Matériau du corps	Laiton / alliage de laiton utilisé dans les vannes ARV
Joints	EPDM ou joints typiques pour les vannes de mélange

Avantages et caractéristiques

Ensemble prêt à l'emploi : vanne + actionneur - montage et adaptation faciles
Mécanisme ProClick : montage/démontage rapide de l'actionneur sans outils
Large gamme de Kvs (4,5-12) - polyvalent dans diverses conditions
Conception compacte et haute qualité de fabrication
Applications flexibles - des systèmes de chauffage aux systèmes de refroidissement

Conseils d'installation et d'utilisation

Sélectionnez un actionneur adapté au couple et à l'angle de mouvement
Régler la limite de course en fonction des exigences de l'installation (échelle de 0-10 ou 10-0)
Après l'installation, vérifiez l'étanchéité de tous les raccords avant la mise en service
Dans les systèmes contenant du glycol, s'assurer que la concentration ne dépasse pas le niveau admissible pour les joints
Vérifier régulièrement le fonctionnement de la vanne et l'état des joints pendant le fonctionnement
