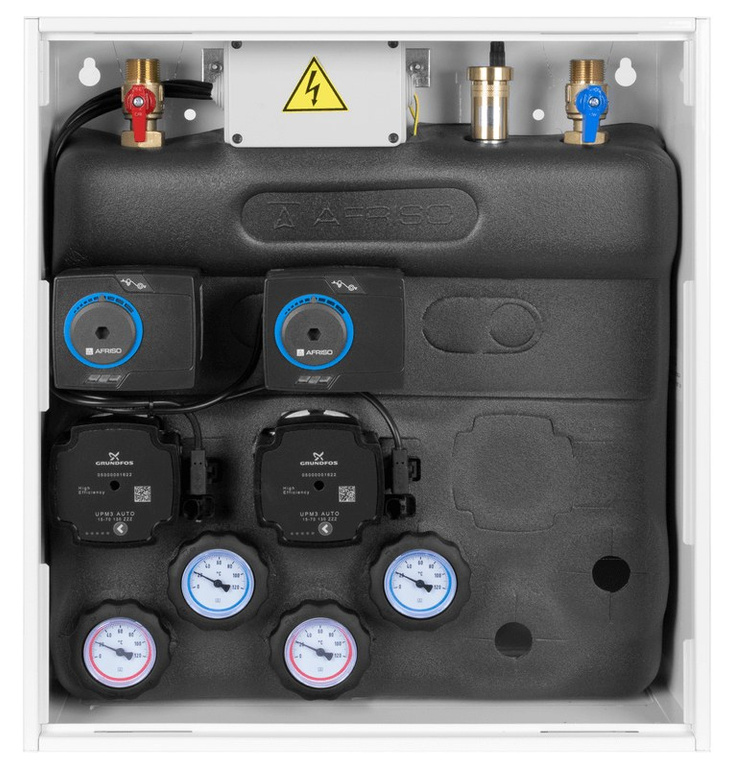

PrimoBox AZB 255 set de mélange dans une armoire, 2x vanne rotative avec actionneur ARM 141

PrimoBox AZB 255 avec jonction hydronique - kit de mélange pour 2 circuits

La PrimoBox AZB 255 est une solution hydraulique préfabriquée montée dans une armoire qui relie deux circuits de chauffage à l'aide d'un raccord hydraulique intégré. Chaque circuit est équipé d'une vanne de mélange ARV avec servomoteur ARM 141 ProClick et un débit Kvs = 3,6 m³/h. L'ensemble est adapté aux installations d'une puissance maximale de 35 kW

Application

• Systèmes fermés nécessitant la séparation et la régulation de deux circuits de chauffage
• Systèmes dans lesquels un circuit nécessite un mélange de température et l'autre fonctionne sans mélange
• Nouvelle conception - chaufferies compactes - économisant de l'espace et combinant les fonctions dans un seul boîtier
• Rénovations où le remplacement de plusieurs composants de l'installation prendrait beaucoup de temps

Données techniques

Avantages et caractéristiques

• Solution complète dans une seule armoire - vannes, actionneurs et couplage hydraulique
• Kit préfabriqué - réduit le temps de montage et les erreurs d'installation
• Régulation de la température dans les deux circuits à l'aide de vannes ARV
• Construction isolée et conception compacte - économie d'espace et réduction des pertes de chaleur
• Circuits hautement indépendants grâce à l'accouplement

Instructions d'installation et d'utilisation

• Monter le kit dans un endroit permettant un accès facile aux vannes et aux pompes
• Avant la mise en service, purger l'ensemble du système et vérifier l'absence de fuites
• Régler les butées de l'actionneur dans les positions correctes
• Éviter de travailler en dehors des plages de pression et de température autorisées
• Vérifier régulièrement l'état des vannes et l'étanchéité des raccords hydrauliques
