GPRS-A LTE - Univerzális felügyeleti modul GSM/LTE
A GPRS-A LTE egy univerzális felügyeleti modul betörésjelző és automatizálási rendszerekhez, amely 2G, 3G és 4G hálózatokon működő telefonnal van felszerelve. Az eszköz nyílt kommunikációs protokollokat használó eseményfigyelést, kiterjedt értesítési képességeket és IoT funkciókat kínál.
- Önállóan vagy betörésjelző rendszer részeként is használható
- Támogatja a 2G, 3G és 4G mobilhálózatokat (LTE/HSPA+/EDGE/GPRS)
- 8 programozható digitális (NO/NC) vagy analóg bemenet
- 4 kimenet (2 NO relé, 2 OC típusú), helyileg és távolról vezérelve
- Nyílt IoT protokollok támogatása: MQTT, JSON, JSON/HTTP, MODBUS RTU

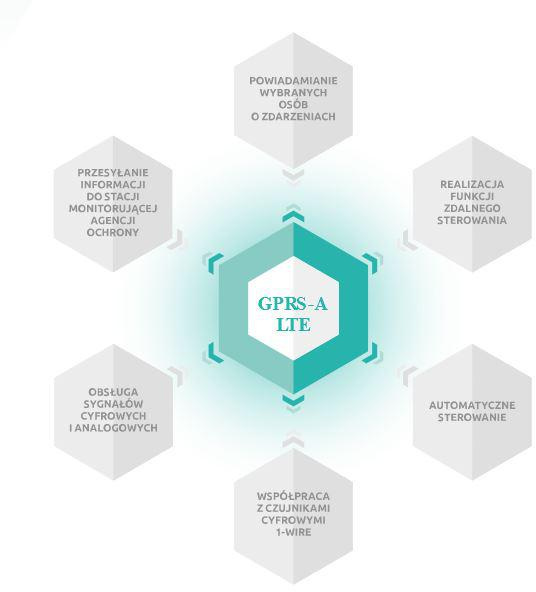

Monitoring alkalmazások és funkciók
A GPRS-A LTE képes önállóan működni vagy bármilyen vezérlőpanellel együttműködni, a panel tárcsázójához vagy a megfelelően konfigurált kimenetekhez csatlakozva eseményfigyelést végezhet. A modul lehetővé teszi az események SMS vagy LTE átvitellel történő felügyeletét, valamint a más eszközökről kapott eseménykódok átalakítását és továbbítását, szimulálva egy telefonos felügyeleti állomás működését.
Az egység lehetővé teszi értesítések küldését akár 8 telefonszámra SMS, CLIP vagy PUSH formájában. A modul rendelkezik egy bemenettel a váltakozó áramellátás ellenőrzésére, képes a tápfeszültség jelenlétének ellenőrzésére és az események jelentésére a felügyeleti állomásnak vagy közvetlenül a végfelhasználóknak. Van egy funkció az előre fizetett számla egyenlegének ellenőrzésére és értesítésre is, ha az előre beállított összeghatárt túllépték.
Integráció az automatizálással és az IoT-vel
A modul nyolc bemenete digitális (NO/NC) vagy analóg bemenetként konfigurálható, így a modul külső eszközök széles skálájával, például hőmérséklet-, nyomás- vagy páratartalom-érzékelőkkel is összekapcsolható. A GPRS-A LTE támogatja az 1-Wire buszt, lehetővé téve akár nyolc DS-T1 vagy DS-T2 digitális hőmérséklet-érzékelő csatlakoztatását, valamint az analóg bemenetek vagy 1-Wire érzékelők küszöbérték-túllépésére adott válaszok meghatározását.

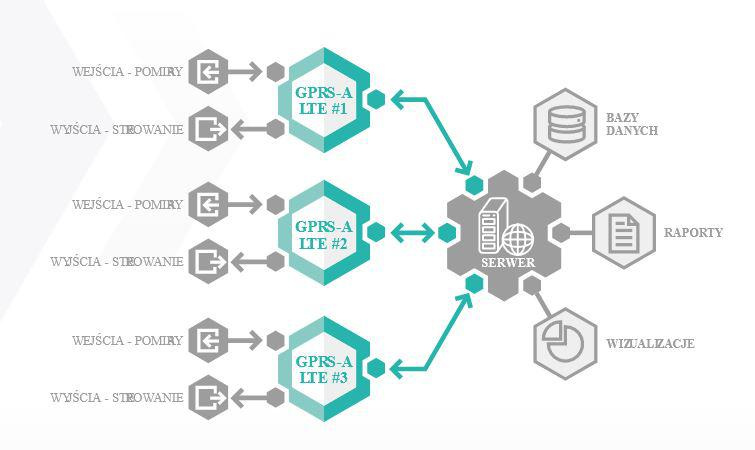

A modul a mérési adatokat MQTT, JSON, JSON/HTTP és MODBUS RTU protokollok segítségével tudja elküldeni, lehetővé téve a környezeti paraméterek felügyeleti rendszereinek kiépítését hűtőházakban, raktárakban, gyártócsarnokokban és más létesítményekben a tárgyak internetének (IoT) koncepcióján belül. Lehetőség van automatikus válaszok konfigurálására, például a fűtés bekapcsolására, ha a hőmérséklet egy meghatározott érték alá csökken, a kimenetek állapotának megfelelő megváltoztatásával.
Távvezérlés és konfiguráció

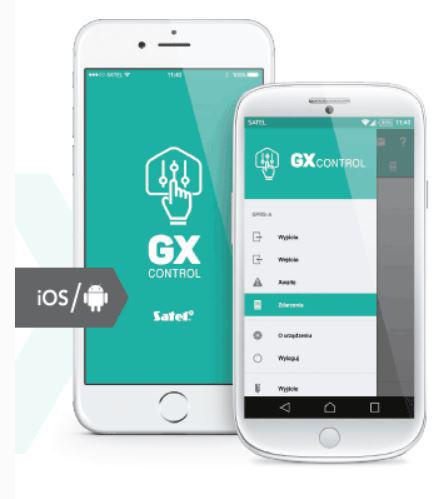

A GPRS-A LTE 4 programozható kimenetet kínál: két OC-típusú és két NO-típusú relékimenetet, amelyek SMS, CLIP (legfeljebb 10 000 szám), a GX CONTROL mobilpLikonja, a GX Soft szoftver vagy az IoT-interfész segítségével távolról vezérelhetők. A modul a riasztórendszer vagy más automatizálási eszközök távvezérléseként működhet.

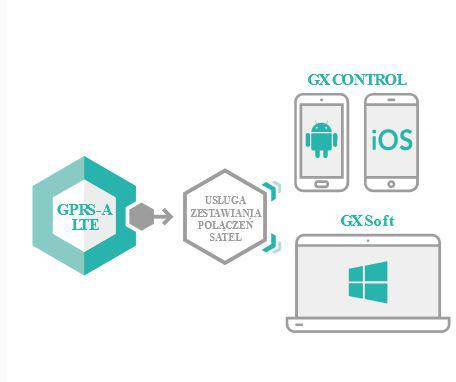

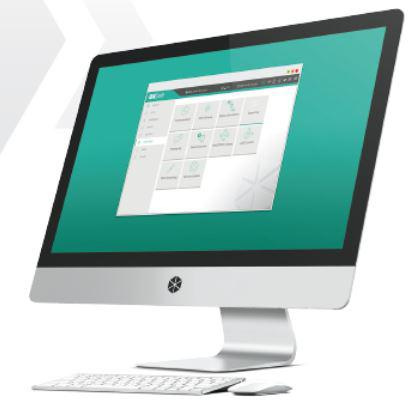

A programozás és a konfiguráció a GX Soft szoftverrel rendelkező PC segítségével történik. A modulhoz való csatlakozás lehet helyi, az RS-232 porton keresztül (TTL), vagy távoli, a mobilhálózaton keresztül történő adatátvitel segítségével. Az egység apLmobil GX CONTROL-nak a icationjával működik, a távoli szoftver (firmware) frissítések pedig az UpServ frissítő szerverrel való integráció révén lehetségesek. A modul többek között az APS-412 vagy az APS-612 dedikált tápegységekről táplálható.
Műszaki adatok
| Paraméterek | Érték |
|---|---|
| Modell | GPRS-A LTE |
| Cél | Univerzális felügyeleti modul behatolásjelző és automatizálási rendszerekhez |
| Támogatott mobilhálózatok | 2G, 3G, 4G (LTE/HSPA+/EDGE/GPRS - a mobilhálózat képességeitől függően) |
| Eseményfigyelő funkciók | Eseményfigyelés: SMS / LTE, az eseménykódok átalakítása és újraküldése (telefonos megfigyelőállomás szimulációja) |
| Felhasználói értesítés | Legfeljebb 8 telefonszám: SMS / KLIP / PUSH |
| Bemenetek száma | 8 (programozható, digitális NO/NC vagy analóg) |
| Hőmérsékletérzékelő busz | 1-Wire - Legfeljebb 8 DS-T1 vagy DS-T2 digitális hőmérséklet-érzékelőt támogat |
| Küszöbérték-reakciók | Konfigurálható reakció az analóg és 1-Wire érzékelőbemenetek előre beállított küszöbértékének túllépésére |
| Tápellátás vezérlése | Bemenet a váltakozó áramú tápellátás vezérléséhez |
| Kimenetek száma összesen | 4 |
| OC típusú kimenetek száma | 2 |
| NO típusú relékimenetek száma | 2 |
| Kimenetek O1...O2 (OC típus) | 50 mA / 12 V DC |
| Kimenetek O3...O4 (relé, NO típus) | 1000 mA / 30 V DC |
| Kimeneti vezérlés | SMS / CLIP (legfeljebb 10 000 szám) / apLGX CONTROL / GX Soft / IoT-n keresztül |
| Támogatott IoT protokollok | MQTT, JSON, JSON/HTTP, MODBUS RTU |
| Helyi konfiguráció | A modul RS-232 (TTL) portjához csatlakoztatott PC a GX Soft programmal |
| Távoli konfiguráció | Számítógép a GX Soft segítségével, mobilhálózaton keresztül történő adatátvitel segítségével |
| ApLegyüttműködés | ApLication mobil GX CONTROL, konfigurációs program GX Soft, frissítő szerver UpServ |
| Távoli frissítési lehetőség | Igen, firmware frissítés UpServ szerver segítségével |
| Dedikált tápegység csatlakoztatásának lehetősége | APS-412 vagy APS-612 |
| Tápegység feszültsége | 12 V DC (±15%) |
| Áramfelvétel készenléti üzemmódban | 60 mA |
| Maximális áramfelvétel | 400 mA |
| Működési hőmérséklet-tartomány | -10...+55°C |
| Maximális páratartalom | 93±3% |
| Környezetvédelmi osztály | II |
| A tok méretei | 83 × 65 × 23 mm |
| Súly | 112 g |
| Megengedett váltakozó bemeneti feszültség | Legfeljebb 25 V AC |
Műszaki adatok forrása:a GPRS-A LTE modell adatlapja. Link
GYIK - Gyakran ismételt kérdések
Mire használható a GPRS-A LTE modul?
A GPRS-A LTE univerzális felügyeleti modulként használható betörésjelző rendszerekhez és különböző típusú automatizálási berendezésekhez, amely eseményfigyelést és felhasználói értesítést biztosít.
Működhet-e a modul önállóan, vezérlőpanel nélkül?
Igen, a GPRS-A LTE a rendszer konfigurációjától függően működhet önállóan vagy vezérlőpanellel együtt.
Milyen mobilhálózatokat támogat a GPRS-A LTE?
A készülék támogatja a 2G, 3G és 4G mobilhálózatokat, az adatátvitel a hálózat képességeitől függően LTE, HSPA+, EDGE és GPRS technológiákkal történik.
Hány bemenettel rendelkezik a modul és hogyan konfigurálhatók?
A modul 8 bemenettel rendelkezik, amelyek digitálisan (NO/NC) vagy analógként konfigurálhatók, lehetővé téve a rugalmas alkalmazkodást a létesítmény követelményeihez.
Hány felhasználót értesíthet a modul?
A GPRS-A LTE lehetővé teszi, hogy akár 8 telefonszámra is küldhessenek értesítéseket SMS, CLIP vagy PUSH formájában.
Milyen típusú kimenetek állnak rendelkezésre a GPRS-A LTE-ben?
Az eszköz 4 kimenetet kínál: két OC-típusú és két NO-típusú relékimenetet külső eszközök vezérléséhez.
Milyen áram-feszültség paraméterei vannak a modul kimeneteinek?
Az O1...O2 OC típusú kimenetek terhelhetősége 50 mA 12 V DC mellett, az O3...O4 NO típusú relékimenetek terhelhetősége pedig 1000 mA 30 V DC mellett.
Működhet a GPRS-A LTE hőmérséklet-érzékelőkkel?
Igen, a modul 1-Wire busszal rendelkezik, és legfeljebb 8 DS-T1 vagy DS-T2 digitális hőmérséklet-érzékelőt támogat.
Meghatározható-e a modul válasza a mérési küszöbértékek túllépésére?
Igen, lehetőség van az analóg bemenetek és az 1-Wire érzékelők beállított küszöbértékének túllépésére adott reakció konfigurálására, pl. a kimenetek állapotának megváltoztatására.
Hogyan vezérelhetők a modul kimenetei?
A kimenetek távolról vezérelhetők SMS, CLIP (legfeljebb 10 000 szám), a GX CONTROL mobilalkalmazáspLication, a GX Soft program és az IoT-interfész segítségével.
Hogyan történik a GPRS-A LTE konfigurálása?
A konfigurálás a GX Soft program segítségével történik PC-n, helyi kapcsolaton keresztül RS-232 (TTL) vagy távolról mobil adatátvitel segítségével.
Rendelkezésre áll apLoldal a modullal való együttműködéshez?
Igen, a GX CONTROLpLmobilalkalmazás kompatibilis a modullal, amely többek között lehetővé teszi a távvezérlést és az állapotfigyelést.
Lehetséges a készülék szoftverének távoli frissítése?
Igen, a GPRS-A LTE lehetővé teszi a firmware távoli frissítését az UpServ frissítő szerverrel való együttműködésnek köszönhetően.
Milyen IoT-protokollokat támogat a GPRS-A LTE?
A modul támogatja az MQTT, JSON, JSON/HTTP és MODBUS RTU nyílt kommunikációs protokollokat, lehetővé téve az IoT-rendszerekkel való integrációt.
Dedikált tápegységekkel is működhet a modul?
Igen, a GPRS-A LTE dedikált APS-412 vagy APS-612 tápegységekről táplálható.
Mekkora az eszköz működési hőmérséklettartománya?
A modul működési hőmérséklettartománya -10 és +55°C között van, 93±3%-os maximális páratartalom mellett, II. környezeti osztályban.
Mik a modul méretei és súlya?
A modul burkolata 83 × 65 × 23 mm, az eszköz tömege 112 g.
Mekkora a GPRS-A LTE tápfeszültsége és áramfelvétele?
A modult 12 V egyenfeszültséggel (±15%) táplálják, a készenléti áramfelvétel 60 mA, a maximális áramfelvétel pedig 400 mA.
Milyen megengedett feszültséget lehet alkalmazni a váltakozó áramú bemenetre?
A modul váltakozó áramú bemenetére legfeljebb 25 V AC megengedett feszültséget lehet alkalmazni, amelyet a tápellátás jelenlétének ellenőrzésére használnak.
Összefoglaló
A GPRS-A LTE egy fejlett felügyeleti modul 2G/3G/4G hálózati támogatással, amely kiterjedt értesítési képességeket és integrációt kínál a riasztó- és automatizálási rendszerekkel. Az eszköz támogatja az analóg és digitális érzékelőket, az IoT protokollokat, valamint a távoli kezelést és szoftverfrissítést.
