Modulo di monitoraggio GSM LTE IoT SATEL Modulo DIN GPRS-A LTE Messaggistica SMS CLIP 8 ingressi 4 uscite
- Modulo di monitoraggio GSM/LTE per sistemi di allarme e automazione, fornisce il monitoraggio degli eventi e la notifica via SMS/CLIP/PUSH, 8 ingressi digitali NO/NC o analogici programmabili.
:
GPRS-A LTE - Modulo di monitoraggio universale GSM/LTE

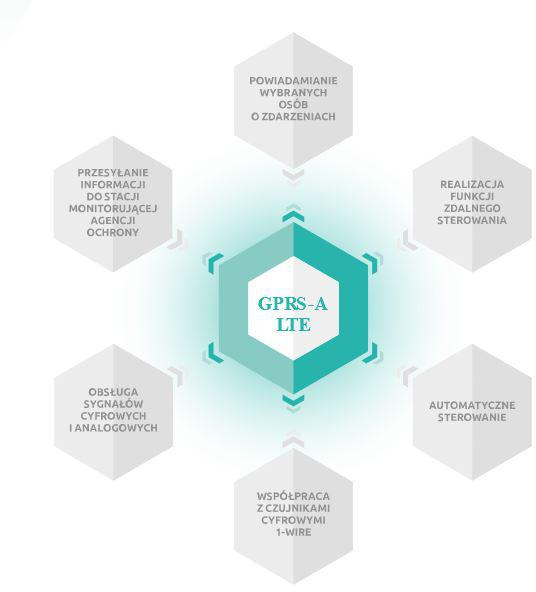

Il GPRS-A LTE è un modulo di monitoraggio universale per sistemi di allarme antifurto e automazione, dotato di un telefono operante su reti 2G, 3G e 4G. Il dispositivo offre il monitoraggio degli eventi, ampie capacità di notifica e funzioni IoT utilizzando protocolli di comunicazione aperti.
- Funzionamento stand-alone o come parte di un sistema di allarme antifurto
- Supporta le reti mobili 2G, 3G e 4G (LTE/HSPA+/EDGE/GPRS)
- 8 ingressi digitali (NO/NC) o analogici programmabili
- 4 uscite (2 relè NO, 2 tipo OC) controllate localmente e da remoto
- Supporto dei protocolli IoT aperti: MQTT, JSON, JSON/HTTP, MODBUS RTU
Applicazioni e funzioni di monitoraggio

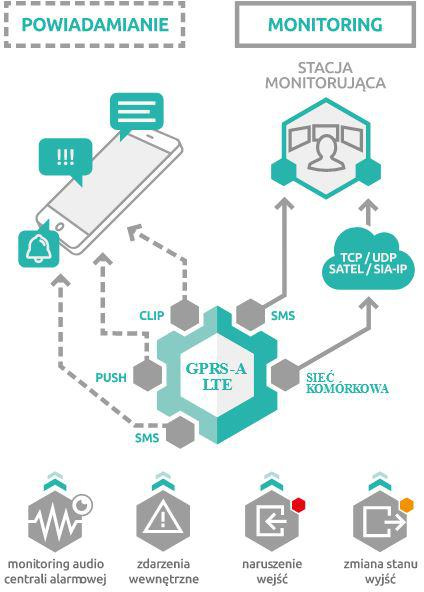

Il GPRS-A LTE può funzionare autonomamente o lavorare con qualsiasi pannello di controllo, effettuando il monitoraggio degli eventi collegandosi al combinatore telefonico del pannello o alle uscite opportunamente configurate. Il modulo consente il monitoraggio degli eventi tramite trasmissione SMS o LTE e la conversione e ritrasmissione dei codici evento ricevuti da altri dispositivi, simulando il funzionamento di una stazione di monitoraggio telefonica.
L'unità consente di inviare notifiche fino a 8 numeri di telefono sotto forma di SMS, CLIP o PUSH. Il modulo dispone di un ingresso per il controllo dell'alimentazione CA, può monitorare la presenza della tensione di alimentazione e segnalare gli eventi alla stazione di monitoraggio o direttamente agli utenti finali. È presente anche una funzione per controllare il saldo del conto prepagato e notificare il superamento del limite di fondi preimpostato.
Integrazione con l'automazione e l'IoT
Gli otto ingressi del modulo possono essere configurati come digitali (NO/NC) o analogici, consentendo di interfacciarsi con un'ampia gamma di dispositivi esterni come sensori di temperatura, pressione o umidità. Il GPRS-A LTE supporta il bus 1-Wire, consentendo di collegare fino a otto sensori di temperatura digitali DS-T1 o DS-T2, nonché di definire le risposte al superamento delle soglie dagli ingressi analogici o dai sensori 1-Wire.

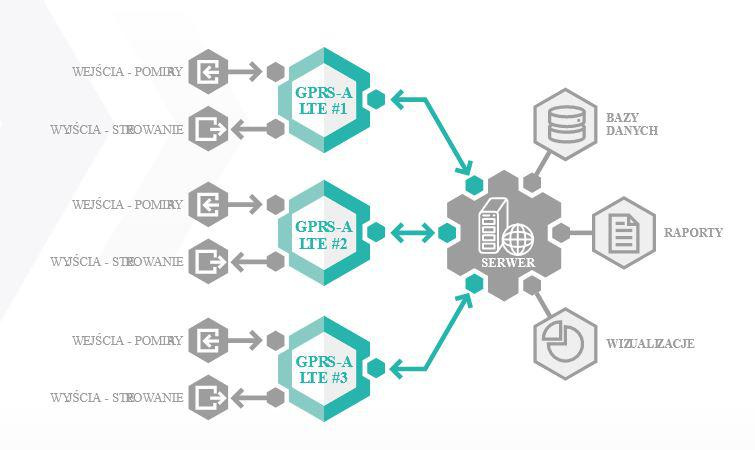

Il modulo può inviare i dati di misura utilizzando i protocolli MQTT, JSON, JSON/HTTP e MODBUS RTU, consentendo la realizzazione di sistemi di monitoraggio dei parametri ambientali in celle frigorifere, magazzini, capannoni di produzione e altre strutture nell'ambito del concetto di Internet of Things (IoT). È possibile configurare risposte automatiche, ad esempio l'accensione del riscaldamento quando la temperatura scende al di sotto di un valore impostato, modificando di conseguenza gli stati delle uscite.
Controllo remoto e configurazione

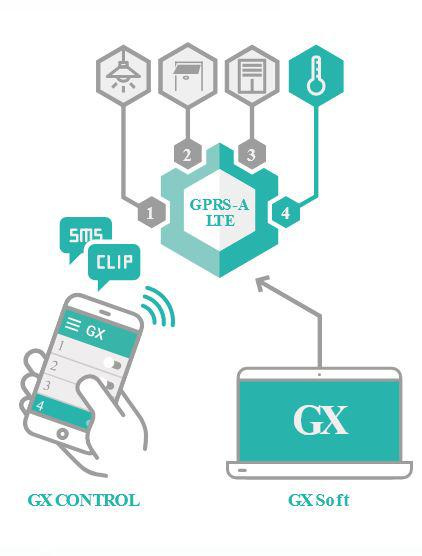

Il GPRS-A LTE offre 4 uscite programmabili: due uscite a relè di tipo OC e due di tipo NO, che possono essere controllate a distanza tramite SMS, CLIP (fino a 10.000 numeri), unapLicazione del cellulare GX CONTROL, il software GX Soft o tramite l'interfaccia IoT. Il modulo può fungere da telecomando per il sistema di allarme o per altri dispositivi di automazione.

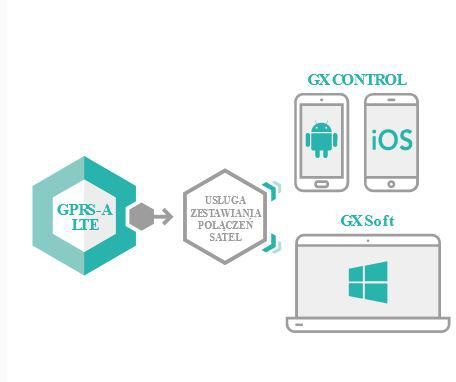

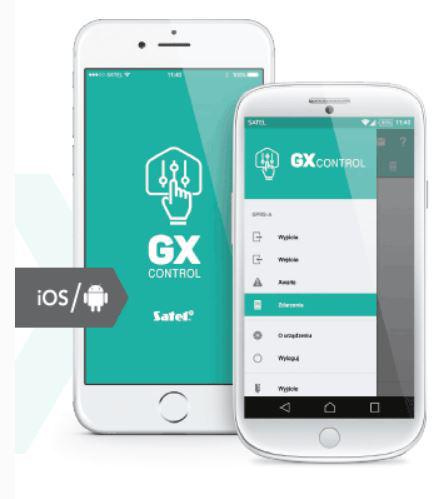

La programmazione e la configurazione vengono effettuate tramite un PC con il software GX Soft. La connessione al modulo può essere locale, tramite la porta RS-232 (TTL), o remota, utilizzando la trasmissione dei dati tramite la rete cellulare. L'unità funziona con unapLicazione del GX CONTROL mobile e gli aggiornamenti software (firmware) remoti sono possibili grazie all'integrazione con il server di aggiornamento UpServ. Il modulo può essere alimentato, tra gli altri, dagli alimentatori dedicati APS-412 o APS-612.
Dati tecnici
| Parametro | Valore |
|---|---|
| Modello | GPRS-A LTE |
| Scopo | Modulo di monitoraggio universale per sistemi di rilevamento delle intrusioni e automazione |
| Reti mobili supportate | 2G, 3G, 4G (LTE/HSPA+/EDGE/GPRS - a seconda delle capacità della rete mobile) |
| Funzioni di monitoraggio degli eventi | Monitoraggio eventi: SMS / LTE, conversione e ritrasmissione dei codici evento (simulazione di una stazione di monitoraggio telefonica) |
| Notifica agli utenti | Fino a 8 numeri di telefono: SMS / CLIP / PUSH |
| Numero di ingressi | 8 (programmabili, digitali NO/NC o analogici) |
| Bus del sensore di temperatura | a 1 filo - Supporta fino a 8 sensori di temperatura digitali DS-T1 o DS-T2 |
| Reazioni di soglia | Reazione configurabile al superamento dei valori di soglia preimpostati sugli ingressi dei sensori analogici e 1-Wire |
| Controllo dell'alimentazione | Ingresso per il controllo dell'alimentazione CA |
| Numero totale di uscite | 4 |
| Numero di uscite di tipo OC | 2 |
| Numero di uscite a relè di tipo NO | 2 |
| Uscite O1...O2 (tipo OC) | 50 mA / 12 V CC |
| Uscite O3...O4 (relè, tipo NO) | 1000 mA / 30 V CC |
| Controllo delle uscite | SMS / CLIP (fino a 10.000 numeri) / apLicazione GX CONTROL / GX Soft / via IoT |
| Protocolli IoT supportati | MQTT, JSON, JSON/HTTP, MODBUS RTU |
| Configurazione locale | PC con GX Soft collegato alla porta RS-232 (TTL) del modulo |
| Configurazione remota | Computer con GX Soft che utilizza la trasmissione dati tramite rete cellulare |
| ApLicazione cooperante | ApLicazione mobile GX CONTROL, programma di configurazione GX Soft, server di aggiornamento UpServ |
| Possibilità di aggiornamento remoto | Sì, aggiornamento del firmware tramite server UpServ |
| Possibilità di collegare un alimentatore dedicato | APS-412 o APS-612 |
| Tensione di alimentazione | 12 V CC (±15%) |
| Consumo di corrente in modalità stand-by | 60 mA |
| Consumo massimo di corrente | 400 mA |
| Intervallo di temperatura di esercizio | -10...+55°C |
| Umidità massima | 93±3% |
| Classe ambientale | II |
| Dimensioni dell'involucro | 83 × 65 × 23 mm |
| Peso | 112 g |
| Tensione di ingresso CA consentita | Fino a 25 V CA |
Fonte dei dati tecnici:scheda tecnica del modello GPRS-A LTE Link
FAQ - Domande frequenti
A cosa serve il modulo GPRS-A LTE?
Il modulo GPRS-A LTE è utilizzato come modulo di monitoraggio universale per sistemi di allarme antintrusione e vari tipi di impianti di automazione, fornendo il monitoraggio degli eventi e la notifica agli utenti.
Il modulo può funzionare in modo indipendente, senza pannello di controllo?
Sì, il GPRS-A LTE può funzionare autonomamente o insieme a un pannello di controllo, a seconda della configurazione del sistema.
Quali reti mobili supporta il GPRS-A LTE?
Il dispositivo supporta le reti mobili 2G, 3G e 4G, con trasmissione dei dati tramite le tecnologie LTE, HSPA+, EDGE e GPRS, a seconda delle capacità della rete.
Quanti ingressi ha il modulo e come si possono configurare?
Il modulo dispone di 8 ingressi che possono essere configurati come digitali (NO/NC) o analogici, consentendo un adattamento flessibile ai requisiti dell'installazione.
Quanti utenti possono essere avvisati dal modulo?
Il GPRS-A LTE consente di inviare notifiche a un massimo di 8 numeri di telefono sotto forma di SMS, CLIP o PUSH.
Quali tipi di uscite sono disponibili nel GPRS-A LTE?
Il dispositivo offre 4 uscite: due di tipo OC e due di tipo NO per il controllo di dispositivi esterni.
Quali sono i parametri di corrente-tensione delle uscite del modulo?
Le uscite di tipo OC O1...O2 hanno una capacità di carico di 50 mA a 12 V CC, mentre le uscite di tipo NO O3...O4 hanno una capacità di carico di 1000 mA a 30 V CC.
Il GPRS-A LTE può funzionare con i sensori di temperatura?
Sì, il modulo ha un bus a 1 filo e supporta fino a 8 sensori di temperatura digitali DS-T1 o DS-T2.
È possibile definire la risposta del modulo al superamento delle soglie di misura?
Sì, è possibile configurare la reazione al superamento dei valori di soglia impostati sugli ingressi analogici e dai sensori 1-Wire, ad esempio cambiando lo stato delle uscite.
Come si possono controllare le uscite del modulo?
Le uscite possono essere controllate a distanza tramite SMS, CLIP (fino a 10.000 numeri), unapLicazione dell'applicazione mobile GX CONTROL, il programma GX Soft e tramite l'interfaccia IoT.
Come avviene la configurazione del GPRS-A LTE?
La configurazione viene effettuata tramite il programma GX Soft su un PC, in una connessione locale tramite RS-232 (TTL) o in remoto tramite trasmissione dati mobile.
È disponibile un'applicazionepLper lavorare con il modulo?
Sì, l'applicazione mobile GX CONTROL dipLè compatibile con il modulo e consente, tra l'altro, il controllo remoto e il monitoraggio dello stato.
È possibile aggiornare il software del dispositivo da remoto?
Sì, il GPRS-A LTE consente di aggiornare il firmware da remoto grazie alla collaborazione con il server di aggiornamento UpServ.
Quali protocolli IoT supporta il GPRS-A LTE?
Il modulo supporta i protocolli di comunicazione aperti MQTT, JSON, JSON/HTTP e MODBUS RTU, consentendo l'integrazione con i sistemi IoT.
Il modulo può funzionare con alimentatori dedicati?
Sì, il GPRS-A LTE può essere alimentato da alimentatori dedicati APS-412 o APS-612.
Qual è l'intervallo di temperatura operativa del dispositivo?
L'intervallo di temperatura operativa del modulo va da -10 a +55°C, con un'umidità massima del 93±3% e classe ambientale II.
Quali sono le dimensioni e il peso del modulo?
L'involucro del modulo misura 83 × 65 × 23 mm e il peso del dispositivo è di 112 g.
Quali sono la tensione di alimentazione e il consumo di corrente del GPRS-A LTE?
Il modulo è alimentato con 12 V CC (±15%), il consumo di corrente in standby è di 60 mA e il consumo massimo di corrente è di 400 mA.
Quale tensione ammissibile può essere applicata all'ingresso CA?
All'ingresso CA del modulo può essere applicata una tensione consentita fino a 25 V CA, utilizzata per controllare la presenza di alimentazione.
Sintesi
Il GPRS-A LTE è un modulo di monitoraggio avanzato con supporto di rete 2G/3G/4G, che offre ampie funzionalità di notifica e integrazione con sistemi di allarme e automazione. Il dispositivo supporta sensori analogici e digitali, protocolli IoT, gestione remota e aggiornamenti software.
