Nero Tastiera a sfioramento per allarmi SATEL INT-TSH2R-B pannello a parete lettore MIFARE schermo da 7 pollici - Multilingua
- Tastiera a sfioramento INT-TSH2R-B per il funzionamento e la programmazione di SATEL, con lettore di schede di prossimità MIFARE da 13,56 MHz integrato e schermo da 7 pollici con risoluzione 1024×600.
:
INT-TSH2R-B - tastiera touch con lettore di schede di prossimità MIFARE
INT-TSH2R-B è una tastiera touch-screen progettata per il funzionamento e la programmazione delle centrali di allarme SATEL INTEGRA, INTEGRA PLus, VERSA e PERFECTA 64 M. Il dispositivo è dotato di uno schermo in vetro capacitivo da 7 pollici e di un lettore di schede di prossimità MIFARE da 13,56 MHz integrato.
- schermo touchscreen capacitivo in vetro da 7 pollici con supporto per i gesti
- Risoluzione di 1024×600 e visualizzazione di 16,7 milioni di colori (true color)
- Compatibile con le centrali INTEGRA, INTEGRA PLus, VERSA e PERFECTA 64 M
- Lettore di schede di prossimità MIFARE a 13,56 MHz integrato
- Livello di sicurezza di grado 3 secondo la norma EN 50131
Uso e applicazioni previste
La tastiera INT-TSH2R-B è progettata per il funzionamento quotidiano, la programmazione e la supervisione di sistemi di allarme basati sulle centrali INTEGRA, INTEGRA PLus, VERSA e PERFECTA 64 M. Il dispositivo si dimostra valido sia nelle strutture residenziali che in quelle commerciali, fornendo un comodo controllo dei sistemi di segnalazione di effrazione e aggressione e degli elementi di automazione degli edifici, compreso il sistema KNX.
Grazie all'ampio display a colori e all'interfaccia personalizzabile, la tastiera si integra bene sia negli interni moderni che in quelli tradizionali. Il lettore di schede di prossimità MIFARE integrato consente di effettuare il login e il controllo del sistema in modo rapido e comodo, senza bisogno di un codice.
Funzioni ed ergonomia

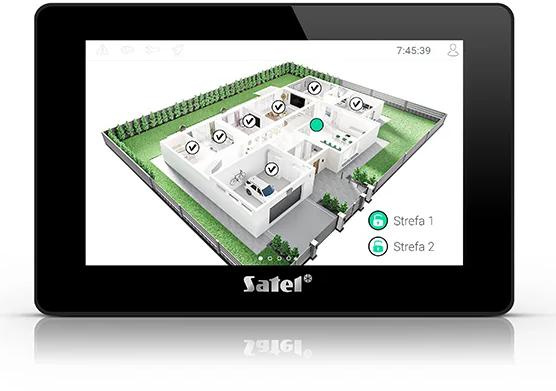

L'interfaccia dell'INT-TSH2R-B si basa su un menu grafico a più livelli che può essere ampiamente configurato e personalizzato. Sono disponibili fino a 24 schermate utente, più di 20 temi grafici predefiniti e la possibilità di creare una composizione personalizzata, che consente di adattare facilmente l'aspetto e le funzionalità al sito specifico e alle preferenze degli utenti.

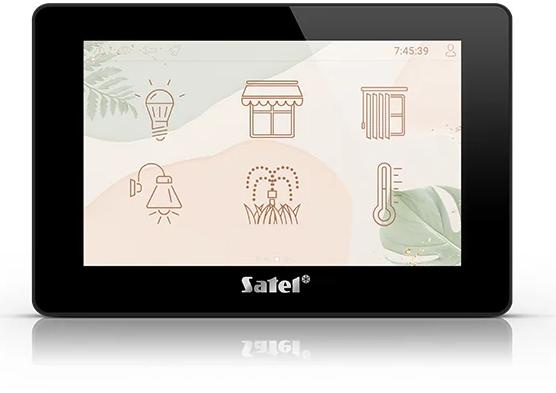

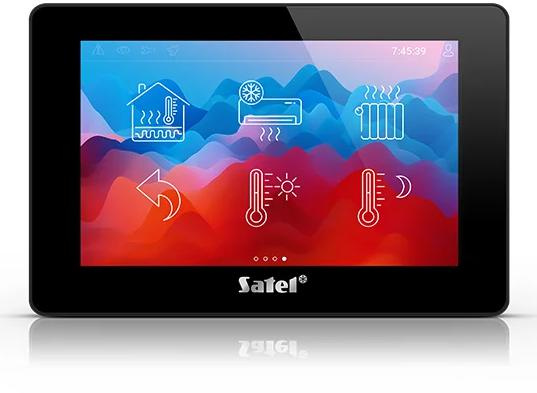

I widget funzionali consentono il controllo diretto di zone, ingressi, uscite e dispositivi di automazione collegati al pannello di controllo. La tastiera consente inoltre di definire i comandi MAKRO, che attivano una serie di funzioni diverse nel pannello di controllo, compresi gli scenari di automazione dell'edificio. È possibile attivare rapidamente gli allarmi panico, INCENDIO e AIUTO, mentre la barra di stato mostra lo stato attuale del sistema.
Comfort operativo e funzionalità aggiuntive

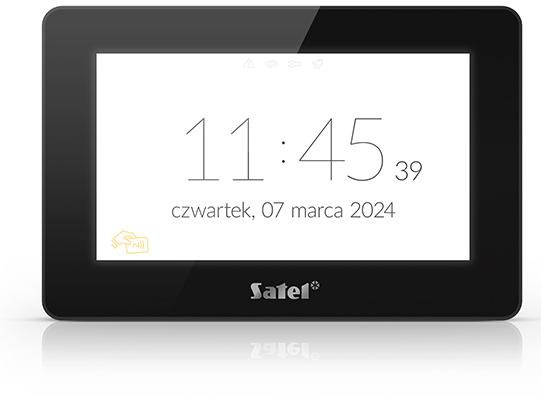

L'INT-TSH2R-B offre uno screensaver configurabile che può visualizzare l'orologio, la data, gli stati delle zone, le zone, le uscite e le temperature (nei sistemi basati sulle centrali INTEGRA, INTEGRA PLus e PERFECTA 64 M). È disponibile anche una funzione di presentazione che funge da macchina fotografica, utilizzando le foto memorizzate su una scheda microSD.
Un altoparlante integrato fornisce una segnalazione acustica con controllo del volume e la retroilluminazione dello schermo può essere impostata in modo indipendente per le modalità "giorno" e "notte". La tastiera è dotata di un contatto antimanomissione che reagisce all'apertura dell'involucro e al distacco del dispositivo dalla parete, nonché di due zone cablate programmabili con supporto per vari tipi di rivelatori e configurazioni parametriche (nei sistemi con centrali INTEGRA e INTEGRA PLus).
Dati tecnici
| Parametro | Valore |
|---|---|
| Modello | INT-TSH2R-B |
| Uso previsto | Tastiera per il funzionamento e la programmazione dei pannelli di controllo INTEGRA, INTEGRA PLus, VERSA, PERFECTA 64 M |
| Schermo | schermo tattile capacitivo in vetro da 7" con supporto per i gesti |
| Risoluzione dello schermo | 1024 × 600 pixel |
| Numero di colori visualizzati | 16,7 milioni di colori (true color) |
| Interfaccia grafica | Multilivello, personalizzabile |
| Numero massimo di schermi utente | Fino a 24 schermate utente |
| Temi grafici | Più di 20 temi predefiniti con la possibilità di creare una composizione personalizzata |
| Widget | Funzionamento da tastiera, controllo del sistema di allarme e dei dispositivi di automazione |
| Comandi MAKRO | Sì, attivazione di una serie di funzioni del pannello di controllo (compresa l'automazione dell'edificio) |
| Attivazione rapida degli allarmi | PANICO, INCENDIO, ASSISTENZA |
| Cooperazione con le centrali di controllo | INTEGRA, INTEGRA PLus (Firmware 1.20 o successivo), VERSA (Firmware 1.10 o successivo), PERFECTA 64 M |
| Screen saver | Visualizzazione di orologio, data, stato delle partizioni, zone, uscite, temperature (INTEGRA, INTEGRA PLus, PERFECTA 64 M) |
| Funzione Photorama | Opzione slideshow |
| Indicatori di stato del sistema | Collocati sulla barra di stato |
| Lettore di schede di prossimità | MIFARE 13,56 MHz (supportato dalle centrali INTEGRA e INTEGRA PLus) |
| Tipi di carte MIFARE supportati | Ultralight CSN/SSN; Classic CSN/SSN/MSN; DESFire (EV1 / EV2 / EV3) CSN/MSN |
| Numero di ingressi cablati programmabili | 2 (solo con centrali INTEGRA e INTEGRA PLus) |
| Tipi di rivelatori supportati nelle zone | Rivelatori di tipo NO, NC, tapparella e vibrazione |
| Configurazioni parametriche di zona | EOL, 2EOL, 3EOL (3EOL in collaborazione con la centrale INTEGRA PLus), programmazione dei valori delle resistenze |
| Altoparlante incorporato | Sì, per segnalazioni acustiche, con controllo del volume |
| Regolazione della retroilluminazione | Sì, con suddivisione in modalità "giorno" e "notte" |
| Lettore di schede di memoria | Lettore di schede microSD incorporato |
| Schede di memoria supportate | microSD, microSDHC |
| Contatto antimanomissione | Reagisce all'apertura della custodia e al suo distacco dalla parete |
| Versioni di colore disponibili | Bianco (INT-TSH2R-W) e nero (INT-TSH2R-B) |
| Tensione di alimentazione | 12 V DC ±15% |
| Assorbimento di corrente in modalità stand-by | 350 mA |
| Consumo massimo di corrente | 475 mA |
| Intervallo di temperatura di esercizio | -10°C ... +55°C |
| Umidità massima | 93 ±3% |
| Classe ambientale secondo EN 50130-5 | II |
| Grado di protezione secondo EN 50131 | Grado 3 |
| Frequenza operativa del lettore | 13,553...13,567 MHz |
| Campo di lettura della carta criptata MC-DF3-2 | Fino a 40 mm |
| Dimensioni dell'alloggiamento (L × H × P) | 196 × 129 × 22 mm |
| Peso | 386 g |
Fonte dati tecnici:scheda tecnica del modello INT-TSH2R-B Link
FAQ - le domande più frequenti
Per quali pannelli di controllo è stata progettata la tastiera INT-TSH2R-B?
La tastiera INT-TSH2R-B supporta le centrali INTEGRA, INTEGRA PLus, VERSA e PERFECTA 64 M, tuttavia è necessario il firmware 1.20 o successivo per le centrali INTEGRA e il firmware 1.10 o successivo per le centrali VERSA.
L'INT-TSH2R-B ha un lettore di schede di prossimità integrato?
Sì, la tastiera è dotata di un lettore di schede di prossimità MIFARE a 13,56 MHz, supportato dalle centrali INTEGRA e INTEGRA PLus.
Quali tipi di schede MIFARE sono supportate dal lettore di INT-TSH2R-B?
Sono supportate le carte MIFARE Ultralight (CSN/SSN), Classic (CSN/SSN/MSN) e DESFire EV1, EV2 ed EV3 (CSN/MSN).
Qual è la diagonale e la risoluzione dello schermo del manipolatore?
Lo schermo ha una diagonale di 7 pollici, è capacitivo e in vetro e ha una risoluzione di 1024×600 pixel con una visualizzazione di 16,7 milioni di colori.
L'interfaccia grafica dell'INT-TSH2R-B è personalizzabile?
Sì, l'interfaccia è multilivello e consente di configurare fino a 24 schermate utente, scegliere tra oltre 20 temi grafici e creare la propria composizione.
La tastiera consente di visualizzare l'orologio e lo stato del sistema in modalità screensaver?
Sì, lo screensaver può presentare l'orologio, la data, lo stato delle partizioni, delle zone, delle uscite e delle temperature nei sistemi basati sulle centrali INTEGRA, INTEGRA PLus e PERFECTA 64 M.
L'INT-TSH2R-B supporta la funzione fotogramma?
Sì, il dispositivo può visualizzare una presentazione come un fotorama utilizzando le foto memorizzate su una scheda microSD.
Quanti ingressi cablati programmabili ha l'INT-TSH2R-B?
La tastiera dispone di due zone cablate programmabili, supportate nei sistemi con centrali INTEGRA e INTEGRA PLus.
Quali configurazioni parametriche delle zone sono supportate?
Le zone supportano le configurazioni EOL, 2EOL e 3EOL, con la configurazione 3EOL disponibile per l'uso con la centrale INTEGRA PLus, con valori di resistenza programmabili.
Qual è la tensione di alimentazione della tastiera?
La tastiera è alimentata da 12 V CC ±15%.
Qual è il consumo di corrente dell'INT-TSH2R-B?
Il consumo di corrente in standby è di 350 mA e quello massimo di 475 mA.
In quale intervallo di temperatura può funzionare l'INT-TSH2R-B?
L'intervallo di temperatura della tastiera è compreso tra -10°C e +55°C.
Quali sono le dimensioni e il peso dell'alloggiamento della tastiera?
Le dimensioni dell'alloggiamento sono 196 × 129 × 22 mm (larghezza × altezza × spessore) e il peso dell'unità è di 386 g.
Che grado di protezione ha la INT-TSH2R-B?
La tastiera è conforme al livello di sicurezza di grado 3 secondo la norma EN 50131.
Il dispositivo è protetto contro le manomissioni?
Sì, l'INT-TSH2R-B è dotato di un contatto antimanomissione che reagisce all'apertura dell'alloggiamento e al distacco dalla parete.
Quali schede di memoria sono supportate dal lettore integrato?
Il lettore integrato supporta schede di memoria microSD e microSDHC.
In quali versioni di colore è disponibile la tastiera?
La tastiera è disponibile in bianco come INT-TSH2R-W e in nero come INT-TSH2R-B.
Qual è la frequenza di funzionamento del lettore di schede di prossimità?
Il lettore di schede opera nella banda 13.553...13.567 MHz.
Qual è il campo di lettura della carta criptata MC-DF3-2?
Il campo di lettura della carta criptata MC-DF3-2 è fino a 40 mm.
A quale classe ambientale appartiene il dispositivo?
La tastiera appartiene alla classe ambientale II secondo la norma EN 50130-5.
Sommario
INT-TSH2R-B è una tastiera touch-screen avanzata con lettore di schede MIFARE, progettata per la collaborazione con le centrali SATEL INTEGRA, INTEGRA PLus, VERSA e PERFECTA 64 M. Il dispositivo combina ampie capacità di configurazione dell'interfaccia, supporto per l'automazione degli edifici ed elevata sicurezza di grado 3.
