Pannello di controllo cablato GSM GPRS SATEL PERFECTA 32 scheda principale 8 32 zone 2 zone Grado 2 - Lingua polacca
- La scheda principale del pannello di controllo PERFECTA 32 per la protezione di oggetti di piccole e medie dimensioni, con modulo GSM/GPRS integrato e supporto per un massimo di 32 ingressi programmabili cablati.
:
Centrale PERFECTA 32 SATEL
Il pannello di controllo PERFECTA 32 è una scheda principale per sistemi di allarme progettata per la protezione di oggetti di piccole e medie dimensioni, conforme al livello di sicurezza di grado 2 secondo la norma EN 50131. Il dispositivo offre un modulo di comunicazione GSM/GPRS integrato, ampie funzioni di notifica e una configurazione flessibile di ingressi, uscite e zone.
- Conforme alla norma EN 50131, livello di sicurezza di grado 2
- Supporto per 8 - 32 ingressi programmabili cablati
- Da 4 a 12 uscite programmabili cablate e 2 uscite di potenza
- Modulo GSM/GPRS integrato con due slot nano-SIM
- Possibilità di suddividere il sistema in 2 zone con 3 modalità di sorveglianza in ciascuna di esse
Scopo e utilizzo della centrale PERFECTA 32
Le centrali della serie PERFECTA, tra cui PERFECTA 32, sono destinate alla protezione di oggetti di piccole e medie dimensioni, come appartamenti, case unifamiliari, segmenti di case a schiera, uffici e piccole aziende. Il sistema basato su questa scheda madre si distingue per la rapidità di installazione, la semplicità di configurazione e il funzionamento facile e intuitivo dal livello delle tastiere e di unapLicazione mobile.
Il pannello di controllo consente di suddividere l'impianto in 2 zone con 3 modalità di attivazione in ciascuna zona (giorno, notte, completo) e ogni ingresso può essere assegnato a una o entrambe le zone. Grazie all'espandibilità con moduli di ingresso e uscita aggiuntivi, il sistema consente di collegare altri rilevatori, sirene e attuatori per controllare, ad esempio, porte di garage, tapparelle o irrigatori da giardino.
Funzioni di comunicazione e utilizzo da parte dell'utente
Il modulo GSM/GPRS integrato con due slot nano-SIM offre un'ampia gamma di possibilità di comunicazione, tra cui la cooperazione con lapLikation mobile PERFECTA CONTROL (con supporto per le notifiche PUSH), il monitoraggio degli eventi alle stazioni di monitoraggio, le notifiche SMS e vocali, nonché la configurazione a distanza del programma PERFECTA Soft. Sono supportate due schede SIM, il che aumenta l'affidabilità della comunicazione selezionando automaticamente un secondo operatore in caso di problemi di copertura con il primo.
Il pannello di controllo permette di comandare il sistema con l'uso di tastiere PRF-LCD (fino a 4), epLicazione del cellulare PERFECTA CONTROL e dei telecomandi che operano nella banda dei 433 MHz in collaborazione con il modulo INT-RX-S (è richiesto il firmware PERFECTA 32 versione 1.02 o successiva). Il sistema offre 15 password utente e 1 password di servizio, una memoria di 3584 eventi, 8 timer con impostazione delle eccezioni e funzioni di diagnostica automatica dei componenti di base.
Alimentazione, sicurezza ed espansione del sistema
Il PERFECTA 32 è dotato di un alimentatore switching integrato con protezione da sovraccarico, protezione da scaricamento totale della batteria e corrente di carica regolabile. L'alimentatore eroga 12 V CC ±15% con una corrente di uscita di 2 A, dispone di uscite AUX e KPD e supporta il funzionamento entro la tensione di alimentazione e l'intervallo di temperatura ambientale specificati. Il sistema prevede il monitoraggio dello stato della batteria attraverso tensioni di soglia per la notifica dei guasti e lo spegnimento della batteria.

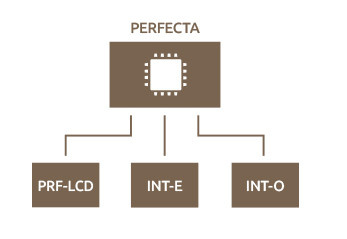

La scheda elettronica del pannello di controllo dispone di 8 ingressi programmabili cablati e 4 uscite programmabili cablate con la possibilità di aumentare il numero di ingressi a 32 e di uscite a 12 utilizzando gli espansori INT-E e INT-O o INT-ORS. È previsto un bus di comunicazione per collegare tastiere, moduli di espansione ed espansioni per portachiavi a 433 MHz. Il software della centrale può essere aggiornato (firmware) e la configurazione del sistema viene eseguita localmente dalla tastiera o tramite il programma PERFECTA Soft - localmente tramite RS-232 (TTL) o in remoto tramite GPRS.
Dati tecnici
| Parametro | Valore |
|---|---|
| Tipo di dispositivo | Scheda principale del pannello di controllo PERFECTA 32 |
| Grado di protezione secondo EN 50131 | Grado 2 |
| Classe ambientale secondo EN 50130-5 | II |
| Numero di zone | 2 |
| Modalità di sorveglianza per zona | 3 (giorno, notte, completo - secondo il produttore) |
| Ingressi cablati programmabili (a bordo) | 8 |
| Numero massimo di ingressi programmabili | 32 |
| Configurazioni degli ingressi | NO, NC, EOL, 2EOL/NO, 2EOL/NC |
| Numero di uscite a filo programmabili (a bordo) | 4 |
| Numero massimo di uscite programmabili | 12 |
| Uscite programmabili a bassa corrente | 25 mA / 12 V CC |
| Uscite programmabili ad alta corrente | 1000 mA / 12 V CC |
| Numero di uscite di potenza | 2 |
| Uscita AUX | 500 mA / 12 V CC |
| Uscita KPD | 500 mA / 12 V CC |
| Bus di comunicazione | 1 |
| Numero massimo di tastiere | fino a 4 (PRF-LCD) |
| Moduli di espansione di ingresso | INT-E |
| Moduli di espansione di uscita | INT-O, INT-ORS |
| Espansione portachiavi | INT-RX-S (433 MHz) |
| Numero di portachiavi a 433 MHz supportati | fino a 15 (richiede INT-RX-S, PERFECTA 32 v1.02 o firmware successivo) |
| Moduli integrati | GSM/GPRS (2 slot SIM), modulo vocale, modulo di verifica allarme acustico |
| Numero di slot SIM | 2 (nano-SIM) |
| Numeri di telefono per la notifica | 8 |
| Messaggi vocali | 16 |
| Utenti | 15 |
| Password | 15 password utente, 1 password di servizio |
| Memoria eventi | 3584 |
| Timer | 8 (è possibile impostare eccezioni) |
| Tensione di alimentazione (±15%) | 18 V CA, 50-60 Hz |
| Tensione di uscita dell'alimentazione | 12 V CC ±15% |
| Corrente di uscita dell'alimentazione | 2 A |
| Corrente di carica della batteria | 500 mA |
| Consumo di corrente in standby (dall'alimentazione) | 150 mA |
| Consumo massimo di corrente (dall'alimentazione) | 180 mA |
| Consumo di corrente dalla batteria in modalità stand-by | 100 mA |
| Consumo massimo di corrente dalla batteria | 160 mA |
| Tensione di notifica guasto batteria (±10%) | 11 V |
| Tensione di spegnimento della batteria (±10%) | 10,5 V |
| Intervallo di tensione di uscita | 10,5 V...14 V DC |
| Trasformatore consigliato | 40 VA |
| Intervallo di temperatura di esercizio | -10...+55 °C |
| Umidità massima | 93 ±3% |
| Dimensioni della scheda elettronica | 160 x 68 mm |
| Peso | 105 g |
Fonte dei dati tecnici:scheda tecnica di PERFECTA 32 Link
FAQ - Domande frequenti
1. A quali oggetti è destinato il pannello di controllo PERFECTA 32?
La centrale PERFECTA 32 è destinata alla sicurezza di oggetti di piccole e medie dimensioni, come appartamenti, case unifamiliari, segmenti, uffici e piccole aziende.
2. Quante zone può gestire PERFECTA 32?
PERFECTA 32 supporta 2 zone, ciascuna con la possibilità di impostare tre modalità di sorveglianza.
3. Qual è il numero massimo di zone programmabili in questa centrale?
Il numero massimo di ingressi programmabili è 32.
4. Quante uscite programmabili sono disponibili nel sistema PERFECTA 32?
Sulla scheda sono presenti 4 uscite programmabili e con i moduli di espansione si possono ottenere fino a 12 uscite programmabili.
5. PERFECTA 32 dispone di un modulo GSM/GPRS integrato?
Sì, il pannello di controllo è dotato di un modulo GSM/GPRS integrato con due slot per schede nano-SIM.
6. È possibile controllare il sistema tramite un cellularepL?
Sì, il sistema può essere controllato tramite unapLicazione del cellulare PERFECTA CONTROL.
7. Quante schede SIM si possono installare nel pannello di controllo PERFECTA 32?
Nel pannello di controllo possono essere installate due schede nano-SIM.
8. PERFECTA 32 funziona con i telecomandi?
Sì, dopo aver collegato il modulo INT-RX-S, la centrale può gestire fino a 15 telecomandi operanti in banda 433 MHz.
9. Quali tastiere possono funzionare con PERFECTA 32?
La centrale è compatibile con le tastiere PRF-LCD, di cui è possibile collegare fino a 4 tastiere.
10. Come si configura la centrale PERFECTA 32?
La configurazione è possibile localmente dal livello della tastiera o con l'uso del software PERFECTA Soft, nonché da remoto tramite GPRS.
11. Quante password utente si possono programmare nel pannello di controllo?
Nel pannello di controllo possono essere programmate 15 password utente e 1 password di servizio.
12. Il pannello di controllo registra lo storico degli eventi?
Sì, PERFECTA 32 ha una memoria di 3584 eventi.
13. Qual è l'intervallo di temperatura di funzionamento dell'unità?
L'intervallo di temperatura operativa del pannello di controllo è compreso tra -10 e +55 °C.
14. Qual è l'umidità massima dell'ambiente operativo?
L'umidità massima dell'ambiente operativo è del 93% ±3%.
15. Qual è la tensione di alimentazione del pannello di controllo PERFECTA 32?
La tensione di alimentazione è di 18 V CA ±15% a una frequenza di 50-60 Hz.
16. Qual è la potenza consigliata del trasformatore?
Il produttore raccomanda l'uso di un trasformatore da 40 VA.
17. È possibile aggiornare il software del pannello di controllo?
Sì, il pannello di controllo consente di aggiornare il software (firmware).
18. Quali livelli di uscita di potenza sono disponibili?
Sulla scheda sono disponibili le uscite AUX 500 mA / 12 V CC e KPD 500 mA / 12 V CC.
19. Il pannello di controllo è dotato di protezione della batteria?
Sì, l'alimentatore è dotato di una protezione contro la scarica totale della batteria e di soglie di tensione per la notifica dei guasti e lo spegnimento della batteria.
20. Qual è il peso della scheda elettronica di PERFECTA 32?
Il peso della scheda elettronica è di 105 g.
Sintesi
Il PERFECTA 32 è una scheda madre di pannello di controllo compatta, progettata per locali di piccole e medie dimensioni, che offre ampie funzioni di comunicazione e una configurazione flessibile di ingressi, uscite e zone. L'alimentazione switching integrata, il modulo GSM/GPRS con due schede SIM e la conformità ai requisiti di Grado 2 EN 50131 garantiscono un elevato livello di sicurezza e affidabilità del sistema.
