BFT PHOBOS BT B25 KIT IT per cancelli a battente (R935358 00004) (2614858)

Scopo

Questo kit completo a 24 V è progettato per cancelli a battente in cui il peso massimo dell'anta è fino a 400 kg e la lunghezza non supera i 3 metri. Rispetto alla serie Phobos BT A, in questa versione i finecorsa sono posizionati nella parte superiore, il che, insieme alla funzione autoSET - attivata dalla vibrazione del motore - consente un'impostazione rapida e precisa della posizione.

La distanza massima dall'asse della cerniera al bordo del montante è di 14 cm.

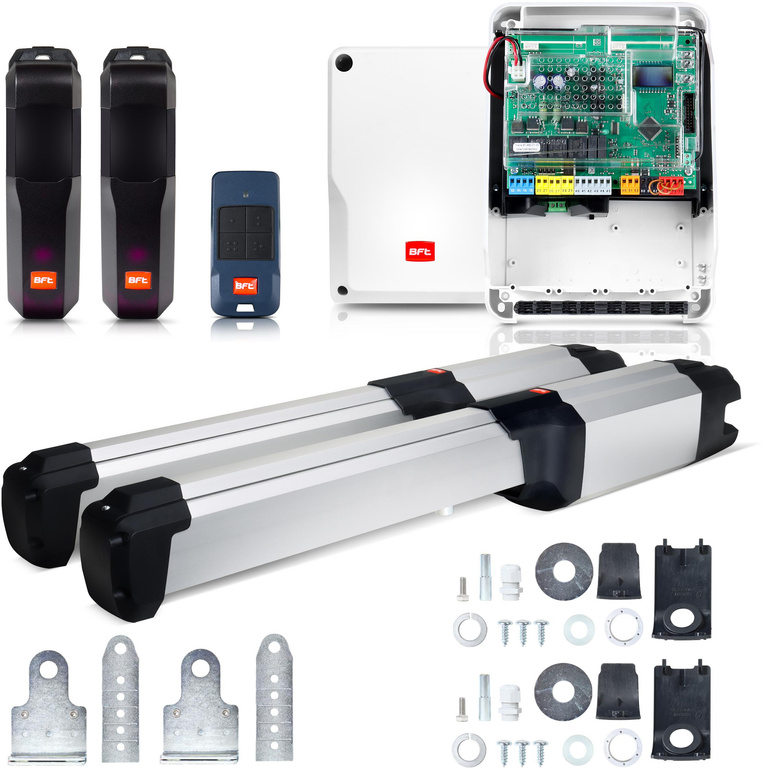

Il set comprende:

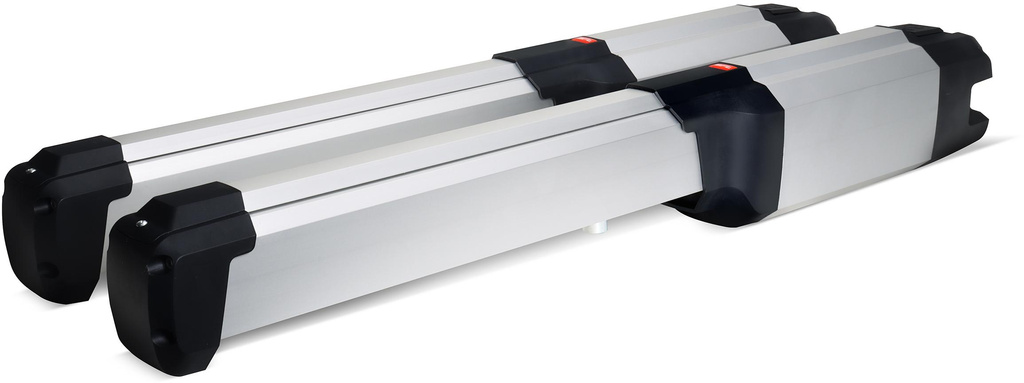

• Set di due attuatori Phobos BT B25
• Unità di controllo Thalia BT A80 DUO
• Alloggiamento dell'unità di controllo
• Fotocellule Compacta A20-180
• 1 telecomando Mitto COOL C4
• Set di accessori per il montaggio (staffe, viti, pressacavi, rondelle, coperture, ecc.)
• Chiavi per il disaccoppiamento dell'azionamento

NOTA BENE: le staffe standard contenute nei kit sono lamiere dritte che escono dall'attuatore - le staffe SFR non sono incluse.

Caratteristiche principali

• Attuatori dedicati ai cancelli a battente in applicazioni residenziali
• Azionamento alimentato a 24 V
• Dotato di finecorsa magnetici

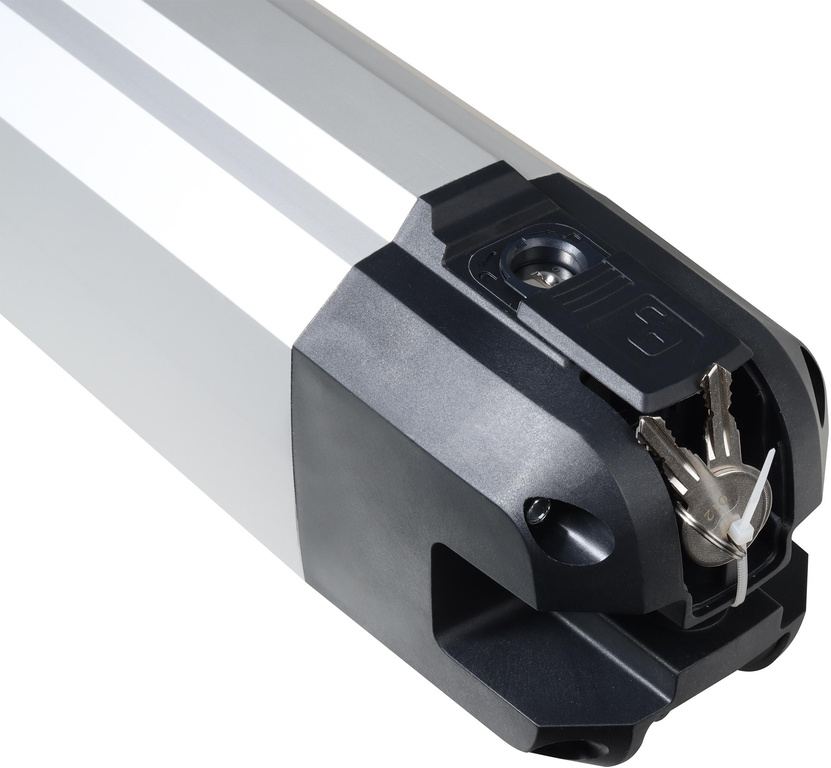

• Disattivazione tramite chiave personalizzata
• Funzione di rilevamento amperometrico degli ostacoli
• Progettato per un massimo di 80 cicli al giorno
• Innovativo montaggio su palo con perno magnetico
• Sistema D-Track per il controllo dinamico della coppia

Descrizione

BFT PHOBOS BT B25 KIT PL è progettato per cancelli a battente con un peso massimo dell'anta fino a 400 kg e una lunghezza fino a 3 metri. Alimentato a 24V, è dotato di una moderna centralina THALIA BT A80 DUO, che integra un ricevitore radio a due canali con codice a variazione dinamica e memoria per 128 telecomandi.

Gli attuatori sono caratterizzati da finecorsa magnetici che operano in apertura e in chiusura e la funzione di disaccoppiamento tramite chiave personalizzata aumenta la sicurezza dell'intero sistema. Inoltre, la funzione di rilevamento amperometrico degli ostacoli e il sistema D-Track garantiscono il funzionamento regolare dell'unità con una frequenza fino a 80 cicli al giorno.

Un'innovativa soluzione di montaggio della staffa del palo magnetico migliora l'estetica dell'installazione, mentre il design aggiornato del dado del bullone di trazione riduce al minimo il rischio di contaminazione del meccanismo.

Il sistema D-Track regola dinamicamente la forza motrice, aumentandola in inverno e diminuendola in estate, garantendo affidabilità e sicurezza d'uso.

Telecomando a 4 canali BFT MITTO COOL C4

Telecomando originale a 4 canali di BFT, progettato per la compatibilità con la maggior parte dei convertitori di frequenza di questo produttore. Le moderne soluzioni garantiscono la collaborazione sia con i pannelli di controllo più recenti che con quelli più vecchi.

Rispetto al modello MITTO B4 (D111906), il telecomando è caratterizzato da:

• Blocco della copia del segnale da parte di dispositivi di altre marche
• Funzione Replay integrata per la copia del segnale a distanza
• Pulsanti più grandi per un utilizzo più semplice

Fotocellule BFT Compacta A20-180 (trasmettitore+ricevitore)

Le fotocellule Compacta sono un eccellente sostituto del modello BFT Desme. Il dispositivo offre un angolo di visione regolabile fino a 180° (+/- 90° nel trasmettitore e nel ricevitore) e una portata fino a 20 metri, con una portata garantita di 10 metri in tutte le condizioni.

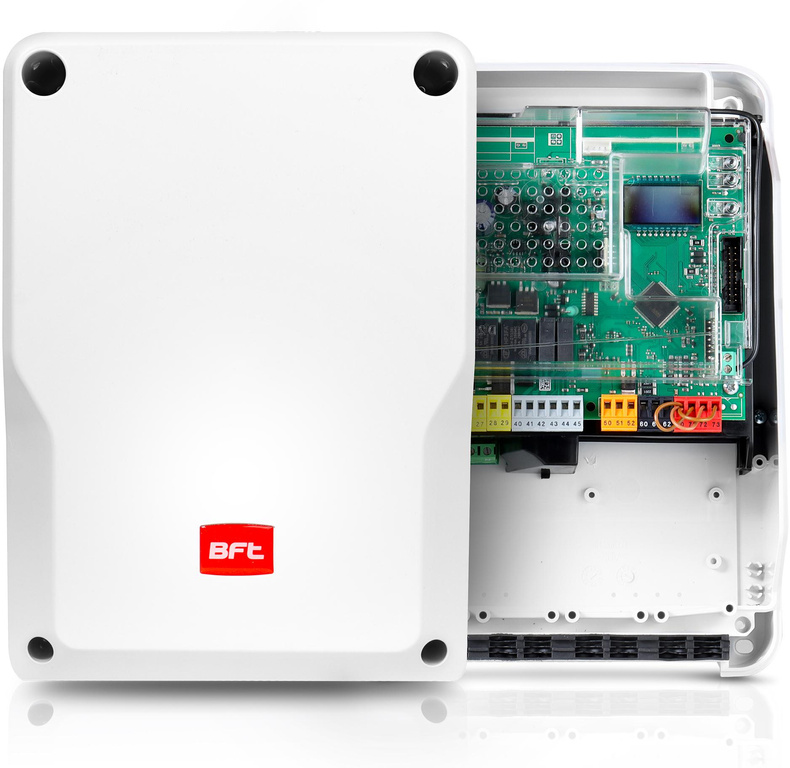

Unità di controllo BFT Thalia BT A80 DUO

L'unità di controllo THALIA BT A80 DUO con display LCD è stata progettata per il funzionamento di attuatori come PHOBOS BT, IGEA BT, GIUNO o ELI 250 N BT, funzionanti a 24V. Rappresenta un'alternativa moderna al modello Thalia Light, offrendo una radio integrata con codice dinamico e memoria per 128 telecomandi, oltre a ingressi e uscite programmabili per supportare due linee di fotocellule indipendenti.

Nota: il pannello di controllo non è compatibile con i vecchi telecomandi Mitto B2 (D111904) e Mitto B4 (D111606).

• Supporto per serratura a sblocco elettrico: SÌ
• Apertura pedonale con timer: SÌ
• Sensore di illuminazione: SÌ
• Comunicazione: NO
• Funzionamento della serratura magnetica elettrica: SÌ
• Funzionamento della lampada di segnalazione: SÌ
• Controllo dei semafori: SÌ
• Funzionamento dei bordi di sicurezza (barre di sicurezza): SÌ
• Potenza di uscita massima: 180W
• Indicazione di manutenzione: SÌ
• Funzionamento della luce di benvenuto: SÌ
• Connettore AUX 1 configurabile: SÌ
• Alimentazione del pannello di controllo: 220-230V
• Illuminazione di zona: SÌ
• Test fotocellule: SÌ
• Numero massimo di telecomandi: 128
• Funzionamento dell'illuminazione delle scale: SÌ
• Funzione wicket: SÌ
• Test delle strisce di bordo: SÌ
• Display: SÌ
• Consumo di energia in modalità standby: <0,5W
• Indicazione dello stato della porta: SÌ
• Allarme apertura porta: SÌ
• Funzionamento della serratura elettrica: SÌ
• Apertura con timer: SÌ

Caratteristiche tecniche

• Alimentazione: 230V +/- 10% 50Hz
• Motore: 24V
• Consumo di energia: 40W
• Lunghezza massima dell'ala: 2,5 m
• Peso massimo dell'ala: 400 kg
• Tempo di apertura: 15 sec.
• Corsa di lavoro: 360 mm
• Angolo di apertura massimo: 119 gradi
• Decelerazione: SÌ
• Bloccaggio: meccanico
• Sblocco: chiave personalizzata
• Tipo di rilevamento ostacoli: elettronico
• Risposta agli ostacoli: D-Track
• Finecorsa: magnetico
• Temperatura di funzionamento: da -20 C a +55 C
• Grado di protezione: IP X4
• Lubrificazione ingranaggi: grasso
• Modalità di funzionamento: 80 cicli al giorno
• Peso dell'attuatore: 6 kg
• Applicazione per pali: acciaio o muratura
• Unità di controllo: Thalia BT A80 DUO
• Funzione di sgancio: SÌ
• Funzione di autoapprendimento (autoSET): SÌ
• Rallentamenti in apertura e chiusura: SÌ
• Funzione di chiusura automatica: SÌ
• Funzione di chiusura automatica dopo il superamento di una linea di fotocellule: SÌ

*IMPORTANTE!

Il peso massimo dell'anta diminuisce con l'aumentare della lunghezza! Un'anta di 3 m consente un peso massimo di 200 kg, mentre un cancello di 400 kg può avere una lunghezza massima di 1,5 m.

*Sistema D-Track - controllo dinamico della coppia

L'operatore è dotato del sistema D-Track, una soluzione intelligente basata sulla tecnologia dei controllori a microprocessore BFT, che monitora e regola continuamente la coppia. Analizzando diversi indicatori, il sistema seleziona con precisione la forza necessaria per eseguire l'operazione, facilitando all'installatore l'ottenimento delle certificazioni richieste.

A differenza delle unità di controllo tradizionali che applicano livelli di forza fissi, D-Track registra anche le piccole fluttuazioni, garantendo che l'azionamento risponda solo agli ostacoli reali.

*U-link - tecnologia BFT per la comunicazione delle periferiche con i sistemi di automazione

U-link è una piattaforma universale che consente di creare ecosistemi tecnologici coerenti controllati tramite smartphone, grazie alle schede di espansione B EBA.

Una volta installata la scheda di espansione nell'azionamento, è sufficiente installare l'app U-Control per sfruttare appieno le funzioni di controllo remoto.

L'app consente di controllare uno o più dispositivi compatibili tramite il protocollo U-link, permettendo di aprire, chiudere e monitorare lo stato del cancello da qualsiasi luogo.

• Con una connessione a Internet, l'utente può gestire il cancello da qualsiasi luogo, ad esempio consentendo l'accesso al giardiniere quando è fuori casa.

L'unità di controllo BFT Thalia DUO dispone di due ingressi U-LINK
