BFT PHOBOS BT B40 KIT IT per cancelli a battente (R935359 00005) (2614863)

Scopo

Si tratta di un kit completo a 24V dedicato ai cancelli a battente, progettato per azionare ante con peso massimo fino a 700 kg e lunghezza fino a 4 m. A differenza degli operatori Phobos BT A, in questa versione i finecorsa sono posizionati nella parte superiore dell'unità, il che, unito alla funzione autoSET - coadiuvata dalle vibrazioni del motore - rende il posizionamento rapido e preciso.

La distanza massima tra l'asse della cerniera e il bordo del palo è di 14 cm.

Il set comprende:

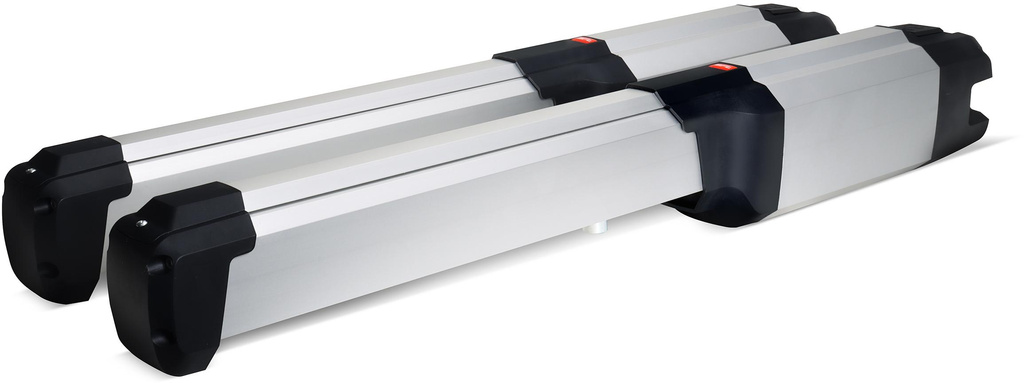

• Set di due attuatori Phobos BT B40
• Unità di controllo Thalia BT A80 DUO

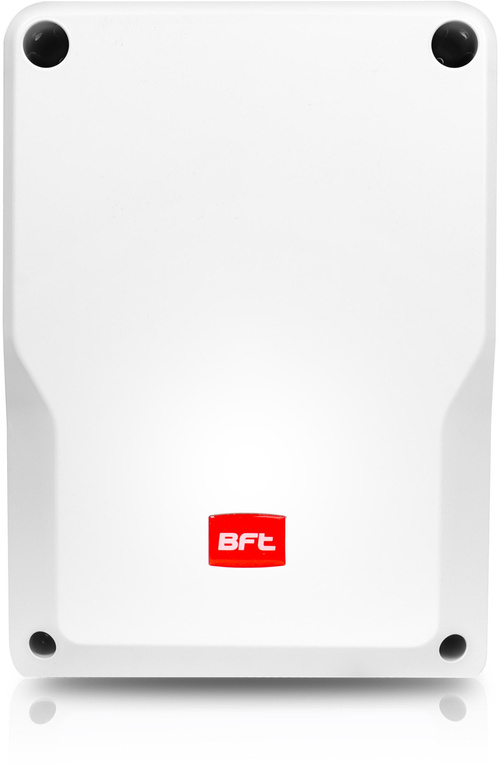

• Alloggiamento dell'unità di controllo
• Fotocellule Compacta A20-180
• 1 telecomando Mitto COOL C4
• Set di accessori per il montaggio (staffe, viti, pressacavi, rondelle, coperture, ecc.)
• Chiavi per il disaccoppiamento degli azionamenti

NOTA: Le staffe standard contenute nei kit sono lamiere dritte che escono dall'attuatore. Le staffe SFR non sono incluse nel kit.

Caratteristiche principali

• Attuatori dedicati ai cancelli a battente in applicazioni residenziali
• Unità di azionamento alimentata a 24 V
• Finecorsa magnetici
• Sblocco a chiave personalizzato
• Funzione di rilevamento amperometrico degli ostacoli
• Progettato per un massimo di 80 cicli al giorno
• Innovativo montaggio su palo con perno magnetico
• Sistema D-Track per il controllo dinamico della coppia

Descrizione

BFT PHOBOS BT B40 KIT PL è una soluzione dedicata ai cancelli a battente con un peso massimo dell'anta di 700 kg e una lunghezza massima di 4 metri. Il dispositivo è dotato di un motore alimentato a 24V, mentre la centralina THALIA BT A80 DUO, integrata con un ricevitore radio a due canali e una memoria per 128 telecomandi, consente un controllo preciso dell'operatore.

Gli attuatori sono dotati di finecorsa magnetici sia per l'apertura che per la chiusura e la possibilità di disaccoppiamento con una chiave personalizzata garantisce un elevato livello di sicurezza. Un ulteriore vantaggio del kit è la funzione di rilevamento amperometrico degli ostacoli e la possibilità di operare con una frequenza fino a 80 cicli al giorno.

Innovativo è anche il sistema di fissaggio alla staffa del palo con un perno magnetico, che migliora l'estetica dell'installazione in quanto questo elemento rimane invisibile. È stato migliorato anche il design del dado del bullone di trazione, che protegge il meccanismo dalla contaminazione grazie alla sua sede più profonda.

Il sistema D-Track consente la regolazione dinamica delle forze di trazione: in inverno aumenta automaticamente la forza e in estate la diminuisce, garantendo un funzionamento fluido e un rilevamento efficace degli ostacoli reali.

Telecomando a 4 canali BFT MITTO COOL C4

Telecomando originale a 4 canali di BFT, progettato per la maggior parte dei motori di questo produttore. Il dispositivo è compatibile sia con i pannelli di controllo più recenti che con quelli più vecchi.

Rispetto al modello MITTO B4 (D111906), questo telecomando presenta le seguenti caratteristiche:

• Blocco della copia del segnale da parte di dispositivi diversi da BFT
• Funzione Replay integrata per la copia del segnale a distanza
• Pulsanti più grandi per un utilizzo più semplice

Fotocellule BFT Compacta A20-180 (trasmettitore+ricevitore)

Le fotocellule Compacta sono un'efficace alternativa al modello BFT Desme. Il dispositivo consente un angolo di visione regolabile di 180° (+/- 90° nel trasmettitore e nel ricevitore) e offre una portata fino a 20 metri, con 10 metri come portata garantita in tutte le condizioni.

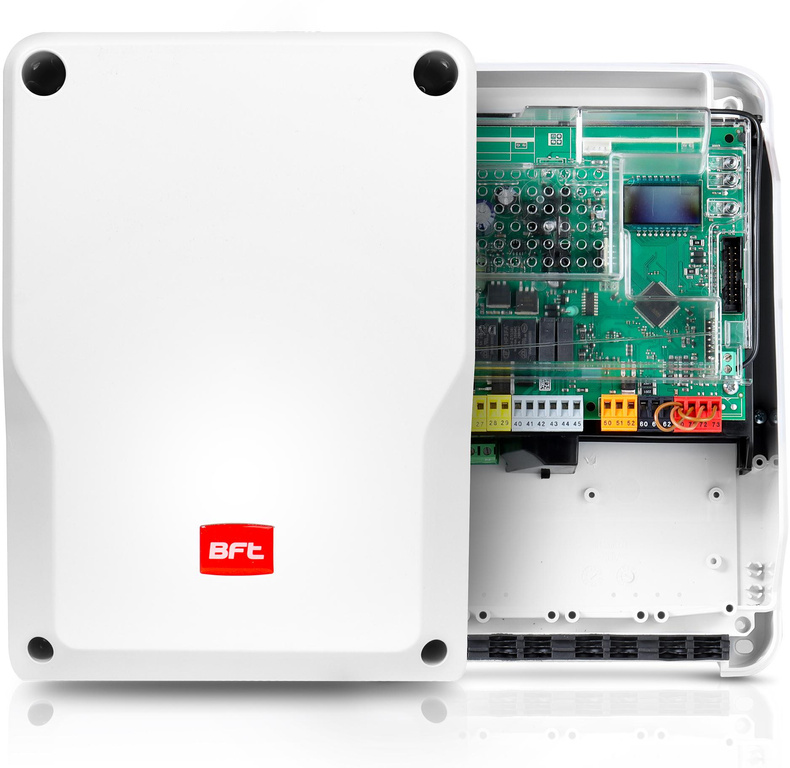

Unità di controllo BFT Thalia BT A80 DUO

L'unità di controllo THALIA BT A80 DUO con display LCD è progettata per azionare attuatori come PHOBOS BT, IGEA BT, GIUNO o ELI 250 N BT. Sostituisce il modello Thalia Light, offrendo un ricevitore radio integrato con codice a variazione dinamica e memoria per 128 telecomandi.

La centralina dispone di ingressi/uscite programmabili e supporta due linee di fotocellule indipendenti. Importante: l'unità non è compatibile con i vecchi telecomandi Mitto B2 (D111904) e Mitto B4 (D111606).

• Supporto per serratura a sblocco elettrico: SÌ
• Apertura pedonale con timer: SÌ
• Sensore di illuminazione: SÌ
• Comunicazione: NO
• Funzionamento della serratura magnetica elettrica: SÌ
• Funzionamento della lampada di segnalazione: SÌ
• Controllo dei semafori: SÌ
• Funzionamento dei bordi di sicurezza (barre di sicurezza): SÌ
• Potenza di uscita massima: 180W
• Indicazione di manutenzione: SÌ
• Funzionamento della luce di benvenuto: SÌ
• Connettore AUX 1 configurabile: SÌ
• Alimentazione del pannello di controllo: 220-230V
• Illuminazione di zona: SÌ
• Test fotocellule: SÌ
• Numero massimo di telecomandi: 128
• Funzionamento dell'illuminazione delle scale: SÌ
• Funzione wicket: SÌ
• Test delle strisce di bordo: SÌ
• Display: SÌ
• Consumo di energia in modalità standby: <0,5W
• Indicazione dello stato della porta: SÌ
• Allarme apertura porta: SÌ
• Funzionamento della serratura elettrica: SÌ
• Apertura con timer: SÌ

Caratteristiche tecniche

• Alimentazione: 230V +/- 10% 50Hz
• Motore: 24V
• Consumo di energia: 40W
• Lunghezza massima dell'ala: 4 m
• Peso massimo delle ante: 700 kg
• Tempo di apertura: 20 sec.
• Corsa di lavoro: 400 mm
• Angolo di apertura massimo: 124 gradi
• Decelerazione: SÌ
• Bloccaggio: meccanico
• Sblocco: chiave personalizzata
• Tipo di rilevamento ostacoli: elettronico
• Risposta agli ostacoli: D-Track
• Finecorsa: magnetico
• Temperatura di funzionamento: da -20°C a +55°C
• Grado di protezione: IP X4
• Lubrificazione ingranaggi: grasso
• Modalità di funzionamento: 80 cicli al giorno
• Peso dell'attuatore: 8 kg
• Applicazione per pali: acciaio o muratura
• Unità di controllo: Thalia BT A80 DUO
• Funzione wicket: SÌ
• Funzione di autoapprendimento (autoSET): SÌ
• Rallentamenti in apertura e chiusura: SÌ
• Funzione di chiusura automatica: SÌ
• Funzione di chiusura automatica dopo il superamento di una linea di fotocellule: SÌ

*IMPORTANTE!

Il peso massimo dell'anta diminuisce con l'aumentare della lunghezza! Un'anta di 4 m consente un peso massimo di 200 kg, mentre un cancello di 700 kg non dovrebbe superare i 2 m di lunghezza.

*Sistema D-Track - controllo dinamico della coppia

L'operatore è dotato del sistema D-Track, una soluzione intelligente basata sulla tecnologia di controllo a microprocessore BFT, che monitora e regola continuamente la forza di azionamento. Analizzando diversi indicatori, il sistema ottimizza la coppia, facilitando all'installatore l'ottenimento delle certificazioni richieste e garantendo un funzionamento preciso in qualsiasi condizione.

Le unità di controllo tradizionali spesso non registrano le variazioni più lievi, il che può portare a un falso rilevamento degli ostacoli. Il sistema D-Track assicura che l'azionamento funzioni sempre in modo fluido, rispondendo agli ostacoli reali.

*U-link - tecnologia BFT per la comunicazione delle periferiche con i sistemi di automazione

U-link è una piattaforma universale che consente di creare ecosistemi tecnologici coerenti, gestibili tramite smartphone grazie alle schede di espansione B EBA.

Una volta installata la scheda di espansione nell'azionamento, è sufficiente installare l'app U-Control per sfruttare appieno le funzioni di controllo remoto.

L'app permette di controllare uno o più dispositivi compatibili tramite il protocollo U-link, consentendo l'apertura, la chiusura e il monitoraggio in tempo reale dello stato del cancello.

• Con una connessione a Internet, l'utente può gestire il cancello da qualsiasi luogo, ad esempio consentendo l'accesso al giardiniere quando è fuori casa.

L'unità di controllo BFT Thalia DUO dispone di due ingressi U-LINK
