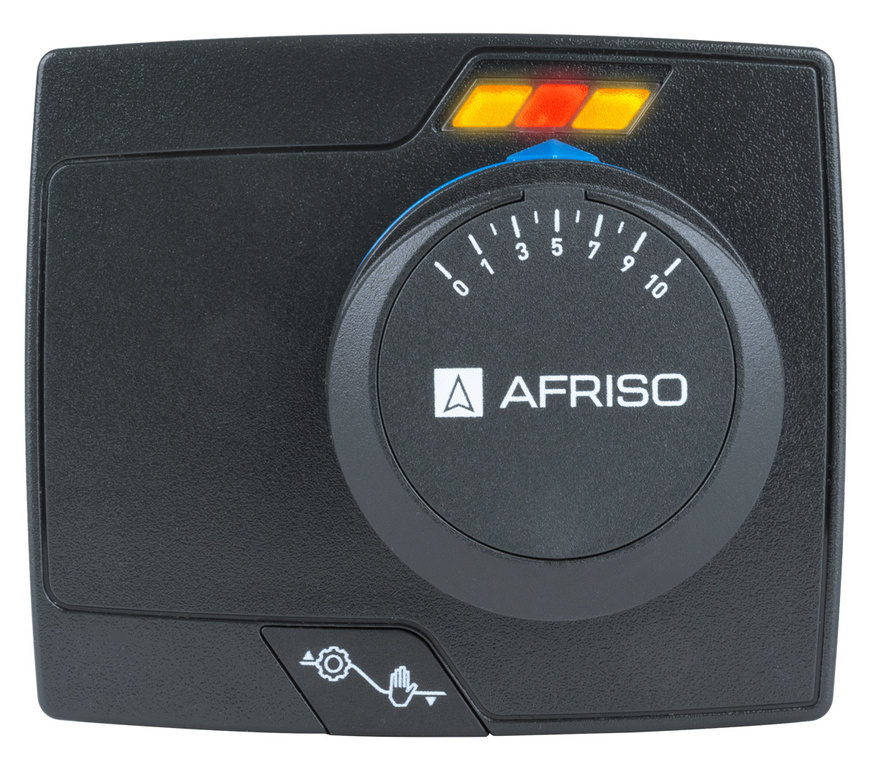

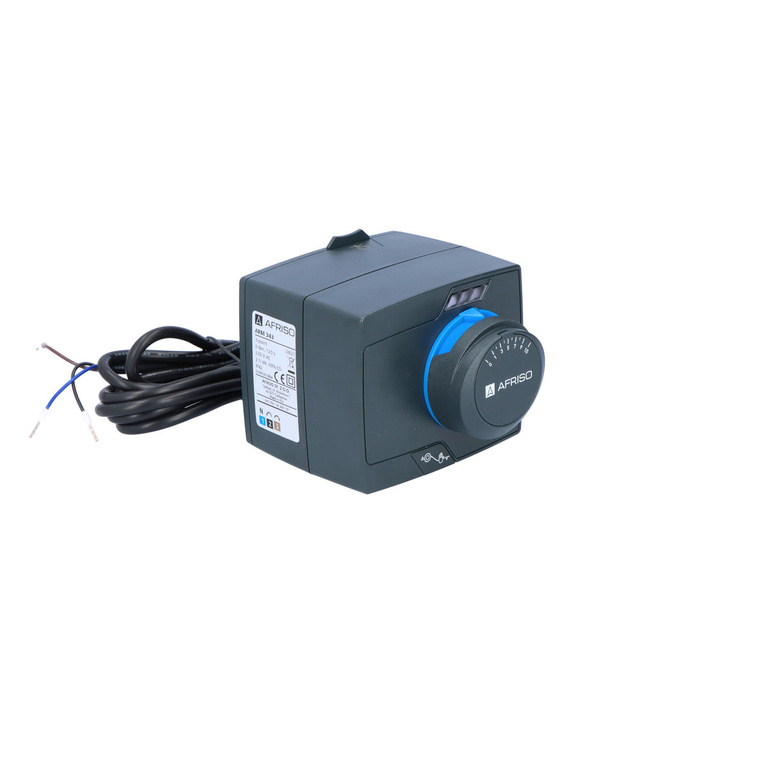

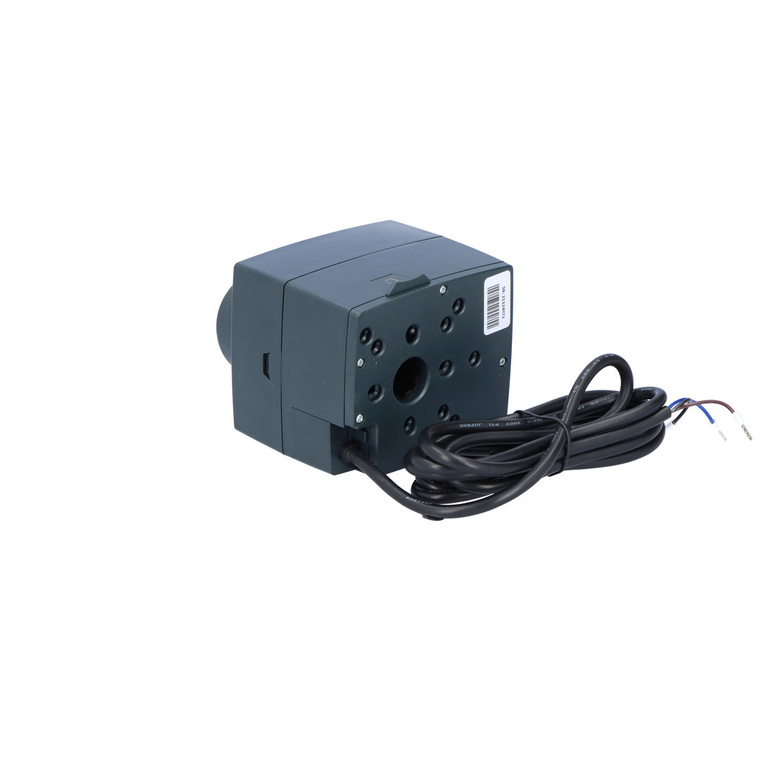

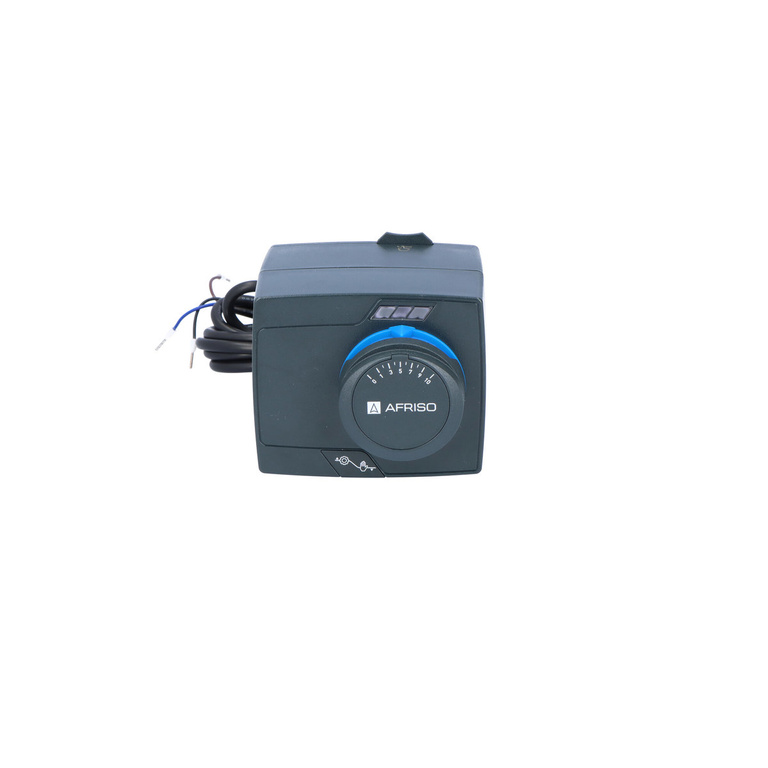

ARM 343 Attuatore elettrico ProClick, a 3 punti, 230 V CA, 120 s, 6 Nm

Attuatore elettrico ARM 343 ProClick - 230 V CA, 120 s, 6 Nm

L'attuatore ARM 343 ProClick è progettato per controllare le valvole miscelatrici rotanti (a 3 e 4 vie) nei sistemi di riscaldamento e raffreddamento. Grazie al sistema ProClick, il montaggio e lo smontaggio sono rapidi e non richiedono l'uso di attrezzi. Questo modello funziona con un segnale a 3 punti (ON/OFF), offre una coppia di **6 Nm** e una regolazione completa di 90° in **120 secondi**.

Applicazione

• Controllo delle valvole miscelatrici ARV ProClick nei sistemi CO
• Impianti a temperatura controllata (riscaldamento/raffreddamento)
• Installazioni retrofit in cui è richiesta una facile installazione dell'attuatore
• Sistemi di automazione degli edifici che utilizzano segnali a 3 punti

Dati tecnici

Vantaggi e caratteristiche

• Sistema ProClick - montaggio e smontaggio senza l'uso di attrezzi
• Modalità manuale - possibilità di controllo a volantino quando necessario
• Scala a due lati (0-10 / 10-0) - permette di regolare la direzione del flusso
• LED che indicano il senso di rotazione
• Meccanismo di bloccaggio - aumenta la durata dell'unità

Istruzioni per l'installazione e il funzionamento

• Prima dell'installazione, rimuovere la manopola della valvola e l'anello di sicurezza blu
• Far scorrere l'attuatore sull'adattatore in una delle 4 posizioni finché non si blocca nel meccanismo ProClick.
• Impostare i limitatori di corsa (0 → 10 o 10 → 0) in base alla direzione del flusso
• Collegare i collegamenti elettrici solo dopo che l'attuatore è stato montato e controllato per verificarne la corretta installazione
• Evitare di operare al di fuori del campo di temperatura e umidità consentito
• Controllare regolarmente le condizioni dell'installazione e il funzionamento dell'attuatore
