KUSTOS ULTRA BT B25 KIT voor draaipoorten BFT

Doel

Complete 24V-kit voor draaipoorten met vleugelgewichten tot 400 kg en vleugellengtes tot 3 m.* In vergelijking met de Kustos BT A is de positie van de eindschakelaars gewijzigd - in de aangeboden Kustos BT B-kit bevinden ze zich aan de bovenkant. Bovendien maakt de autoSET-functie met trilling bij het instellen van de eindposities het werk van de installateur uiterst gemakkelijk.

Kustos aandrijvingen zijn de moeite waard om overal te installeren waar veel stof en modder is. Dankzij de trekboutafdekking kunnen de eenheden laag bij de grond worden gemonteerd, wat de esthetiek van de installatie aanzienlijk verbetert.

De maximale afstand van de as van het scharnier tot de rand van de paal voor deze actuators is 14 cm.

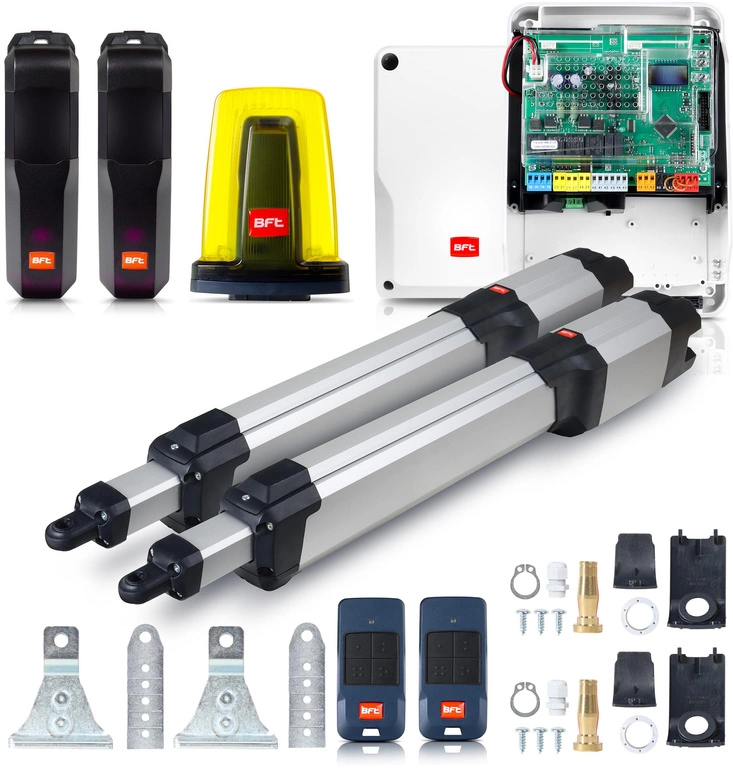

De set bestaat uit:

• Set van twee Kustos BT B25 actuators
• Bedieningsunit Thalia BT A80 DUO
• Behuizing van de besturingseenheid
• Fotocellen Compacta A20-180
• 2 stuks Mitto COOL C4 afstandsbediening
• LED-waarschuwingslicht BT A R1
• Set montagetoebehoren (beugels, schroeven, smoorspoelen, sluitringen, deksels, enz.)
• Sleutels voor het ontkoppelen van de aandrijvingen

OPMERKING: De standaard beugels in de kits zijn rechte platen die uit de actuator komen. SFR-beugels maken geen deel uit van de kit.

Belangrijkste kenmerken

• Actuators voor residentiële draaipoorten
• 24V motor
• Magnetische eindschakelaars
• Gepersonaliseerde sleutelontgrendeling
• Amperometrische obstakeldetectiefunctie
• Gebruiksfrequentie - tot 30 cycli per uur
• Innovatieve paalmontage met magnetische pen
• Innovatief D-track systeem

Beschrijving

Actuators voor residentiële draaipoorten, ontworpen voor poorten met een vleugelgewicht tot 400 kg en een vleugellengte tot 3 meter (Kustos BT B25 versie). Ze zijn uitgerust met een 24V motor en de functierijke THALIA BT A80 DUO besturingseenheid heeft een geïntegreerde tweekanaals radio-ontvanger met dynamische variabele code en geheugen voor 128 afstandsbedieningen. De eenheden zijn uitgerust met magnetische eindschakelaars (zowel bij openen als sluiten). De gepersonaliseerde sleutelontgrendeling zorgt voor een hoog veiligheidsniveau, dat nog verder wordt verhoogd door de amperometrische obstakeldetectiefunctie. De BFT Kustos BT B25 aandrijvingen kunnen worden gebruikt met een frequentie tot 30 cycli per uur, waardoor ze zelfs in woonwijken kunnen worden gebruikt.

Ook innovatief is het montagesysteem aan de paalsteun met een magnetische pen, die niet alleen de installatie stroomlijnt maar ook de esthetiek van de installatie verbetert - de magnetische pen blijft onzichtbaar.

De aandrijving is uitgerust met het D-Track systeem, dat de krachten op elk bedieningspunt van de automatisering dynamisch aanpast. Deze krachten nemen automatisch toe in de winter en af in de zomer, wat zorgt voor een soepele werking van de aandrijving en een effectieve obstakeldetectie.

4-kanaals afstandsbediening BFT MITTO COOL C4

Een originele 4-kanaals afstandsbediening van BFT, ontworpen voor de meeste aandrijvingen van deze fabrikant. Het apparaat is compatibel met zowel nieuwe als oudere bedieningspanelen BFT.

Veranderingen ten opzichte van de MITTO B4 (D111906) afstandsbediening zijn onder andere:

• Voorkomen van kopiëren met andere afstandsbedieningen dan de volgende BFT
• Ingebouwde Replay-functie om het signaal van de afstandsbediening op afstand te kopiëren vanaf de radio of het bedieningspaneel
• Grotere knoppen voor eenvoudigere bediening

Fotocellen BFT Compacta A20-180 (zender+ontvanger)

De Compacta fotocellen zijn een effectief alternatief voor het BFT Desme model. Het Compacta A20-180 model heeft een instelbare zichthoek van 180° (+/- 90° in de zender en ontvanger). Het bereik is 20 meter, waarbij 10 meter het gegarandeerde bereik is in alle omstandigheden.

Radius LED-waarschuwingslamp BT A R1

De BFT RADIUS LED BT A R1 waarschuwingslamp is ontworpen voor gebruik met 24V gevoede actuators. Dankzij de LED-technologie is het energieverbruik ongeveer 80% lager in vergelijking met traditionele gloeilampen, wat ook de levensduur van het apparaat verlengt. De ingebouwde antenne vergroot het bereik en de beschermingsklasse IP 44 garandeert bescherming tegen externe omstandigheden.

Besturingseenheid BFT Thalia BT A80 DUO

De THALIA BT A80 DUO besturingseenheid met LCD-display is ontworpen voor het bedienen van actuatoren zoals de PHOBOS BT, IGEA BT, GIUNO, ELI 250 N BT en andere 24V gevoede apparaten.

Het bedieningspaneel, dat het Thalia Light model vervangt, heeft een ingebouwde radio met zwevende code, geheugen voor 128 afstandsbedieningen en programmeerbare in- en uitgangen. Het ondersteunt twee onafhankelijke fotocellijnen.

Belangrijk: Het bedieningspaneel is niet compatibel met de oude Mitto B2 (D111904) en Mitto B4 (D111606) afstandsbedieningen.

• Ondersteuning voor elektrisch ontgrendelingsslot: JA
• Voetgangersopening met timer: JA
• Lichtsensor: JA
• Communicatie: NEE
• Elektrische magnetische vergrendeling: JA
• Signaallamp bediening: JA
• Bediening verkeerslichten: JA
• Bediening veiligheidsreling (randstaven): JA
• Max. uitgangsvermogen: 180W
• Onderhoudsindicatie: JA
• Welkomstverlichting: JA
• Configureerbare AUX 1-aansluiting: JA
• Voeding bedieningspaneel: 220-230V
• Zoneverlichting: JA
• Fotoceltest: JA
• Max. aantal afstandsbedieningen: 128
• Trapverlichting werking: JA
• Wicket functie: JA
• Kantstrip test: JA
• Display: JA
• Stroomverbruik in stand-by: <0,5W
• Indicatie deurstatus: JA
• Alarm bij openen deur: JA
• Bediening elektrisch slot: JA
• Opening met timer: JA

Technische specificaties

• Stroomvoorziening: 230V +/- 10% 50Hz
• Motor: 24V
• Max. bladlengte: 3 m
• Max. bladgewicht 400 kg
• Openingstijd: 12 sec.
• Max. openingshoek 119 graden
• Vertraging: JA
• Vergrendeling: mechanisch
• Ontgrendeling: gepersonaliseerde sleutel
• Type obstakeldetectie: elektronisch
• Obstakelrespons: D-spoor
• Eindschakelaars: magnetisch
• Bedrijfstemperatuur: -20°C tot +55°C
• Beschermingsgraad: IP X4
• Tandwielsmering: vet
• Bedrijfsmodus: 30 cycli per uur
• Gewicht aandrijving: 8 kg
• Toepassing voor palen: staal of metselwerk
• Besturingseenheid: Thalia BT A80 DUO
• Loopfunctie: JA
• Zelflerende functie (autoSET): JA
• Vertragingen bij openen en sluiten: JA
• Automatische sluitfunctie: JA
• Automatische sluitfunctie na het passeren van een fotocellijn: JA

*U-link - technologie BFT voor de communicatie van randapparatuur met automatiseringssystemen

U-link is een universeel platform dat het creëren en beheren van technologische ecosystemen via een smartphone mogelijk maakt dankzij B EBA-uitbreidingskaarten.

Zodra de uitbreidingskaart is gekocht en geïnstalleerd in de regelaar, installeer je gewoon de U-Control app op je smartphone om optimaal te profiteren van het U-link systeem.

Met de app kunnen een of meer compatibele apparaten worden bestuurd via het U-link protocol, waardoor de gebruiker de poort overal vandaan kan openen, sluiten of stoppen en de status in realtime kan controleren.

• Een internetverbinding maakt toegang op afstand mogelijk - u kunt de poort openen of sluiten en bijvoorbeeld een tuinman toegang geven wanneer u niet thuis bent.

De BFT Thalia DUO besturingseenheid heeft twee U-LINK ingangen
