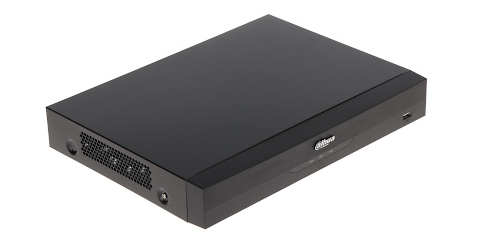

Rejestrator 5W1 DAHUA XVR5104HE-I3 4 kanały 6MP AI H.265+ Mini 1U

DH-XVR5104HE-I3 – 4‑kanałowy rejestrator cyfrowy WizSense Penta-brid 5M-N/1080P Mini 1U 1HDD

Rejestrator cyfrowy DH-XVR5104HE-I3 to 4‑kanałowe urządzenie penta‑brid WizSense obsługujące sygnały HDCVI, AHD, TVI, CVBS oraz IP w rozdzielczości do 5M-N/1080P. Urządzenie wyposażone jest w funkcje sztucznej inteligencji, w tym ochronę perymetryczną, SMD Plus oraz rozpoznawanie twarzy, a także obsługę H.265+/H.265 i AI Coding.

• 4 kanały wejść analogowych BNC z adaptacyjną obsługą HDCVI/AHD/TVI/CVBS.
• Obsługa do 6 kanałów kamer IP, z przepływnością wejściową do 32 Mb/s.
• Kompresja wideo AI Coding, H.265+, H.265, H.264+, H.264.
• Funkcje AI: SMD Plus, ochrona perymetryczna, detekcja i rozpoznawanie twarzy.
• 1 kieszeń SATA na dysk twardy do 16 TB (pojemność zależna od temperatury otoczenia).
• Wyjścia wideo HDMI i VGA z maksymalną rozdzielczością 1920 × 1080.

Opis i funkcje AI

DH-XVR5104HE-I3 należy do serii XVR5000-I3 WizSense, w której zastosowano niezależny układ AI oraz algorytmy głębokiego uczenia, koncentrujące się na precyzyjnym rozpoznawaniu ludzi i pojazdów zgodnie z dokumentacją producenta.

Rejestrator obsługuje funkcję rozpoznawania twarzy, w której cechy przechwyconych twarzy są porównywane z bazą danych w celu identyfikacji osoby; możliwe jest tworzenie do 10 baz twarzy o łącznej pojemności 10 000 obrazów.

Technologia SMD Plus umożliwia kategoryzację obiektów wywołujących detekcję ruchu oraz filtrację alarmów wywołanych przez cele nieistotne, natomiast funkcja ochrony perymetrycznej automatycznie filtruje fałszywe alarmy wywoływane m.in. przez zwierzęta, szum liści i silne źródła światła.

Charakterystyka sprzętowa i interfejsy

Rejestrator pracuje w oparciu o przemysłowy procesor i system operacyjny Embedded Linux, z obsługą lokalnego interfejsu GUI oraz dostępu przez przeglądarkę WWW zgodnie z dokumentacją producenta.

Na panelu zastosowano 4 wejścia wideo BNC, wyjście HDMI, wyjście VGA, 4 wejścia audio RCA i 4 wejścia audio po koncentryku, jedno wyjście audio RCA, 8 wejść alarmowych, 3 wyjścia alarmowe, port RS‑485 do sterowania PTZ, 2 porty USB 2.0 oraz port sieciowy RJ‑45 10/100 Mb/s, a także złącze zasilania, wyłącznik zasilania i zacisk uziemienia.

Urządzenie jest zasilane napięciem 12 V DC (1,5 A), jego typowy pobór mocy jest mniejszy niż 4 W, a obudowa typu Mini 1U przeznaczona jest do instalacji biurkowej; wymiary produktu to 325,0 × 257,2 × 55,0 mm, a waga netto wynosi 1,1 kg.

Funkcje sieciowe, zapisu i alarmów

Rejestrator obsługuje kompresję H.265+/H.265 oraz AI Coding, który redukuje zapotrzebowanie na przepływność i przestrzeń dyskową o ponad 50% w porównaniu z H.265/H.264 bez utraty kompatybilności dekodowania, zapewniając wyraźne szczegóły ludzi i pojazdów.

Obsługiwane są protokoły sieciowe HTTP, HTTPS, TCP/IP, IPv4, RTSP, UDP, SMTP, NTP, DHCP, DNS, DDNS oraz P2P, z możliwością dostępu z urządzeń mobilnych z systemem iOS i Android oraz kompatybilnością ONVIF 21.06 i CGI.

Tryby nagrywania obejmują zapis ogólny, przy detekcji ruchu, inteligentny, alarmowy oraz POS, a odtwarzanie może odbywać się w trybach natychmiastowym, ogólnym, zdarzeniowym, po znacznikach oraz smart (z wykorzystaniem detekcji twarzy i ruchu), przy jednoczesnym odtwarzaniu do 4 kanałów.

Rejestrator obsługuje alarmy ogólne (detekcja ruchu, utrata wideo, sabotaż, alarm lokalny), anomalie (brak dysku, błąd dysku, mała pojemność, offline, konflikt IP, konflikt MAC) oraz alarmy inteligentne (detekcja twarzy, rozpoznawanie twarzy, ochrona perymetryczna) z możliwością powiązania z nagrywaniem, wykonywaniem zdjęć, wyjściami alarmowymi IPC, kontrolą dostępu, komunikatami głosowymi, sygnałem buzzera, rejestracją zdarzeń, presetami PTZ i wysyłką e‑mail.

Dane techniczne

Źródło danych technicznych: dokumentacja producenta DAHUA karta katalogowa modelu DH-XVR5104HE-I3. Dokumentacja producenta

FAQ – najczęściej zadawane pytania

• Ile kanałów wideo obsługuje rejestrator DH-XVR5104HE-I3?
  Urządzenie obsługuje 4 kanały wejść kamer analogowych BNC oraz do 6 kanałów kamer IP zgodnie z dokumentacją producenta.
• Jakie typy sygnałów wideo są obsługiwane na wejściach BNC?
  Wejścia BNC obsługują sygnały HDCVI, AHD, TVI oraz CVBS, z dostępem adaptacyjnym w trybie domyślnym.
• Jaka jest maksymalna rozdzielczość dla kamer CVI w tym rejestratorze?
  Dla kamer CVI obsługiwane są rozdzielczości 5 MP, 4 MP oraz 1080p przy 25/30 kl./s, a także 720p przy 50/60 i 25/30 kl./s.
• Jaka jest maksymalna pojemność dysku twardego obsługiwana przez DH-XVR5104HE-I3?
  Rejestrator obsługuje jeden dysk twardy SATA o pojemności do 16 TB, przy czym maksymalna pojemność zależy od temperatury otoczenia zgodnie z dokumentacją producenta.
• Czy rejestrator obsługuje kompresję H.265+?
  Tak, urządzenie obsługuje kompresję wideo AI Coding, H.265+, H.265, H.264+ oraz H.264.
• Czym jest funkcja AI Coding w tym modelu?
  AI Coding zmniejsza zapotrzebowanie na przepływność i przestrzeń dyskową o ponad 50% w porównaniu z H.265/H.264 bez utraty kompatybilności dekodowania, zapewniając wyraźne szczegóły ludzi i pojazdów.
• Czy DH-XVR5104HE-I3 posiada funkcję rozpoznawania twarzy?
  Tak, rejestrator obsługuje rozpoznawanie twarzy, porównując przechwycone twarze z bazą twarzy w celu identyfikacji osoby.
• Ile obrazów twarzy można zapisać w bazie rejestratora?
  Można utworzyć do 10 baz twarzy o łącznej pojemności 10 000 obrazów twarzy.
• Ile obrazów twarzy na sekundę może przetwarzać funkcja detekcji twarzy?
  Detekcja twarzy może przetwarzać do 8 obrazów twarzy na sekundę na jednym kanale.
• Jakie atrybuty twarzy są analizowane przez rejestrator?
  Analizowane są takie atrybuty jak płeć, grupa wiekowa, okulary, wyraz twarzy, maseczka oraz zarost.
• Na ilu kanałach dostępna jest funkcja SMD Plus?
  Funkcja SMD Plus dostępna jest na 4 kanałach, gdzie realizowane jest wtórne filtrowanie ludzi i pojazdów silnikowych w celu redukcji fałszywych alarmów.
• Jakie są tryby podziału ekranu w tym rejestratorze?
  Bez włączonego trybu rozszerzenia IP dostępne są podziały 1 i 4, natomiast po włączeniu trybu rozszerzenia IP dostępne są podziały 1, 4 i 6.
• Jakie są obsługiwane rozdzielczości wyjść HDMI i VGA?
  Wyjścia HDMI i VGA obsługują rozdzielczości 1920 × 1080, 1280 × 1024 oraz 1280 × 720.
• Czy rejestrator umożliwia dostęp z urządzeń mobilnych?
  Tak, dokumentacja producenta podaje obsługę dostępu z urządzeń mobilnych z systemami iOS oraz Android.
• Jakie protokoły sieciowe obsługuje DH-XVR5104HE-I3?
  Obsługiwane są m.in. HTTP, HTTPS, TCP/IP, IPv4, RTSP, UDP, SMTP, NTP, DHCP, DNS, DDNS oraz P2P.
• Ile wejść i wyjść alarmowych posiada rejestrator?
  Urządzenie posiada 8 wejść alarmowych oraz 3 wyjścia alarmowe.
• Jakie są zakresy temperatury i wilgotności pracy urządzenia?
  Zakres temperatury pracy wynosi od –10 °C do +55 °C, a wilgotność pracy od 0% do 90% RH.
• Jakie są podstawowe wymiary i waga rejestratora?
  Wymiary produktu to 325,0 × 257,2 × 55,0 mm, a waga netto wynosi 1,1 kg.
• Jakie certyfikaty posiada ten model?
  Rejestrator posiada certyfikaty FCC Part 15 Subpart B, CE-LVD EN 60950-1/IEC 60950-1 oraz certyfikaty EMC EN 61000-3-2, EN 61000-3-3, EN 55032, EN 50130 i EN 55024.
• Jaki jest typowy pobór mocy rejestratora DH-XVR5104HE-I3?
  Pobór mocy urządzenia wynosi mniej niż 4 W zgodnie z dokumentacją producenta.

Rejestrator DH-XVR5104HE-I3 jest przeznaczony do systemów monitoringu wizyjnego, w których wymagane jest połączenie wejść analogowych oraz IP, a także funkcje sztucznej inteligencji w zakresie analizy ludzi i pojazdów.

Urządzenie łączy obsługę wielu standardów sygnałowych, zaawansowane funkcje AI oraz elastyczne opcje nagrywania, co pozwala na zastosowanie w różnorodnych instalacjach nadzoru wizyjnego zgodnie z dokumentacją producenta.
