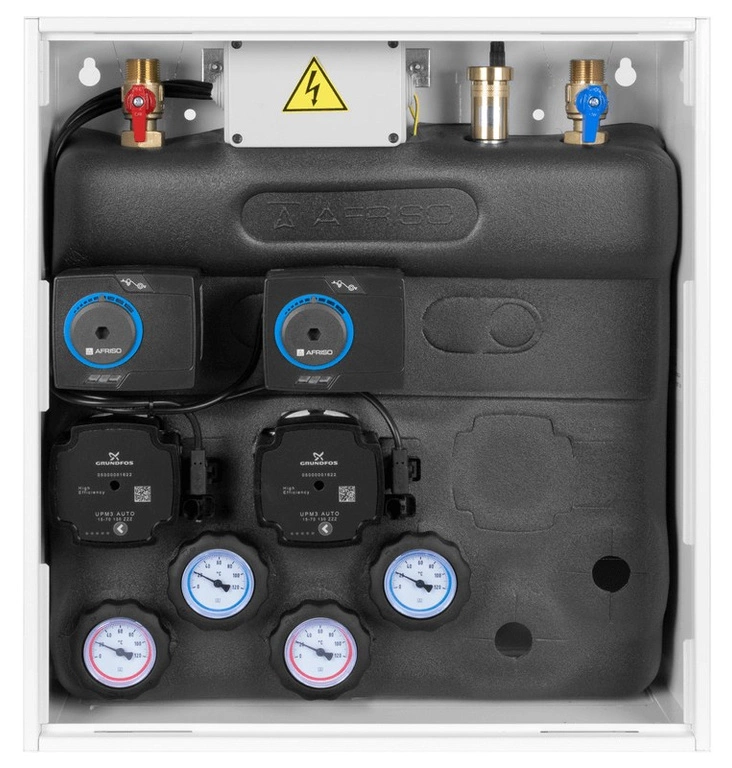

Zestaw mieszający PrimoBox AZB 255 w szafce, 2x zawór obrotowy z siłownikiem ARM 141

PrimoBox AZB 255 ze sprzęgłem hydraulicznym – zestaw mieszający 2 obiegi

PrimoBox AZB 255 to prefabrykowane rozwiązanie hydrauliczne montowane w szafce, które łączy dwa obiegi grzewcze z wbudowanym sprzęgłem hydraulicznym. W każdym obiegu zastosowany jest zawór mieszający ARV z siłownikiem ARM 141 ProClick i współczynnikiem przepływu Kvs = 3,6 m³/h. Zestaw jest przystosowany do instalacji o mocy maks. 35 kW.

Zastosowanie

• Instalacje zamknięte, gdzie potrzebne jest rozdzielenie i regulacja dwóch obiegów grzewczych
• Systemy, w których jeden obieg wymaga mieszania temperatury, a drugi pracuje bez mieszania
• Nowe projektowo-kompaktowe kotłownie — oszczędność miejsca i łączenie funkcji w jednej skrzynce
• Modernizacje, w których wymiana wielu elementów instalacji miałaby być czasochłonna

Dane techniczne

Obieg 1	Zawór ARV + siłownik ARM 141 ProClick, Kvs = 3,6 m³/h
Obieg 2	Zawór ARV + siłownik ARM 141 ProClick, Kvs = 3,6 m³/h
Sprzęgło hydrauliczne	Tak, zintegrowane w zestawie
Moc maksymalna	35 kW
Przyłącza od strony kotła	G ¾"
Ciśnienie medium	max 4,5 bar
Temperatura medium	do 95 °C

Zalety i cechy wyróżniające

• Kompleksowe rozwiązanie w jednej szafce — zawory, siłowniki i sprzęgło hydrauliczne
• Prefabrikowany zestaw — skraca czas montażu i ogranicza błędy instalacyjne
• Regulacja temperatury w obu obiegach dzięki zaworom ARV
• Izolowana konstrukcja i kompaktowy kształt — oszczędność miejsca i redukcja strat ciepła
• Wysoka niezależność obiegów dzięki sprzęgłu

Wskazówki montażowe i eksploatacyjne

• Zamocuj zestaw w miejscu umożliwiającym łatwy dostęp do zaworów i pomp
• Przed uruchomieniem odpowietrz cały układ i sprawdź szczelność
• Ustaw ograniczniki ruchu siłowników na właściwe pozycje
• Unikaj pracy w warunkach wykraczających poza dopuszczalne zakresy ciśnienia i temperatury
• Regularnie sprawdzaj stan zaworów i szczelność połączeń hydraulicznych
