GPRS-A LTE - Modul universal de monitorizare GSM/LTE
GPRS-A LTE este un modul universal de monitorizare pentru sisteme de alarmă antiefracție și automatizare, echipat cu un telefon care funcționează în rețele 2G, 3G și 4G. Dispozitivul oferă monitorizare a evenimentelor, capacități extinse de notificare și funcții IoT utilizând protocoale de comunicare deschise.
- Funcționare autonomă sau ca parte a unui sistem de alarmă împotriva efracției
- Suportă rețele mobile 2G, 3G și 4G (LTE/HSPA+/EDGE/GPRS)
- 8 intrări digitale (NO/NC) sau analogice programabile
- 4 ieșiri (2 releu NO, 2 tip OC) controlate local și de la distanță
- Suport pentru protocoale IoT deschise: MQTT, JSON, JSON/HTTP, MODBUS RTU

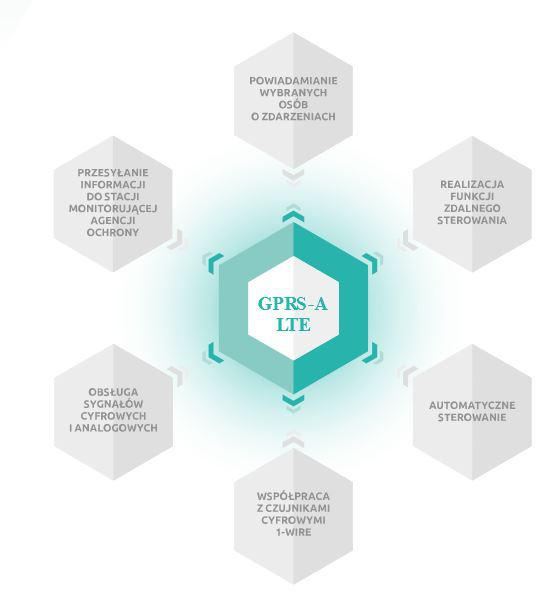

Aplicații și funcții de monitorizare

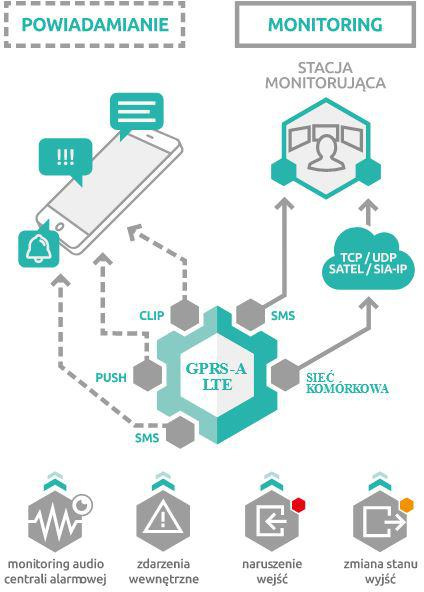

GPRS-A LTE poate funcționa autonom sau poate lucra cu orice panou de control, realizând monitorizarea evenimentelor prin conectarea la dialerul panoului sau la ieșirile configurate corespunzător. Modulul permite monitorizarea evenimentelor prin transmiterea SMS sau LTE și conversia și retransmiterea codurilor de eveniment primite de la alte dispozitive, simulând funcționarea unei stații de monitorizare telefonică.
Unitatea permite trimiterea de notificări la până la 8 numere de telefon sub formă de SMS, CLIP sau PUSH. Modulul are o intrare pentru verificarea alimentării cu curent alternativ, poate monitoriza prezența tensiunii de alimentare și poate raporta evenimentele către stația de monitorizare sau direct către utilizatorii finali. Există, de asemenea, o funcție de verificare a soldului contului preplătit și de notificare a depășirii limitei prestabilite de fonduri.
Integrarea cu automatizarea și IoT
Cele opt intrări ale modulului pot fi configurate ca fiind digitale (NO/NC) sau analogice, permițând interfața cu o gamă largă de dispozitive externe, cum ar fi senzorii de temperatură, presiune sau umiditate. GPRS-A LTE suportă magistrala 1-Wire, permițând conectarea a până la opt senzori digitali de temperatură DS-T1 sau DS-T2, precum și definirea răspunsurilor la depășirea pragurilor de la intrările analogice sau senzorii 1-Wire.

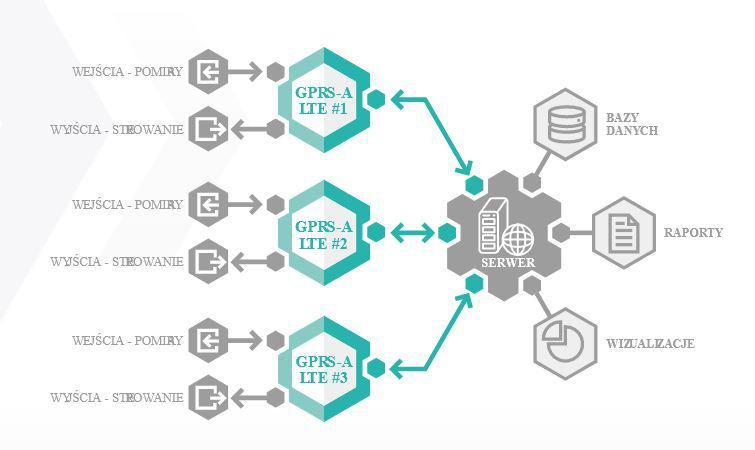

Modulul poate trimite date de măsurare utilizând protocoalele MQTT, JSON, JSON/HTTP și MODBUS RTU, permițând construirea de sisteme de monitorizare a parametrilor de mediu în depozite frigorifice, depozite, hale de producție și alte facilități în cadrul conceptului Internet of Things (IoT). Este posibil să se configureze răspunsuri automate, de exemplu pornirea încălzirii atunci când temperatura scade sub o valoare setată, prin modificarea corespunzătoare a stărilor ieșirilor.
Control și configurare de la distanță

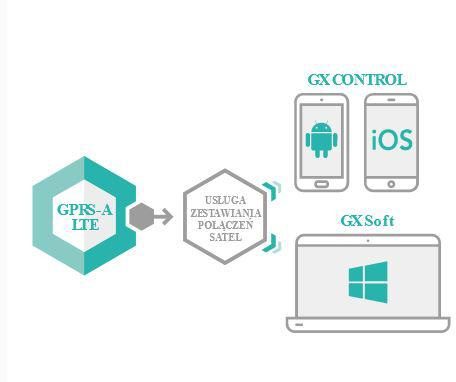

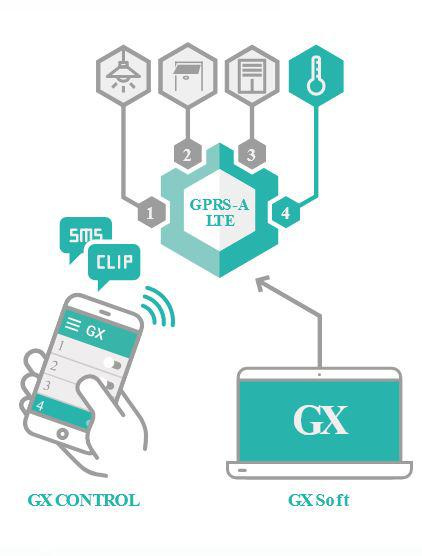

GPRS-A LTE oferă 4 ieșiri programabile: două ieșiri releu de tip OC și două ieșiri releu de tip NO, care pot fi controlate de la distanță prin SMS, CLIP (până la 10 000 de numere), opLicare a telefonului mobil GX CONTROL, software-ul GX Soft sau prin interfața IoT. Modulul poate acționa ca o telecomandă pentru sistemul de alarmă sau alte dispozitive de automatizare.

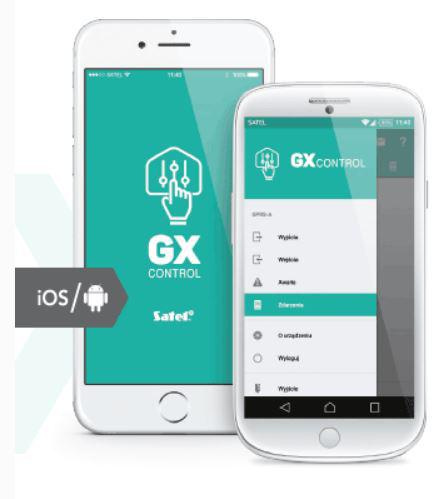

Programarea și configurarea se realizează utilizând un PC cu software-ul GX Soft. Conexiunea la modul poate fi locală, prin portul RS-232 (TTL), sau la distanță, utilizând transmiterea datelor prin rețeaua celulară. Modulul funcționează cu opLicație a mobilului GX CONTROL, iar actualizările software (firmware) de la distanță sunt posibile prin integrarea cu serverul de actualizare UpServ. Modulul poate fi alimentat de la sursele de alimentare dedicate APS-412 sau APS-612, printre altele.
Date tehnice
| Parametru | Valoare |
|---|---|
| Model | GPRS-A LTE |
| Scop | Modul universal de monitorizare pentru sistemele de detectare a intruziunilor și de automatizare |
| Rețele mobile acceptate | 2G, 3G, 4G (LTE/HSPA+/EDGE/GPRS - în funcție de capacitățile rețelei mobile) |
| Funcții de monitorizare a evenimentelor | Monitorizarea evenimentelor: SMS / LTE, conversia și retransmiterea codurilor de eveniment (simulare a unei stații de monitorizare telefonică) |
| Notificarea utilizatorului | Până la 8 numere de telefon: SMS / CLIP / PUSH |
| Număr de intrări | 8 (programabile, digitale NO/NC sau analogice) |
| Bus senzor de temperatură | 1 fir - suportă până la 8 senzori digitali de temperatură DS-T1 sau DS-T2 |
| Reacții la prag | Răspuns configurabil la depășirea valorilor de prag prestabilite pe intrările senzorilor analogici și 1-Wire |
| Controlul sursei de alimentare | Intrare pentru controlul alimentării cu curent alternativ |
| Număr total de ieșiri | 4 |
| Număr de ieșiri de tip OC | 2 |
| Număr de ieșiri releu de tip NO | 2 |
| Ieșiri O1...O2 (tip OC) | 50 mA / 12 V CC |
| Ieșiri O3...O4 (releu, tip NO) | 1000 mA / 30 V CC |
| Control ieșire | SMS / CLIP (până la 10.000 de numere) / apLication GX CONTROL / GX Soft / via IoT |
| Protocoale IoT acceptate | MQTT, JSON, JSON/HTTP, MODBUS RTU |
| Configurare locală | PC cu GX Soft conectat la portul RS-232 (TTL) al modulului |
| Configurare la distanță | Computer cu GX Soft utilizând transmiterea datelor prin intermediul rețelei celulare |
| ApLication cooperating | ApLicație mobilă GX CONTROL, program de configurare GX Soft, server de actualizare UpServ |
| Posibilitate de actualizare la distanță | Da, actualizarea firmware-ului utilizând serverul UpServ |
| Posibilitatea de a conecta o sursă de alimentare dedicată | APS-412 sau APS-612 |
| Tensiunea sursei de alimentare | 12 V DC (±15%) |
| Consum de curent în modul stand-by | 60 mA |
| Consum maxim de curent | 400 mA |
| Intervalul temperaturii de funcționare | -10...+55°C |
| Umiditate maximă | 93±3% |
| Clasa de mediu | II |
| Dimensiunile carcasei | 83 × 65 × 23 mm |
| Greutate | 112 g |
| Tensiune de intrare CA admisibilă | Până la 25 V CA |
Sursa datelor tehnice:fișa tehnică pentru modelul GPRS-A LTE Link
FAQ - Întrebări frecvente
Pentru ce este utilizat modulul GPRS-A LTE?
GPRS-A LTE este utilizat ca modul universal de monitorizare pentru sisteme de alarmă împotriva intrușilor și diverse tipuri de instalații de automatizare, asigurând monitorizarea evenimentelor și notificarea utilizatorilor.
Modulul poate funcționa independent, fără un panou de control?
Da, GPRS-A LTE poate funcționa autonom sau împreună cu un panou de control, în funcție de configurația sistemului.
Ce rețele mobile suportă GPRS-A LTE?
Dispozitivul suportă rețelele mobile 2G, 3G și 4G, transmiterea datelor realizându-se cu ajutorul tehnologiilor LTE, HSPA+, EDGE și GPRS, în funcție de capacitățile rețelei.
Câte intrări are modulul și cum pot fi acestea configurate?
Modulul are 8 intrări care pot fi configurate ca digitale (NO/NC) sau analogice, permițând adaptarea flexibilă la cerințele instalației.
Câți utilizatori pot fi notificați de modul?
GPRS-A LTE permite trimiterea de notificări la până la 8 numere de telefon sub formă de SMS, CLIP sau PUSH.
Ce tipuri de ieșiri sunt disponibile în GPRS-A LTE?
Dispozitivul oferă 4 ieșiri: două ieșiri releu de tip OC și două de tip NO pentru controlul dispozitivelor externe.
Care sunt parametrii curent-tensiune ai ieșirilor modulului?
Ieșirile de tip OC O1...O2 au o capacitate de încărcare de 50 mA la 12 V DC, iar ieșirile releu de tip NO O3...O4 au o capacitate de încărcare de 1000 mA la 30 V DC.
Poate GPRS-A LTE să funcționeze cu senzori de temperatură?
Da, modulul are un bus 1-Wire și suportă până la 8 senzori digitali de temperatură DS-T1 sau DS-T2.
Poate fi definit răspunsul modulului la depășirea pragurilor de măsurare?
Da, este posibil să se configureze reacția la depășirea valorilor pragurilor stabilite pe intrările analogice și de la senzorii 1-Wire, de exemplu, schimbarea stării ieșirilor.
Cum pot fi controlate ieșirile modulului?
Ieșirile pot fi controlate de la distanță prin SMS, CLIP (până la 10.000 de numere), opLicație a aplicației mobile GX CONTROL, programul GX Soft și prin interfața IoT.
Cum este implementată configurarea GPRS-A LTE?
Configurarea se realizează cu ajutorul programului GX Soft de pe un PC, într-o conexiune locală prin RS-232 (TTL) sau de la distanță prin intermediul transmisiei mobile de date.
Este disponibilă o aplicațiepLică pentru a lucra cu modulul?
Da, o aplicație mobilăpLGX CONTROL este compatibilă cu modulul, permițând, printre altele, controlul de la distanță și monitorizarea stării.
Este posibilă actualizarea de la distanță a software-ului dispozitivului?
Da, GPRS-A LTE permite actualizarea firmware-ului de la distanță datorită cooperării cu serverul de actualizare UpServ.
Ce protocoale IoT suportă GPRS-A LTE?
Modulul acceptă protocoalele de comunicare deschise MQTT, JSON, JSON/HTTP și MODBUS RTU, permițând integrarea cu sistemele IoT.
Modulul poate funcționa cu surse de alimentare dedicate?
Da, GPRS-A LTE poate fi alimentat de la surse de alimentare dedicate APS-412 sau APS-612.
Care este intervalul de temperatură de funcționare al dispozitivului?
Intervalul de temperatură de funcționare al modulului este de la -10 la +55°C, cu o umiditate maximă de 93±3% și clasa de mediu II.
Care sunt dimensiunile și greutatea modulului?
Carcasa modulului măsoară 83 × 65 × 23 mm, iar greutatea dispozitivului este de 112 g.
Care este tensiunea de alimentare și consumul de curent al GPRS-A LTE?
Modulul este alimentat cu 12 V DC (±15%), consumul de curent în standby este de 60 mA, iar consumul maxim de curent este de 400 mA.
Ce tensiune admisibilă poate fi aplicată la intrarea AC?
O tensiune admisibilă de până la 25 V CA poate fi aplicată la intrarea CA a modulului, utilizată pentru a controla prezența alimentării.
Rezumat
GPRS-A LTE este un modul de monitorizare avansat cu suport pentru rețele 2G/3G/4G, care oferă capacități extinse de notificare și integrare cu sistemele de alarmă și automatizare. Dispozitivul oferă suport pentru senzori analogici și digitali, protocoale IoT și management de la distanță și actualizări software.
