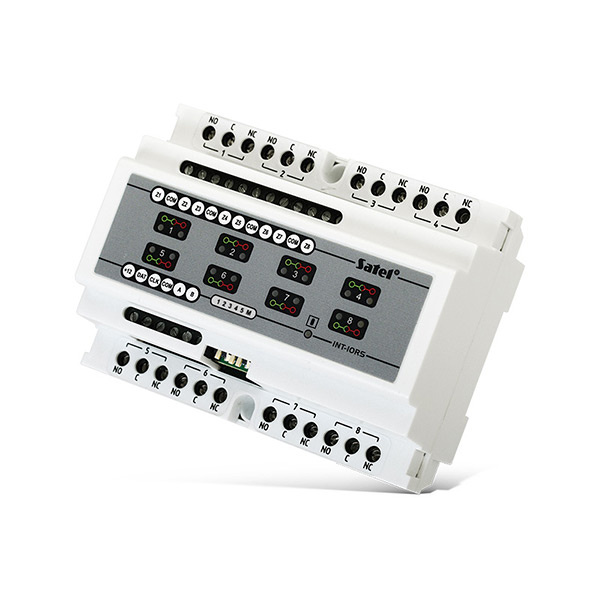

Modul de intrare pentru releu de ieșire de alarmă SATEL INT-IORS pentru control pe șină DIN 8 intrări 8 ieșiri 230 V AC
- Modulul INT-IORS este o extensie de intrare/ieșire releu pentru panourile de control INTEGRA și ACCO NET, permite controlul dispozitivelor de 230 V AC, are 8 intrări și 8 ieșiri releu.
Produkty subskrypcyjne w twoim koszyku
Ustaw jedną częstotliwość dostaw dla wszystkich produktów subskrypcyjnych z twojego koszyka co:
Produkty subskrypcyjne w twoim koszyku
INT-IORS - modul de extindere pentru panourile de control INTEGRA și ACCO NET cu intrări și ieșiri releu
INT-IORS este un modul conceput pentru sistemele de alarmă INTEGRA și pentru extinderea sistemului de control al accesului ACCO NET cu 8 intrări și 8 ieșiri de releu programabile. Dispozitivul permite controlul direct al dispozitivelor alimentate cu 230 V CA și este adaptat pentru montarea pe o șină DIN standard de 35 mm.
- Extensie de sistem cu 8 intrări
- Extensie de sistem cu 8 ieșiri releu
- Control direct al dispozitivelor electrice alimentate cu 230 V CA
- Poate fi montat pe o șină DIN de 35 mm
- Cooperare cu sistemul ACCO NET (de la ediția 1.4)
Scopul și funcționalitatea modulului INT-IORS
Modulul INT-IORS este conceput pentru extinderea panourilor de control al alarmelor INTEGRA și a sistemului ACCO NET cu intrări și ieșiri releu suplimentare, ceea ce permite implementarea funcțiilor avansate de control și automatizare a clădirilor. Datorită suportului pentru configurațiile de zone NO, NC, EOL și 2EOL, este posibilă conectarea flexibilă a diferitelor tipuri de senzori și dispozitive de detecție.
Ieșirile releu ale modulului permit controlul direct al dispozitivelor electrice alimentate cu 230 V CA, ceea ce face posibilă integrarea iluminatului, a dispozitivelor de încălzire, a jaluzelelor sau a altor receptoare cu sistemul de alarmă INTEGRA. Modulul poate coopera, de asemenea, cu panourile de control al accesului ACCO-NT, extinzând capacitățile de control în sistemele de control al accesului.
Proiectare și instalare
INT-IORS a fost adaptat pentru montarea pe o șină standard DIN 35 mm, ceea ce facilitează instalarea în tablouri de distribuție și dulapuri de comandă. Carcasa compactă și lățimea standardizată permit utilizarea optimă a spațiului din dulap, modulul ocupând echivalentul a șapte module de 17,5 mm lățime.
Dispozitivul dispune de clasa de mediu II în conformitate cu EN50130-5, ceea ce îi permite să fie utilizat în condiții de instalare tipice pentru sistemele de alarmă împotriva efracției și de automatizare. Intervalul de temperatură de funcționare de la -10 la +55 °C și umiditatea ridicată admisă permit expLoatarea modulului în diverse condiții de mediu, cu respectarea regulilor de instalare corespunzătoare.
Date tehnice
| Parametru | Valoare |
|---|---|
| Clasa de mediu conform EN50130-5 | II |
| Numărul maxim de intrări | 8 |
| Numărul maxim de ieșiri | 8 |
| Configurații de intrare acceptate | NO, NC, EOL, 2EOL |
| Tensiune de alimentare (±15%) | 12 V CC |
| Consum de curent în modul stand-by | 35 mA |
| Consum maxim de curent | 350 mA |
| Capacitatea de încărcare a ieșirilor releu (sarcină rezistivă) | 16 A / 230 V AC |
| Capacitatea de încărcare a ieșirii +12 V | 2,5 A / 12 V DC |
| Umiditate maximă | 93 ± 3% |
| Intervalul temperaturii de funcționare | -10...+55 °C |
| Dimensiuni | 122 × 93 × 58 mm |
| Greutate | 300 g |
| Montare | pe șină DIN 35 mm |
| Module de 17,5 mm ocupate | 7 |
| Compatibilitate cu | ACCO NET (de la ediția 1.4) |
| Denumirea sistemului | Panouri de control al alarmelor INTEGRA, panouri de control al accesului ACCO-NT |
Sursa datelor tehnice:fișa de catalog a modelului INT-IORS Link
FAQ - Întrebări frecvente
1. La ce centrale de alarmă poate fi conectat modulul INT-IORS?
Modulul INT-IORS poate fi conectat la panourile de control al alarmelor din seria INTEGRA și poate fi utilizat și în sistemele de control al accesului ACCO NET cu panouri de control ACCO-NT.
2. Câte intrări pune la dispoziție modulul INT-IORS?
INT-IORS pune la dispoziție un număr maxim de 8 intrări.
3. Câte ieșiri releu pune la dispoziție modulul?
Modulul INT-IORS dispune de 8 ieșiri releu.
4. Ce configurații de intrare sunt acceptate de INT-IORS?
Intrările modulului pot funcționa în configurații NO, NC, EOL și 2EOL.
5. Dispozitivele de 230 V pot fi controlate direct cu ajutorul INT-IORS?
Da, modulul INT-IORS permite controlul direct al dispozitivelor electrice alimentate cu 230V AC.
6. Care este capacitatea maximă de încărcare a ieșirilor releu?
Capacitatea maximă de încărcare a ieșirilor releu cu sarcină rezistivă este de 16 A la 230 V CA.
7. Care este tensiunea de alimentare a modulului INT-IORS?
Tensiunea de alimentare a modulului este de 12 V DC cu o toleranță de ±15%.
8. Care este consumul de curent în standby?
Consumul de curent în standby este de 35 mA.
9. Care este consumul maxim de curent al modulului?
Consumul maxim de curent al modulului INT-IORS este de 350 mA.
10. În ce interval de temperatură poate funcționa modulul INT-IORS?
Intervalul de temperatură de funcționare al modulului este de la -10 la +55 °C.
11. Care este umiditatea maximă admisă de funcționare?
Umiditatea maximă admisibilă este de 93 ± 3%.
12. Cum se montează modulul INT-IORS?
Modulul este proiectat pentru a fi montat pe o șină DIN standard de 35 mm.
13. Cât spațiu ocupă modulul INT-IORS în tabloul de distribuție?
Modulul INT-IORS ocupă un spațiu echivalent cu 7 module cu o lățime de 17,5 mm.
14. Care sunt dimensiunile carcasei modulului?
Dimensiunile modulului sunt de 122 × 93 × 58 mm.
15. Care este greutatea modulului INT-IORS?
Greutatea modulului este de 300 g.
16. Funcționează INT-IORS cu sistemul ACCO NET?
Da, modulul este compatibil cu sistemul ACCO NET începând cu versiunea 1.4.
17. Din ce clasă de mediu face parte modulul?
INT-IORS are o clasă de mediu II în conformitate cu EN50130-5.
18. Care este sarcina maximă a ieșirii de +12 V?
Capacitatea de încărcare a ieșirii +12 V este de 2,5 A la 12 V DC.
INT-IORS este un modul de expansiune pentru intrări și ieșiri releu conceput pentru a funcționa cu panourile de control INTEGRA și panourile de control al accesului ACCO-NT. Dispozitivul permite implementarea funcțiilor de automatizare și controlul direct al circuitelor de 230 V CA de la nivelul sistemului de alarmă sau de control al accesului.
