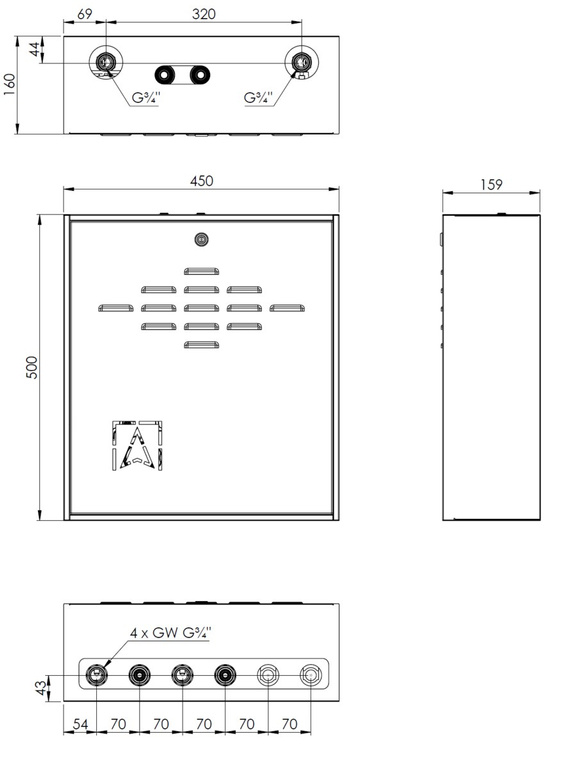

Set de amestecare PrimoBox AZB 205 într-un dulap, fără amestecare, supapă rotativă cu actuator ARM 141

Set de amestecare PrimoBox AZB 205 cu cuplaj hidraulic

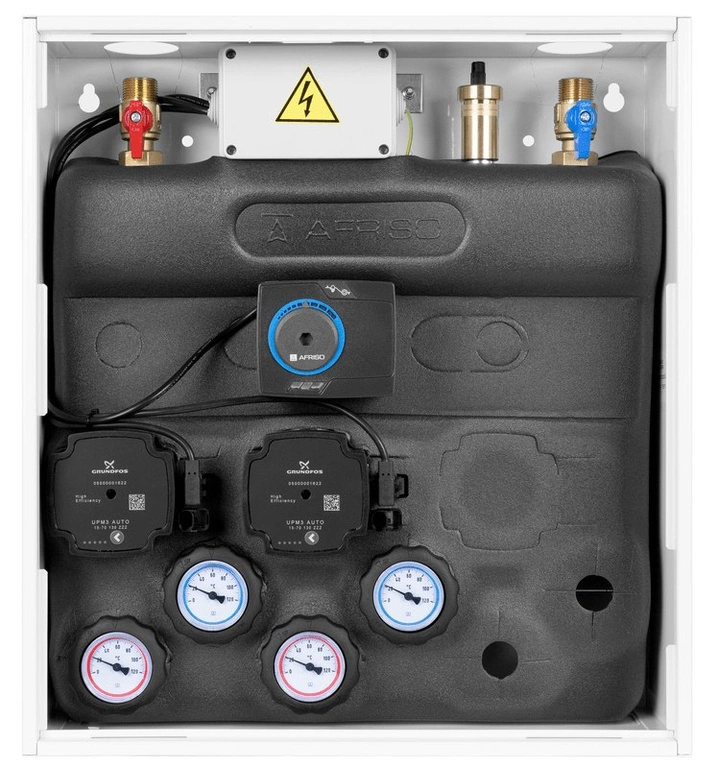

PrimoBox AZB 205 este un set hidronic compact care integrează două circuite într-un singur dulap: - un circuit fără amestecare (direct) - un circuit cu o vană de amestecare ARV și un actuator ARM ProClick Setul este furnizat și cu un cuplaj hidraulic, care asigură stabilitatea presiunii între circuite Puterea maximă a setului este de **35 kW**

Aplicație

• Sisteme de încălzire cu necesitatea de a separa circuitele
• Sisteme care necesită controlul temperaturii în unul dintre circuite
• Actualizări sau instalații noi de cazane în care este necesară o soluție hidraulică rapidă și curată
• Utilizare în sisteme cu pompe unde separarea hidraulică crește stabilitatea operațională

Date tehnice

Circuit 1	Direct (fără amestecare)
Circuit 2	Amestecare - supapă ARV cu actuator
Intervalul Kvs al supapei	3,6 m³/h
Ambreiaj hidraulic	Da (furnizat)
Putere maximă	35 kW
Conexiuni pe partea sursei	Filete G¾"
Presiunea mediului	max. 4,5 bar
Temperatura mediului	max. 95 °C

Avantaje și caracteristici

• Kit complet prefabricat într-un dulap - economisește timp de asamblare
• Cuplaj hidraulic pentru stabilitate între circuite
• Circuit de amestecare cu supapă ARV și actuator ARM ProClick - ușor de controlat
• Estetică și curățenie a instalației datorită designului integrat
• Utilizabilitate ridicată în modernizări și instalații noi

Instrucțiuni de instalare și utilizare

• Montați kitul într-o poziție care să permită accesul la supapă, pompe și cuplaj
• Înainte de punerea în funcțiune, aerisiți instalația și verificați dacă există scurgeri
• Setați corect actuatorul vanei de amestec - limitatoare de mișcare 0-10 sau 10-0
• Evitați depășirea parametrilor admisibili (presiune, temperatură)
• Verificați periodic starea supapelor, pompelor și etanșeitatea conexiunilor
