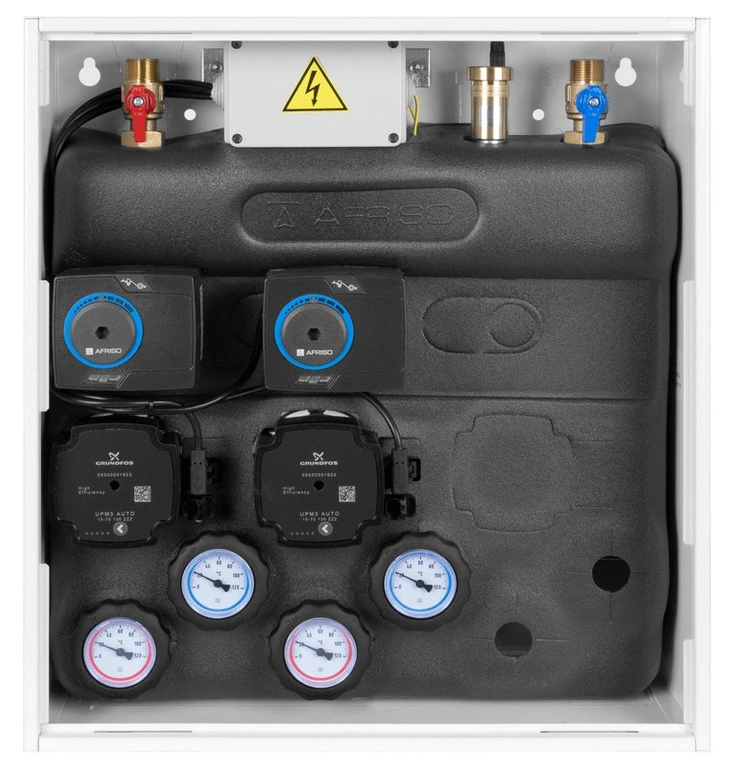

Set de amestecare PrimoBox AZB 255 într-un dulap, 2 valve rotative cu actuator ARM 141

PrimoBox AZB 255 cu joncțiune hidronică - set de amestecare pentru 2 circuite

PrimoBox AZB 255 este o soluție hidraulică prefabricată montată într-un dulap care conectează două circuite de încălzire cu un cuplaj hidraulic integrat. Fiecare circuit are o vană de amestec ARV cu actuator ARM 141 ProClick și un debit Kvs = 3,6 m³/h. Setul este potrivit pentru sisteme cu o putere maximă de 35 kW

Aplicație

• Sisteme închise în care este necesară separarea și controlul a două circuite de încălzire
• Sisteme în care un circuit necesită amestecarea temperaturii, iar celălalt funcționează fără amestecare
• Cazane compacte cu design nou - economisesc spațiu și combină funcțiile într-o singură cutie
• Recondiționări în cazul în care înlocuirea mai multor componente ale instalației ar consuma mult timp

Date tehnice

Circuit 1	Supapă ARV + actuator ARM 141 ProClick, Kvs = 3,6 m³/h
Circuit 2	Supapă ARV + actuator ARM 141 ProClick, Kvs = 3,6 m³/h
Cuplaj hidraulic	Da, integrat în set
Putere maximă	35 kW
Conexiuni pe partea cazanului	G ¾"
Presiunea mediului	max. 4,5 bar
Temperatura mediului	până la 95 °C

Avantaje și caracteristici

• Soluție completă într-un singur dulap - supape, actuatoare și cuplaj hidraulic
• Kit prefabricat - reduce timpul de asamblare și erorile de instalare
• Controlul temperaturii în ambele circuite cu supape ARV
• Construcție izolată și design compact - economisește spațiu și reduce pierderile de căldură
• Circuite extrem de independente datorită cuplajului

Instrucțiuni de instalare și funcționare

• Montați kitul într-un loc care să permită accesul ușor la supape și pompe
• Înainte de punerea în funcțiune, purjați întregul sistem și verificați dacă există scurgeri
• Setați opririle actuatoarelor în pozițiile corecte
• Evitați funcționarea în afara intervalelor de presiune și temperatură admise
• Verificați periodic starea supapelor și etanșeitatea conexiunilor hidraulice
