Magnetisk perimeterdetektor SATEL S-2 infälld reedkontakt med sabotageslinga Grade 2 20 V DC
- Magnetdetektor SATEL S-2 för skalskydd av dörrar och fönster, infälld montering i trä eller plast, samarbete med kontrollpaneler med NC-ingångar.
Produkty subskrypcyjne w twoim koszyku
Ustaw jedną częstotliwość dostaw dla wszystkich produktów subskrypcyjnych z twojego koszyka co:
Produkty subskrypcyjne w twoim koszyku

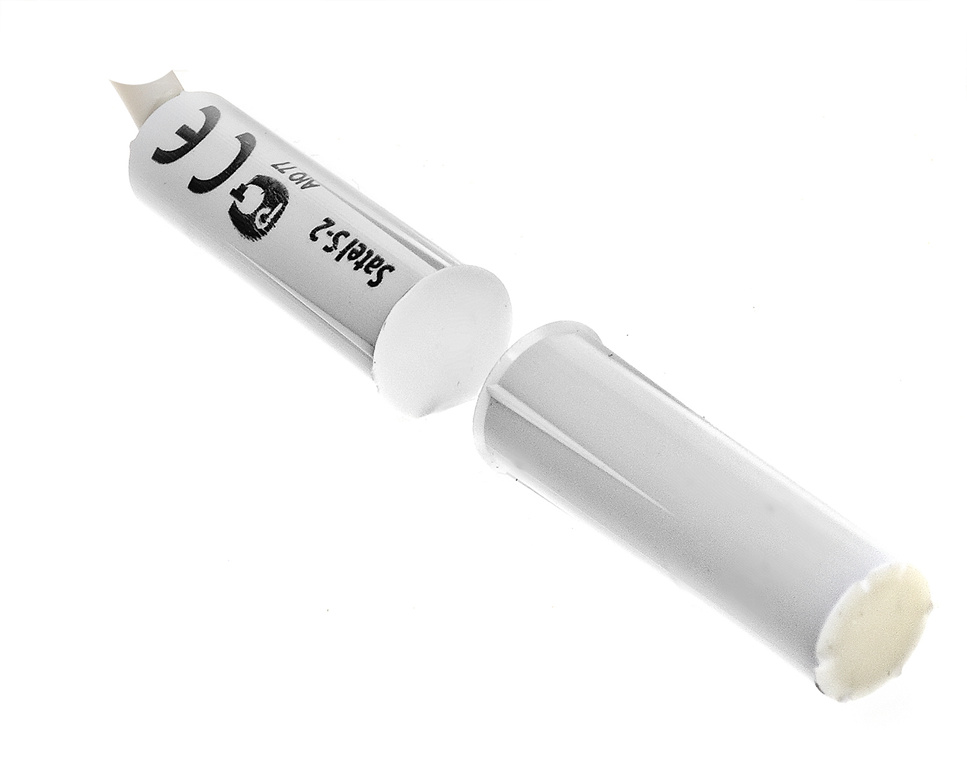

SATEL S-2 magnetisk infälld detektor för perimeterskydd
Den magnetiska detektorn SATEL S-2 är ett perimeterskydd som är utformat för att skydda dörrar, fönster och andra rörliga delar av träverk. Denna modell monteras infälld i lämpligt förberedda hål i trä eller plast.
- Magnetisk detektor för perimeterskydd
- Infälld installation i hål i trä eller plast
- Inbyggd sabotageslinga
- Kompatibel med kontrollpaneler med NC-ingångar
- Överensstämmer med klass 2 enligt EN 50131-1 och EN 50131-2-6
Avsedd användning och tillämpning av S-2 detektorn
Magnetdetektorn SATEL S-2 är en av de grundläggande enheterna som används vid perimeterskydd och används för att skydda dörrar, fönster och andra element vars öppning ska övervakas. Enheten reagerar på att magneten rör sig bort från reed-sensorn, vilket gör att kretsen öppnas och signaleras som en överträdelse.
S-2-modellen är avsedd för infälld installation - båda delarna av detektorn trycks in i lämpligt förberedda hål i trä eller plast, t.ex. i en dörr- eller fönsterkarm. Tack vare den vattentäta konstruktionen av de två delarna kan detektorn användas under typiska förhållanden vid expLoatation av dörr- och fönsterkarmar.
Design och samarbete med larmsystem
S-2 detektorn består av två vattentäta delar: en reed (magnetisk) sensor och en magnet, som i normalt tillstånd ska vara i frontalkontakt. När den ena delen flyttas bort från den andra öppnas reedkontakten och en överträdelse rapporteras till systemet. Dessutom är enheten utrustad med en sabotageslinga för att upptäcka försök till manipulering eller demontering.
S-2-modellen är lämplig för användning med alla kontrollpaneler som är utrustade med NC-ingångar och kan också användas i automationssystem som ett kontrollelement. Detektorn uppfyller kraven för klass 2 i standarderna EN 50131-1 och EN 50131-2-6. Den finns i två färgversioner: vit (S-2) och brun (S-2 BR), vilket gör det enkelt att matcha enheten med träverkens färg.
Tekniska data
| Parametrar | Värde |
|---|---|
| Maximal kopplingsspänning för reed-omkopplaren | 20 V DC |
| Maximal kopplingsström | 20 mA |
| Vikt, kg | 28 g |
| Transient motstånd | 150 Ω |
| Minsta antal omkopplingar vid 20 V, 20 mA belastning | 360 000 |
| Kontaktmaterial | Ru (rutenium) |
| Reed-kontaktens stängningsavstånd | 28 mm öppningsavstånd |
| Reedkontaktens öppningsavstånd | öppningsavstånd 40 mm |
| Typ av montering | infälld i hål i trä eller plast |
| Typ av drift i ett larmsystem | drift med NC-ingångar |
| Kompatibilitetsklass enligt EN 50131 | Grad 2 (EN 50131-1, EN 50131-2-6) |
| Tillbehörsutrustning | sabotageslinga |
| Utförande | två vattentäta komponenter: reed-sensor och magnet |
| Färgversioner | vit (S-2), brun (S-2 BR) |
Källa för tekniska data:datablad för S-2-modellen Link
FAQ - de vanligaste frågorna om SATEL S-2
Vad används SATEL S-2 detektorn till?
SATEL S-2 detektorn används för perimeterskydd, dvs. för att skydda dörrar, fönster och liknande element genom att detektera att de öppnas.
Hur installeras S-2 detektorn?
S-2-detektorn är avsedd för infälld installation i hål i trä eller plast, t.ex. i en dörr- eller fönsterkarm.
Vilka delar ingår i S-2-detektorn?
Detektorn består av två vattentäta delar: en reed (magnetisk) sensor och en magnet, som normalt ska ha kontakt ansikte mot ansikte.
Hur detekterar S-2 detektorn en överträdelse?
En överträdelse upptäcks när den ena delen av detektorn rör sig bort från den andra, vilket gör att reedkontakten öppnas och signaleras som en överträdelse i systemet.
Har S-2 detektorn manipulationsskydd?
Ja, S-2-detektorn är utrustad med en sabotageslinga för att upptäcka försök till sabotage eller demontering.
Vilka kontrollpaneler fungerar S-2 med?
S-2-detektorn är anpassad för samarbete med alla kontrollpaneler som är utrustade med ingångar av NC-typ.
Kan S-2 användas i automationssystem?
Ja, S-2 kan användas i automationssystem som ett kontrollelement, med hjälp av tillståndsändringen hos reed-reläkontakterna.
Vilka standarder uppfyller S-2 detektorn?
Detektorn uppfyller Grade 2-kraven i EN 50131-1 och EN 50131-2-6.
Vilken är den maximala kopplingsspänningen för reedbrytaren i S-2?
Den maximala omkopplingsspänningen för reedbrytaren i S-2-detektorn är 20 V DC.
Vilken är den maximala omkopplingsbara strömmen i S-2 detektorn?
Den maximala kopplingsströmmen för S-2-detektorn är 20 mA.
Vilket är det minsta antalet brytare vid nominell belastning?
Minsta antal brytare för en belastning på 20 V och 20 mA är 360 000.
Vad är stängningsavståndet för reedbrytarkontakterna?
Stängningsavståndet för reedbrytarkontakterna i S-2-detektorn är 28 mm.
Vad är öppningsavståndet för reedbrytarkontakterna?
Öppningsavståndet för reedbrytarkontakterna i S-2-detektorn är 40 mm.
Vad är massan på S-2 detektorn?
S-2-detektorns massa är 28 g.
Vilket material används för reed switch-kontakterna?
Kontaktmaterialet i S-2-detektorn är rutenium (Ru).
Vilka färgversioner av detektorn finns tillgängliga?
S-2-detektorn finns i vitt (S-2) och brunt (S-2 BR).
Vad är kontaktövergångsmotståndet?
Kontaktövergångsmotståndet för reed switch-kontakterna i S-2-detektorn är 150 Ω.
Är detektordelarna vattentäta?
Ja, båda delarna av S-2-detektorn, dvs. reed-sensorn och magneten, är vattentäta.
Kan detektorns faktiska utseende skilja sig från bilderna?
Ja, tillverkaren anger att produkternas faktiska utseende kan skilja sig från det utseende som visas på bilderna.
SATEL S-2-modellen är en infälld magnetisk detektor för perimeterskydd, lämplig för användning med kontrollpaneler med NC-ingångar och automationssystem. Enheten uppfyller kraven för Grade 2 enligt EN 50131-1 och EN 50131-2-6 och har en vattentät design med dubbla element, sabotageslinga och två färgversioner.
