INT-TSH2R-B - touchknappsats med MIFARE proximity-kortläsare
INT-TSH2R-B är en pekskärmsknappsats avsedd för drift och programmering av SATEL INTEGRA, INTEGRA PLus, VERSA och PERFECTA 64 M larmcentraler. Enheten har en 7-tums kapacitiv glasskärm och en inbyggd 13,56 MHz MIFARE proximity-kortläsare.
- 7-tums kapacitiv glaspekskärm med geststöd
- Upplösning på 1024×600 och visning av 16,7 miljoner färger (äkta färg)
- Kompatibel med INTEGRA-, INTEGRA PLus-, VERSA- och PERFECTA 64 M-kontrollpaneler
- Inbyggd 13,56 MHz MIFARE proximity-kortläsare
- Säkerhetsnivå 3 i enlighet med EN 50131
Avsedd användning och tillämpningar
INT-TSH2R-B är avsedd för daglig drift, programmering och övervakning av larmsystem baserade på INTEGRA-, INTEGRA PLus-, VERSA- och PERFECTA 64 M-centraler. Enheten har bevisat sitt värde i både bostäder och kommersiella anläggningar och ger bekväm kontroll över inbrotts- och överfallssignaleringssystem och byggnadsautomationselement, inklusive KNX-systemet.
Med sin stora färgdisplay och sitt anpassningsbara gränssnitt smälter knappsatsen väl in i både moderna och traditionella interiörer. Den inbyggda MIFARE-kortläsaren möjliggör snabb och bekväm inloggning och systemstyrning utan att behöva använda kod.
Funktioner och ergonomi

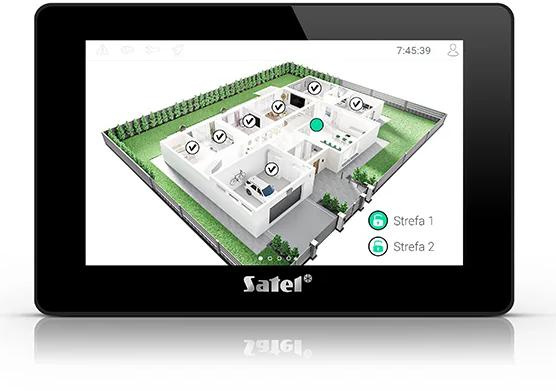

INT-TSH2R-B:s gränssnitt bygger på en grafisk meny i flera nivåer som kan konfigureras och anpassas i stor utsträckning. Det finns upp till 24 användarskärmar, mer än 20 fördefinierade grafiska teman och möjlighet att skapa en anpassad komposition, vilket gör det enkelt att skräddarsy utseendet och funktionerna efter den specifika anläggningen och användarens önskemål.

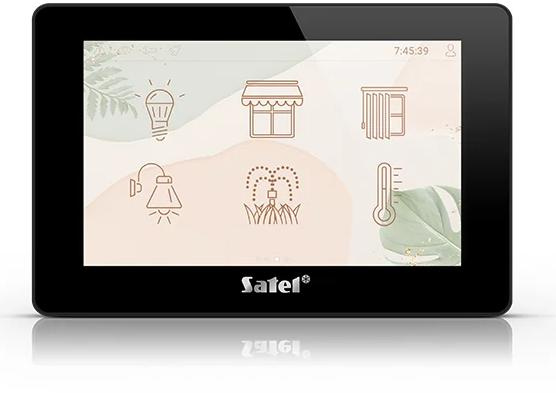

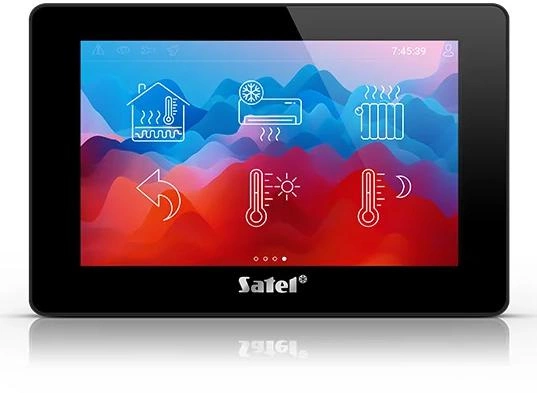

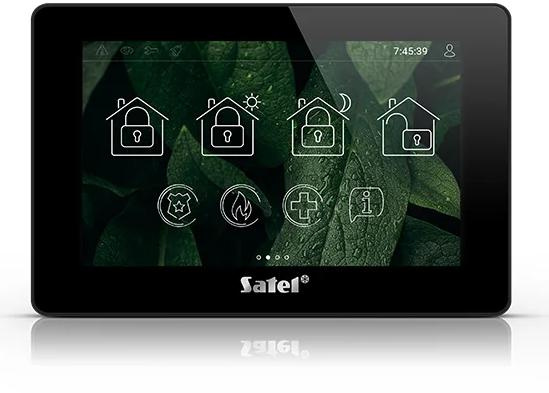

Funktionella widgets möjliggör direkt styrning av zoner, ingångar, utgångar och automationsenheter som är anslutna till kontrollpanelen. Med knappsatsen kan man också definiera MAKRO-kommandon som utlöser ett antal olika funktioner i kontrollpanelen - inklusive scenarier för fastighetsautomation. Snabbt utlösande av panik-, brand- och hjälplarm är möjligt och statusfältet visar aktuell systemstatus.
Komfortabel drift och ytterligare funktioner

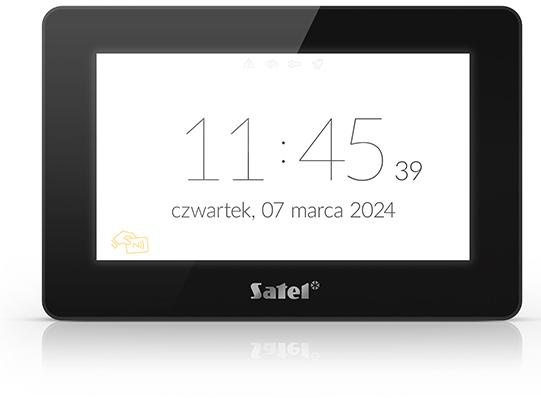

INT-TSH2R-B har en konfigurerbar skärmsläckare som kan visa klocka, datum, status för skiljeväggar, zoner, utgångar och temperaturer (i system baserade på INTEGRA, INTEGRA PLus och PERFECTA 64 M kontrollpaneler). En bildspelsfunktion som fungerar som en fotokamera finns också tillgänglig, med foton lagrade på ett microSD-kort.
En inbyggd högtalare ger hörbar signalering med volymkontroll, och skärmens bakgrundsbelysning kan ställas in oberoende av varandra för "dag" och "natt". Knappsatsen har en sabotagekontakt som reagerar på att höljet öppnas och enheten lossnar från väggen, samt två programmerbara fast anslutna zoner med stöd för olika typer av detektorer och parametriska konfigurationer (i system med INTEGRA och INTEGRA PLus kontrollpaneler).
Tekniska data
| Parametrar | Värde |
|---|---|
| Modell | INT-TSH2R-B |
| Avsedd användning | En knappsats för drift och programmering av kontrollpanelerna INTEGRA, INTEGRA PLus, VERSA, PERFECTA 64 M |
| Skärm | 7" kapacitiv pekskärm i glas med stöd för gester |
| Skärmupplösning | 1024 × 600 bildpunkter |
| Antal färger som visas | 16,7 miljoner färger (äkta färg) |
| Grafiskt gränssnitt | Flera nivåer, anpassningsbart |
| Maximalt antal användarskärmar | Upp till 24 användarskärmar |
| Grafiska teman | Mer än 20 fördesignade teman med möjlighet att skapa din egen komposition |
| Widgetar | Knappsatsmanövrering, styrning av larmsystem och automationsenheter |
| MAKRO-kommandon | Ja, aktivering av ett antal kontrollpanelfunktioner (inklusive byggnadsautomation) |
| Snabb aktivering av larm | PANIK, BRAND, ASSISTANS |
| Samarbete med kontrollpaneler | INTEGRA, INTEGRA PLus (Firmware 1.20 eller senare), VERSA (Firmware 1.10 eller senare), PERFECTA 64 M |
| Skärmsläckare | Visning av klocka, datum, partitionsstatus, zoner, utgångar, temperaturer (INTEGRA, INTEGRA PLus, PERFECTA 64 M) |
| Fotoramafunktion | Alternativ för bildspel |
| Indikatorer för systemstatus | Placerade på statusfältet |
| Proximity-kortläsare | MIFARE 13,56 MHz (stöds av INTEGRA och INTEGRA PLus kontrollpaneler) |
| MIFARE-korttyper som stöds | Ultralight CSN/SSN; Classic CSN/SSN/MSN; DESFire (EV1 / EV2 / EV3) CSN/MSN |
| Antal programmerbara trådbundna ingångar | 2 (endast med INTEGRA och INTEGRA PLus kontrollpaneler) |
| Typer av detektorer som stöds i zoner | NO-, NC-, rulljalusi- och vibrationsdetektorer |
| Parametriska konfigurationer för zoner | EOL, 2EOL, 3EOL (3EOL i samarbete med INTEGRA kontrollpanel PLus), programmering av motståndsvärden |
| Inbyggd högtalare | Ja, för ljudsignalering, med volymkontroll |
| Justering av bakgrundsbelysning | Ja, med uppdelning i lägena "dag" och "natt" |
| Läsare för minneskort | Inbyggd microSD-kortläsare |
| Minneskort som stöds | microSD, microSDHC |
| Kontakt vid sabotage | Reagerar på öppning av höljet och lossning från väggen |
| Tillgängliga färgversioner | Vit (INT-TSH2R-W) och svart (INT-TSH2R-B) |
| Strömförsörjningsspänning | 12 V DC ±15 % (±15 %) |
| Strömförbrukning i standby-läge | 350 mA |
| Maximal strömförbrukning | 475 mA |
| Temperaturområde för drift | -10°C ... +55°C |
| Maximal luftfuktighet | 93 ±3% |
| Miljöklass enligt EN 50130-5 | II |
| Skyddsgrad enligt EN 50131 | Grad 3 |
| Läsarens driftsfrekvens | 13.553...13.567 MHz |
| Läsavstånd för det krypterade MC-DF3-2-kortet | Upp till 40 mm |
| Höljets mått (B × H × D) | 196 × 129 × 22 mm |
| Vikt, kg | 386 g |
Tekniska data, källa:datablad för modell INT-TSH2R-B Link
FAQ - de vanligaste frågorna
Vilka kontrollpaneler är knappsatsen INT-TSH2R-B avsedd för?
Manöverpanelen INT-TSH2R-B stöder INTEGRA-, INTEGRA PLus-, VERSA- och PERFECTA 64 M-styrcentraler, men firmware 1.20 eller senare krävs för INTEGRA-styrcentraler och firmware 1.10 eller senare för VERSA-styrcentraler.
Har INT-TSH2R-B en inbyggd proximity-kortläsare?
Ja, knappsatsen har en inbyggd 13,56 MHz MIFARE-kortläsare som stöds av INTEGRA och INTEGRA PLus kontrollpaneler.
Vilka typer av MIFARE-kort stöds av kortläsaren i INT-TSH2R-B?
MIFARE Ultralight (CSN/SSN), Classic (CSN/SSN/MSN) och DESFire EV1, EV2 och EV3 (CSN/MSN) kort stöds.
Vad är diagonalen och upplösningen på manipulatorskärmen?
Skärmen är 7 tum diagonalt, kapacitiv och av glas, och har en upplösning på 1024×600 pixlar med en visning av 16,7 miljoner färger.
Går det att anpassa det grafiska gränssnittet för INT-TSH2R-B?
Ja, gränssnittet har flera nivåer och gör det möjligt att konfigurera upp till 24 användarskärmar, välja bland över 20 grafiska teman och skapa din egen komposition.
Tillåter knappsatsen att klockan och systemstatus visas i skärmsläckarläge?
Ja, skärmsläckaren kan visa klocka, datum, status för partitioner, zoner, utgångar och temperaturer i system baserade på INTEGRA, INTEGRA PLus och PERFECTA 64 M kontrollpaneler.
Har INT-TSH2R-B stöd för fotoramfunktionen?
Ja, enheten kan visa ett bildspel som ett fotorama med foton som lagrats på ett microSD-kort.
Hur många programmerbara trådbundna ingångar har INT-TSH2R-B?
Knappsatsen har två programmerbara trådbundna zoner, som stöds i system med INTEGRA och INTEGRA PLus kontrollpaneler.
Vilka parametriska konfigurationer av zoner stöds?
Zonerna stöder EOL-, 2EOL- och 3EOL-konfigurationer, där 3EOL-konfigurationen är tillgänglig för användning med INTEGRA PLus kontrollpanel, med programmerbara motståndsvärden.
Vad är knappsatsens matningsspänning?
Knappsatsen drivs av 12 V DC ±15%.
Vad är strömförbrukningen för INT-TSH2R-B?
Strömförbrukningen i standby är 350 mA och den maximala strömförbrukningen är 475 mA.
I vilket temperaturintervall kan INT-TSH2R-B användas?
Knappsatsens temperaturområde är -10°C till +55°C.
Vilka är måtten och vikten på knappsatsens hölje?
Höljets mått är 196 × 129 × 22 mm (bredd × höjd × tjocklek) och enhetens vikt är 386 g.
Vilken skyddsgrad har INT-TSH2R-B?
Knappsatsen uppfyller säkerhetsnivån Grade 3 i enlighet med EN 50131.
Är enheten skyddad mot manipulering?
Ja, INT-TSH2R-B är utrustad med en sabotagekontakt som reagerar på att höljet öppnas och lossnar från väggen.
Vilka minneskort stöds av den inbyggda läsaren?
Den inbyggda läsaren stöder microSD- och microSDHC-minneskort.
Vilka färgversioner finns knappsatsen i?
Knappsatsen finns tillgänglig i vitt som INT-TSH2R-W och i svart som INT-TSH2R-B.
Vilken är kortläsarens arbetsfrekvens?
Kortläsaren arbetar i 13,553...13,567 MHz-bandet.
Vad är läsintervallet för det krypterade MC-DF3-2-kortet?
Läsavståndet för det krypterade MC-DF3-2-kortet är upp till 40 mm.
Vilken miljöklass uppfyller enheten?
Knappsatsen tillhör miljöklass II enligt EN 50130-5.
Sammanfattning
INT-TSH2R-B är en avancerad pekskärmsknappsats med MIFARE-kortläsare, utformad för samarbete med SATEL INTEGRA, INTEGRA PLus, VERSA och PERFECTA 64 M kontrollpaneler. Enheten kombinerar omfattande konfigurationsmöjligheter för gränssnitt, stöd för fastighetsautomation och hög Grade 3-säkerhet.
