BFT PHOBOS BT B25 KIT SV för slaggrindar (R935358 00004) (2614858)

Syfte

Denna kompletta 24V-sats är avsedd för slaggrindar där den maximala bladvikten är upp till 400 kg och längden inte överstiger 3 m. Jämfört med Phobos BT A-serien är gränslägesbrytarna i denna version placerade på den övre delen, vilket tillsammans med autoSET-funktionen - som aktiveras av motorvibrationer - möjliggör snabb och exakt positionsinställning.

Det maximala avståndet från gångjärnsaxeln till stolpens kant är 14 cm.

Satsen består av:

• Sats med två Phobos BT B25-ställdon
• Styrenhet Thalia BT A80 DUO

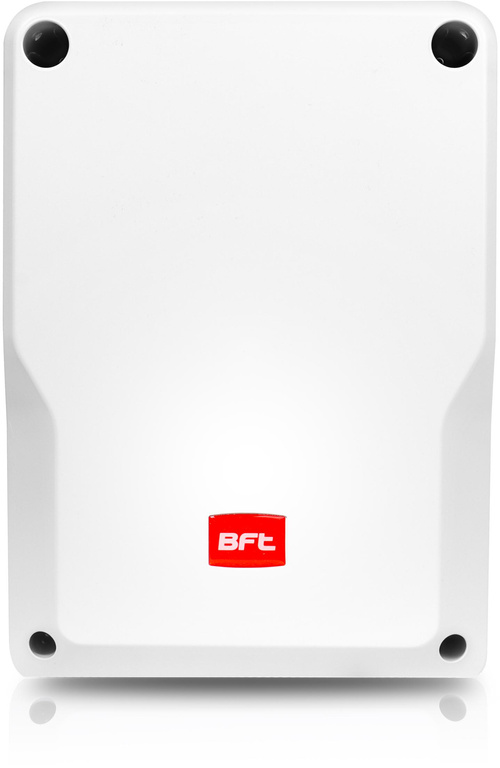

• Styrenhetens hölje
• Fotoceller Compacta A20-180
• 1 Mitto COOL C4 fjärrkontroll
• Sats med monteringstillbehör (konsoler, skruvar, förskruvningar, brickor, lock etc.)
• Nycklar för frikoppling av drivenhet

OBSERVERA: Standardfästena i satserna är raka plåtar som kommer ut från ställdonet - SFR-fästen ingår inte.

Viktiga funktioner

• Ställdon avsedda för svängportar i bostadsapplikationer
• 24V-driven drivenhet

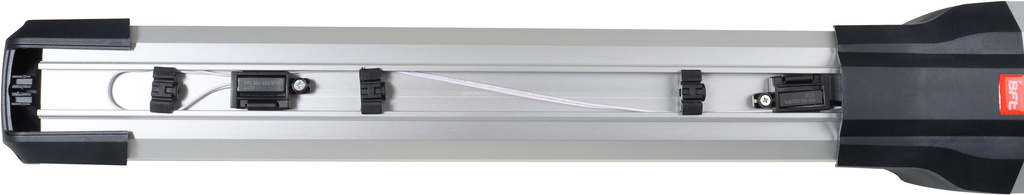

• Utrustade med magnetiska gränslägesbrytare
• Avaktivering med hjälp av en personlig nyckel
• Amperometrisk funktion för detektering av hinder
• Utformad för upp till 80 cykler per dag
• Innovativt stolpmontage med magnetstift
• D-Track-system för dynamisk vridmomentkontroll

Beskrivning

BFT PHOBOS BT B25 KIT PL är avsedd för slaggrindar med en maximal portvikt på upp till 400 kg och en längd på upp till 3 m. Den drivs med 24V och är utrustad med en modern THALIA BT A80 DUO-styrenhet som innehåller en tvåkanalig radiomottagare med dynamiskt växlande kod och minne för 128 fjärrkontroller.

Ställdonen har magnetiska gränslägesbrytare som fungerar vid öppning och stängning, och frikopplingsfunktionen med en personlig nyckel ökar säkerheten för hela systemet. Dessutom säkerställer den amperometriska hinderdetekteringsfunktionen och D-Track-systemet att enheten fungerar smidigt med en frekvens på upp till 80 cykler per dag.

En innovativ monteringslösning för det magnetiska stolpfästet förbättrar installationens estetik, medan en uppgraderad dragskruvsmutterdesign minimerar risken för kontaminering av mekanismen.

D-Track-systemet justerar dynamiskt drivkraften - ökar den på vintern och minskar den på sommaren - vilket garanterar tillförlitlighet och säkerhet vid användning.

4-kanals fjärrkontroll BFT MITTO COOL C4

Original 4-kanals fjärrkontroll från BFT, utformad för kompatibilitet med de flesta drivenheter från denna tillverkare. Moderna lösningar garanterar samarbete med både de nyaste och äldre kontrollpanelerna.

Jämfört med MITTO B4-modellen (D111906) kännetecknas fjärrkontrollen av följande:

• Blockering av signalkopiering av enheter av andra märken
• Inbyggd Replay-funktion för fjärrstyrd signalkopiering
• Större knappar för enklare manövrering

Fotoceller BFT Compacta A20-180 (sändare+mottagare)

Compacta-fotocellerna är en utmärkt ersättning för BFT Desme-modellen. Enheten erbjuder en justerbar betraktningsvinkel på upp till 180° (+/- 90° i sändare och mottagare) och en räckvidd på upp till 20 meter, med en garanterad räckvidd på 10 meter under alla förhållanden.

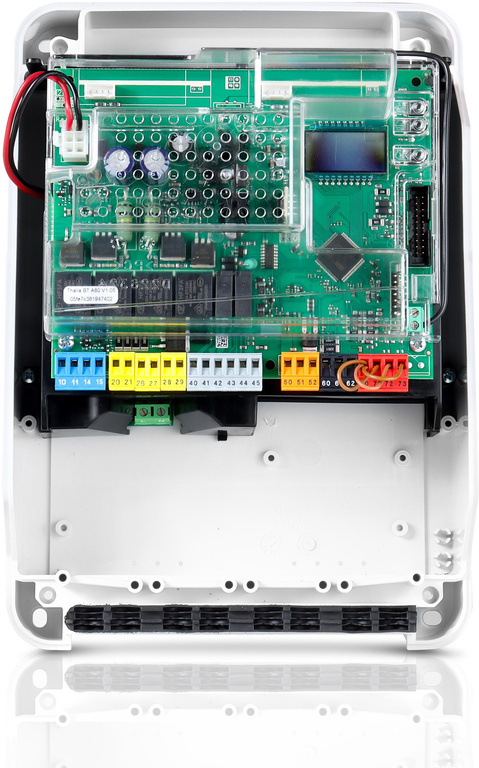

Styrenhet BFT Thalia BT A80 DUO

Styrenheten THALIA BT A80 DUO med LCD-display har utformats för drift av ställdon som PHOBOS BT, IGEA BT, GIUNO eller ELI 250 N BT, som drivs med 24V. Den är ett modernt alternativ till Thalia Light-modellen och har en inbyggd radio med dynamisk kod och minne för 128 fjärrkontroller samt programmerbara in- och utgångar för att stödja två oberoende fotocellslänkar.

Obs: Kontrollpanelen är inte kompatibel med de äldre fjärrkontrollerna Mitto B2 (D111904) och Mitto B4 (D111606).

• Stöd för elektriskt frigöringslås: JA
• Öppning för fotgängare med timer: JA
• Belysningssensor: JA
• Kommunikation: NEJ
• Elektrisk magnetisk låsning: JA
• Drift av signallampa: JA
• Kontroll av trafikljus: JA
• Manövrering av säkerhetskant (kantbalkar): JA
• Max. uteffekt: 180W
• Underhållsindikering: JA
• Funktion för välkomstljus: JA
• Konfigurerbar AUX 1-kontakt: JA
• Strömförsörjning till kontrollpanelen: 220-230V
• Zonbelysning: JA
• Test av fotocell: JA
• Max. antal fjärrkontroller: 128
• Trappbelysningens funktion: JA
• Wicket-funktion: JA
• Test av kantremsa: JA
• Display: JA
• Strömförbrukning i standby-läge: <0,5W
• Indikation av dörrstatus: JA
• Larm vid dörröppning: JA
• Drift med elektriskt lås: JA
• Öppning med timer: JA

Tekniska specifikationer

• Strömförsörjning: 230V +/- 10% 50Hz
• Motor: 24V
• Effektförbrukning: 40W
• Max. vinglängd: 2,5 m
• Max. vikt påvingen: 400 kg
• Öppningstid: 15 sek.
• Arbetsslaglängd: 360 mm
• Max. öppningsvinkel: 119 grader
• Retardation: JA
• Låsning: mekanisk
• Upplåsning: personlig nyckel
• Typ av hinderdetektering: elektronisk
• Hinderrespons: D-spår
• Gränslägesbrytare: magnetiska
• Drifttemperatur: -20 C till +55 C
• Skyddsgrad: IP X4
• Smörjning avkugghjul: fett
• Driftläge: 80 cykler per dag
• Ställdonets vikt: 6 kg
• Användning för stolpar: stål eller murverk
• Styrenhet: Thalia BT A80 DUO
• Wicket-funktion: JA
• Självinlärningsfunktion (autoSET): JA
• Inbromsning vid öppning och stängning: JA
• Automatisk stängningsfunktion: JA
• Automatisk stängningsfunktion efter att fotocellens linje harpasserats: JA

*VIKTIGT!

Portbladets maximala vikt minskar med ökande längd! Ett 3 m långt blad tillåter en maxvikt på 200 kg, medan en 400 kg port kan vara upp till 1,5 m lång.

*D-Track-system - dynamisk vridmomentkontroll

Operatören är utrustad med D-Track-systemet, en intelligent lösning baserad på mikroprocessorstyrteknik BFT, som kontinuerligt övervakar och justerar vridmomentet. Genom att analysera flera indikatorer väljer systemet exakt den kraft som krävs för att utföra operationen, vilket gör det lättare för installatören att få de certifieringar som krävs.

Till skillnad från traditionella styrenheter som tillämpar fasta kraftnivåer registrerar D-Track även små variationer, vilket säkerställer att frekvensomriktaren endast reagerar på verkliga hinder.

*U-link - teknik BFT för kommunikation mellan kringutrustning och automationssystem

U-link är en universell plattform som gör det möjligt att skapa sammanhängande teknikekosystem som styrs via en smartphone, tack vare B EBA expansionskort.

När expansionskortet har installerats i frekvensomriktaren är det bara att installera U-Control-appen för att dra full nytta av fjärrstyrningsfunktionerna.

Appen möjliggör styrning av en eller flera kompatibla enheter via U-link-protokollet, vilket gör att grinden kan öppnas, stängas och statusövervakas från valfri plats.

• Med en internetanslutning kan användaren styra grinden från var som helst - till exempel kan trädgårdsmästaren få tillgång till grinden när han eller hon inte är hemma.

Styrenheten BFT Thalia DUO har två U-LINK-ingångar
