KUSTOS ULTRA BT B25 KIT för slaggrindar BFT

Syfte

Komplett 24V-sats för slaggrindar med portblad upp till 400 kg och portbladslängder upp till 3 m.* Jämfört med Kustos BT A har ändlägesbrytarnas placering ändrats - i den erbjudna Kustos BT B-satsen är de placerade på ovansidan. Dessutom gör autoSET-funktionen med vibration vid inställning av ändlägena installatörens arbete extremt bekvämt.

Kustos ställdon är värda att installera överallt där det finns mycket damm och lera. Tack vare dragbultskyddet kan enheterna monteras lågt över marken, vilket avsevärt förbättrar installationens estetik.

Det maximala avståndet från gångjärnets axel till stolpens kant för dessa ställdon är 14 cm.

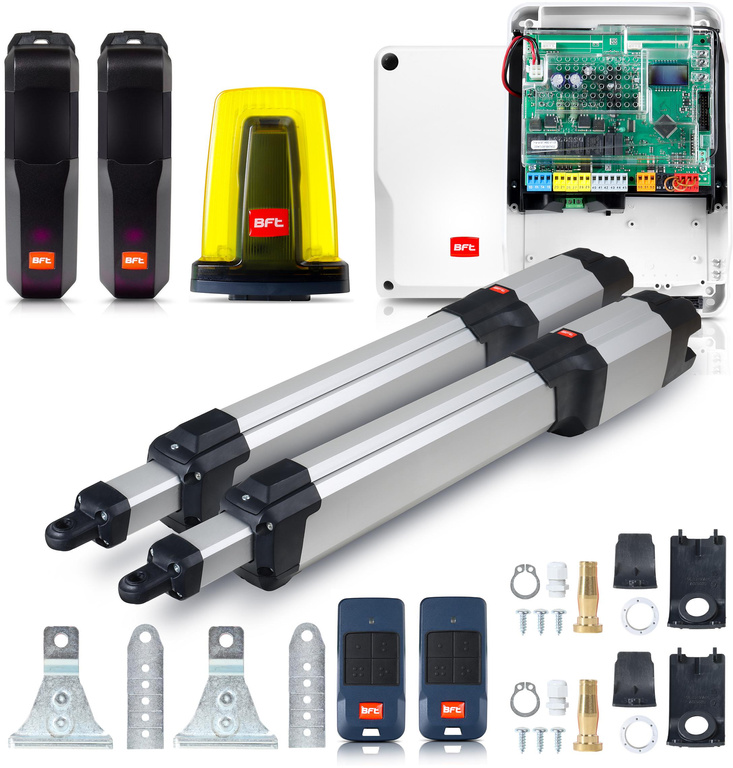

Satsen består av:

• Sats med två Kustos BT B25-ställdon
• Styrenhet Thalia BT A80 DUO
• Styrenhetens hölje
• Fotoceller Compacta A20-180
• 2 st Mitto COOL C4 fjärrkontroll
• LED-varningslampa BT A R1
• Sats med monteringstillbehör (konsoler, skruvar, drosslar, brickor, lock etc.)
• Nycklar för frikoppling av frekvensomriktarna

OBS: Standardfästena i satserna är raka plåtar som kommer ut från ställdonet. SFR-fästen ingår inte i satsen.

Viktiga funktioner

• Ställdon för slaggrindar i bostäder
• 24V motor
• Magnetiska gränslägesbrytare

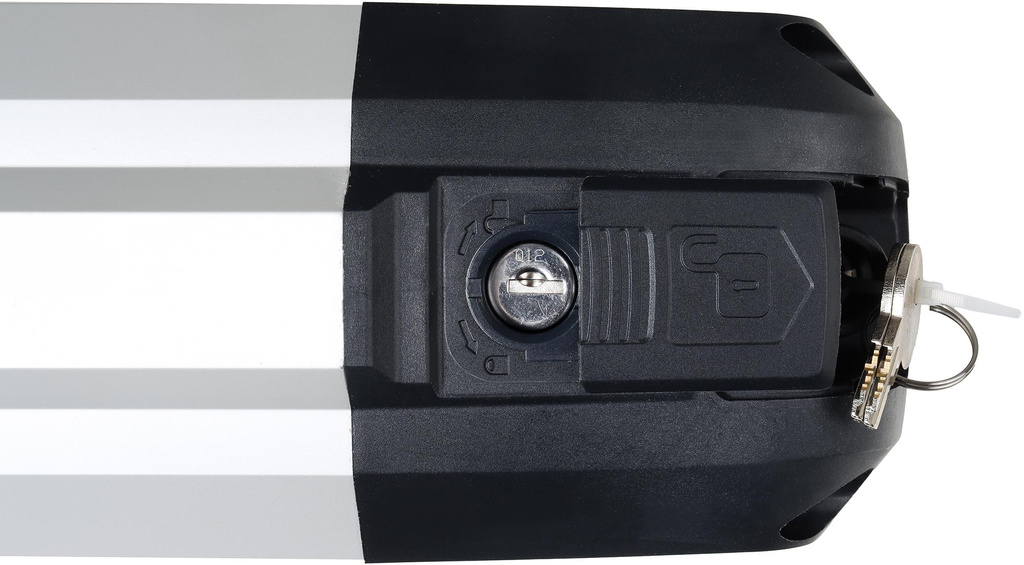

• Personlig nyckelfrigöring
• Amperometrisk funktion för detektering av hinder
• Användningsfrekvens - upp till 30 cykler per timme
• Innovativ stolpmontering med magnetstift
• Innovativt D-Track-system

Beskrivning

Ställdon för slaggrindar i bostadshus, avsedda för grindar med en portbladvikt på upp till 400 kg och en portbladslängd på upp till 3 meter (Kustos BT B25-version). De är utrustade med en 24V-motor och den funktionsrika styrenheten THALIA BT A80 DUO har en integrerad tvåkanals radiomottagare med dynamisk variabel kod och minne för 128 fjärrkontroller. Enheterna är utrustade med magnetiska gränslägesbrytare (både för öppning och stängning). Personlig nyckelfrigöring ger en hög säkerhetsnivå, som ytterligare förbättras av den amperometriska funktionen för hinderdetektering. Drivenheterna BFT Kustos BT B25 kan drivas med en frekvens på upp till 30 cykler per timme, vilket gör att de kan användas även i bostadsområden.

Innovativt är också monteringssystemet till stolpfästet med ett magnetstift, vilket inte bara effektiviserar installationen utan också förbättrar installationens estetik - magnetstiftet förblir osynligt.

Operatören är utrustad med D-Track-systemet, som dynamiskt justerar krafterna vid varje manöverpunkt i automationen. Dessa krafter ökar automatiskt på vintern och minskar på sommaren, vilket säkerställer en smidig drift av drivenheten och effektiv hinderdetektering.

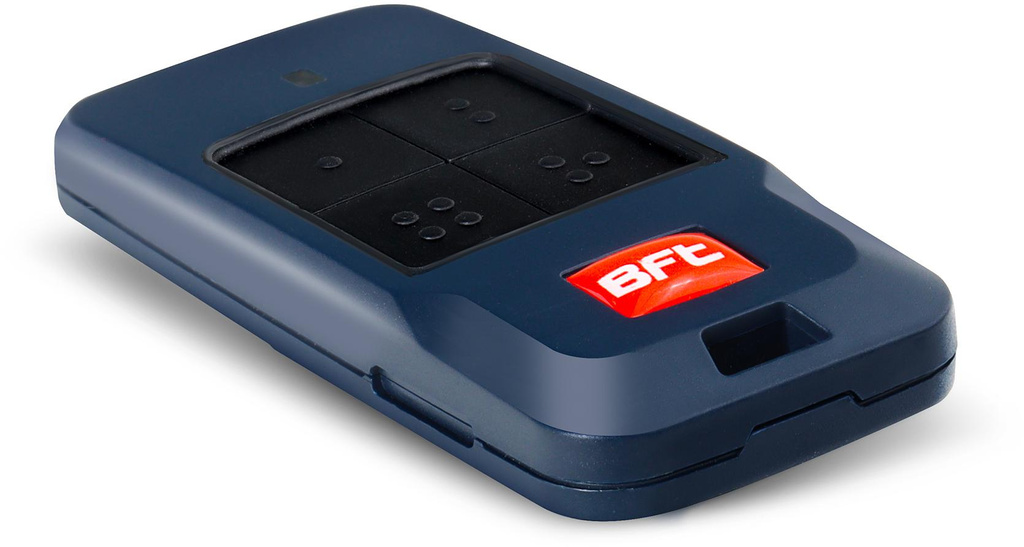

4-kanals fjärrkontroll BFT MITTO COOL C4

En 4-kanals originalfjärrkontroll från BFT, avsedd för de flesta drivenheter från denna tillverkare. Enheten är kompatibel med både nya och äldre kontrollpaneler BFT.

Ändringar jämfört med MITTO B4 (D111906) fjärrkontrollmodell inkluderar:

• Förhindrande av kopiering med andra fjärrkontroller än följande BFT
• Inbyggd Replay-funktion för att kopiera fjärrkontrollens signal på distans från radion eller kontrollpanelen
• Större knappar för enklare användning

Fotoceller BFT Compacta A20-180 (sändare+mottagare)

Compacta-fotocellerna är ett effektivt alternativ till BFT Desme-modellen. Modellen Compacta A20-180 har en justerbar betraktningsvinkel på 180° (+/- 90° i sändare och mottagare). Räckvidden är 20 meter, där 10 meter är den garanterade räckvidden under alla förhållanden.

Radius LED-varningslampa BT A R1

Varningslampan BFT RADIUS LED BT A R1 har utformats för att användas med 24V-drivna ställdon. Tack vare LED-tekniken är energiförbrukningen cirka 80% lägre jämfört med traditionella glödlampor, vilket också förlänger enhetens livslängd. Den inbyggda antennen ökar räckvidden och skyddsklassen IP 44 garanterar skydd mot yttre påverkan.

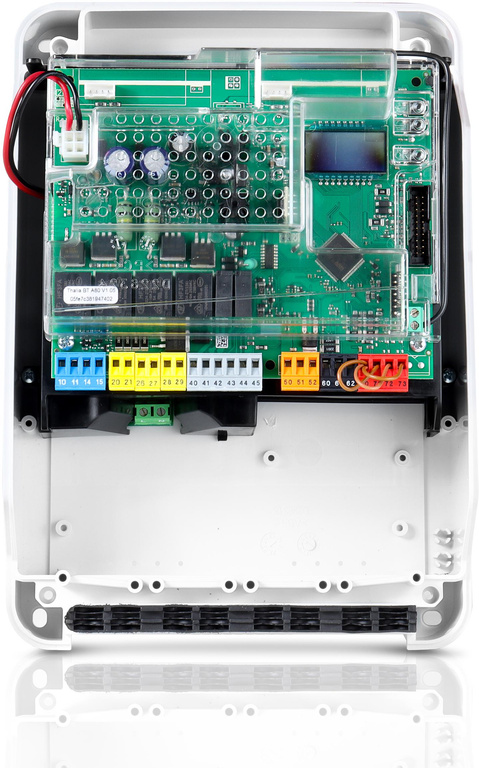

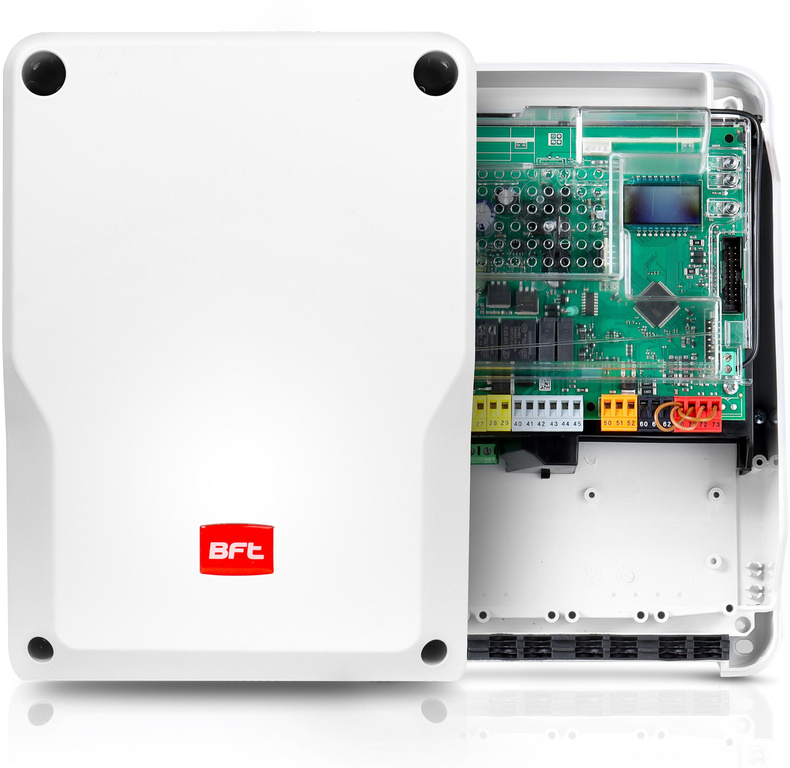

Styrenhet BFT Thalia BT A80 DUO

Styrenheten THALIA BT A80 DUO med LCD-display är utformad för att styra ställdon som PHOBOS BT, IGEA BT, GIUNO, ELI 250 N BT och andra 24V-drivna enheter.

Kontrollpanelen, som ersätter Thalia Light-modellen, har en inbyggd radio med flytande kod, minne för 128 fjärrkontroller och programmerbara in- och utgångar. Den stöder två oberoende fotocelllinjer.

Viktigt: Kontrollpanelen är inte kompatibel med de gamla fjärrkontrollerna Mitto B2 (D111904) och Mitto B4 (D111606).

• Stöd för elektriskt frigöringslås: JA
• Öppning för fotgängare med timer: JA
• Belysningssensor: JA
• Kommunikation: NEJ
• Elektrisk magnetisk låsning: JA
• Drift av signallampa: JA
• Kontroll av trafikljus: JA
• Manövrering av säkerhetskant (kantbalkar): JA
• Max. uteffekt: 180W
• Underhållsindikering: JA
• Funktion för välkomstljus: JA
• Konfigurerbar AUX 1-kontakt: JA
• Strömförsörjning till kontrollpanelen: 220-230V
• Zonbelysning: JA
• Test av fotocell: JA
• Max. antal fjärrkontroller: 128
• Trappbelysningens funktion: JA
• Wicket-funktion: JA
• Test av kantremsa: JA
• Display: JA
• Strömförbrukning i standby-läge: <0,5W
• Indikation av dörrstatus: JA
• Larm vid dörröppning: JA
• Drift med elektriskt lås: JA
• Öppning med timer: JA

Tekniska specifikationer

• Strömförsörjning: 230V +/- 10% 50Hz
• Motor: 24V
• Max. bladlängd: 3 m
• Max. vikt för blad: 400 kg
• Öppningstid: 12 sek.
• Max. öppningsvinkel: 119 grader
• Retardation: JA
• Låsning: mekanisk
• Upplåsning: personlig nyckel
• Typ av hinderdetektering: elektronisk
• Hinderrespons: D-spår
• Gränslägesbrytare: magnetiska
• Drifttemperatur: -20°C till +55°C
• Skyddsgrad: IP X4
• Smörjning avkugghjul: fett
• Driftläge: 30 cykler per timme
• Ställdonets vikt: 8 kg
• Användning för stolpar: stål eller murverk
• Styrenhet: Thalia BT A80 DUO
• Wicket-funktion: JA
• Självinlärningsfunktion (autoSET): JA
• Inbromsning vid öppning och stängning: JA
• Automatisk stängningsfunktion: JA
• Automatisk stängningsfunktion efter att ha passerat en fotocelllinje: JA

*U-link - teknik BFT för kommunikation mellan kringutrustning och automationssystem

U-link är en universell plattform som gör det möjligt att skapa och hantera tekniska ekosystem via smartphone med hjälp av B EBA expansionskort.

När expansionskortet har köpts och installerats i frekvensomriktaren är det bara att installera U-Control-appen på din smartphone för att dra full nytta av U-link-systemet.

Appen gör det möjligt att styra en eller flera kompatibla enheter via U-link-protokollet, vilket ger användaren möjlighet att öppna, stänga eller stoppa grinden från var som helst och kontrollera dess status i realtid.

• En internetanslutning möjliggör fjärråtkomst - du kan öppna eller stänga grinden och ge tillgång till en trädgårdsmästare, till exempel, när du är borta från hemmet.

Styrenheten BFT Thalia DUO har två U-LINK-ingångar
