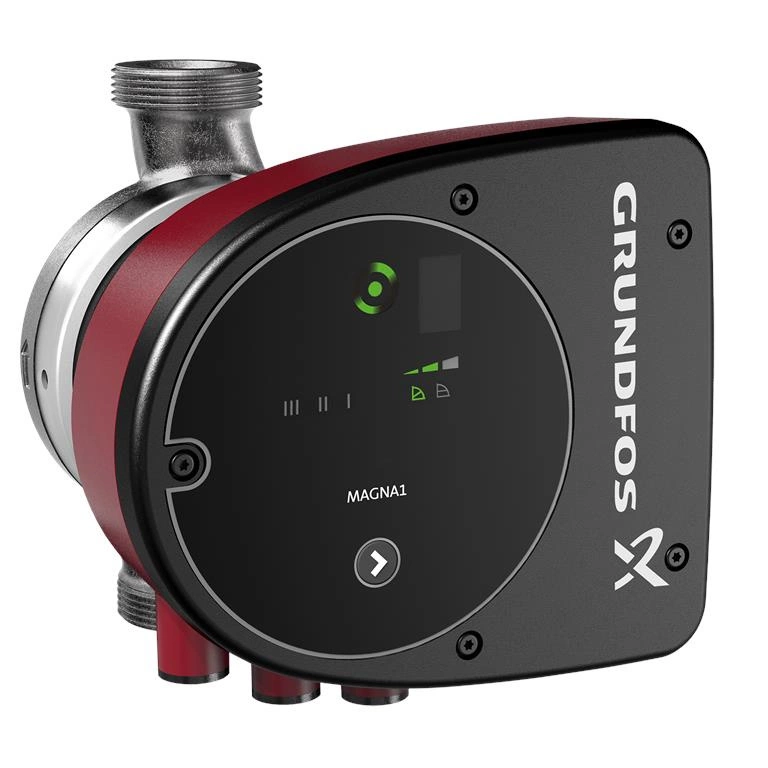

Elektronisk cirkulationspump Grundfos Magna1 25-60 N 180 1x230V PN10 99221224
- MAGNA1 N är en variant i rostfritt stål för applikationer där mediet kräver det (t.ex. tappvarmvatten). Med MAGNA1 utförs arbetet på ett intuitivt och effektivt sätt.
Produkty subskrypcyjne w twoim koszyku
Ustaw jedną częstotliwość dostaw dla wszystkich produktów subskrypcyjnych z twojego koszyka co:
Produkty subskrypcyjne w twoim koszyku
MAGNA1 25-60 N
Grundfos MAGNA1 cirkulationspump är en enkel lösning som garanterar utmärkta resultat. Tack vare sin höga energieffektivitet uppfyller produkten kraven i EuP 2015-standarderna, vilket resulterar i betydande elbesparingar. Det intuitiva, användarvänliga gränssnittet och den underhållsfria konstruktionen gör MAGNA1 till den perfekta cirkulationspumpen för grundläggande applikationer där det krävs grundläggande systemstyrning och övervakningsfunktioner
Med denna serie cirkulationspumpar blir installation, grundläggande styrning och övervakning extremt enkel. Pumpen är underhållsfri tack vare sin slutna pumphjulskonstruktion (konserverad rotor). MAGNA1 gör det möjligt att övervaka pumpdriften via en nödreläutgång, och en digital start/stopp-ingång möjliggör fjärrstyrning. Dessutom kommunicerar pumpen trådlöst med Grundfos GO Remote-appen
Tillämpning:
- Blandningskretsar
- Uppvärmningsytor
- Ytor för luftkonditionering
- Värmepumpsystem med jordkälla
- Små kylningsapplikationer
MAGNA1 är en enfaspump som kännetecknas av en integrerad styrenhet och manöverpanel i styrenhetens hölje. Pumphuset finns i både gjutjärn och rostfritt stål. Pumphjulet är tillverkat av kolfiberförstärkt kompositmaterial, lagerskivan och pumphjulets beklädnad är tillverkade av rostfritt stål, medan statorhuset är tillverkat av aluminium. Kraftelektroniken är luftkyld
Pumpen är utrustad med en 4-polig synkronmotor med permanentmagnet (PM-motor), som har en högre verkningsgrad jämfört med en konventionell asynkron korgmotor. Pumpens varvtal styrs av en integrerad inverterare
TEKNISKA DATA
| Potentialfri omkopplingskontakt: | ja |
| Frekvens: | 50/60 Hz |
| Installationslängd: | 220 mm |
| Materialkvalitet: | Gjutjärn GG 25 (GJL-250) |
| Gränssnitt för pulsräknare: | inte |
| PT100 / PT1000 / PTC-gränssnitt: | nej |
| PWM (Pulsbreddsmodulering) gränssnitt: | nej |
| Flänsens tryckklass: | PN 10 |
| Enhetens tryckklass: | PN 10 |
| IEC isoleringsklass: | F |
| Oval fläns: | ej |
| Antal faser: | 1 |
| Max. arbetstryck: | 10 bar |
| Max. mediumtemperatur (kontinuerlig): | 110 °C |
| Max. kapacitet (max. flöde): | 11.22 m3/h |
| Max. uppfordringshöjd: | 12 m |
| Material i huset: | Gjutjärn |
| Material pumphjul: | Plast |
| Lägsta mediumtemperatur (kontinuerlig): | -10 °C |
| Kopplingsspänning: | 1 x 230 V |
| Stöd för BACnet IP-protokoll: | nej |
| Stöd för BACnet MS/TP-protokoll: | nej |
| Stöd för CAN/CANOpen-protokoll: | nej |
| Stöd för EtherNet/IP-protokoll: | nej |
| Stöd för KNX-protokoll: | nej |
| Stöd för LIN Bus-protokoll: | nej |
| Stöd för LON/LONWorks-protokoll: | nej |
| Stöd för Modbus RTU-protokoll: | nej |
| Stöd för Modbus TCP-protokoll: | nej |
| Stöd för PROFIBUS-protokoll: | nej |
| Stöd för PROFINET IO-protokoll: | nej |
| Stöd för RS-232-protokoll: | nej |
| Stöd för RS-485-protokoll: | nej |
| Strömförbrukning för pump (solpump): | 329 W |
| Motorns effektförbrukning (P1): | 0.329 kW |
| Elektrisk anslutning: | Plintar |
| Dubbel pump: | inte |
| Märkström: | 1.48 A |
| Hastighet: | 4754 1/min |
| Nominellt flöde (BEP): | 11.22 m3/h |
| Kontroll av motorhastighet: | Inbyggd |
| Typ av anslutning: | Fläns |
| Anslutningsstorlek för pumphus: | DN 32 |
| Metod för hastighetskontroll: | Steglös |
| Standard för trådlös kommunikation 2G / 3G / 4G: | inte |
| 5G trådlös kommunikationsstandard: | nej |
| Bluetooth trådlös kommunikationsstandard: | nej |
| WLAN 802.11 standard för trådlös kommunikation: | nej |
| Grad av skydd (IP): | IPX4 |
| Gränssnittssignal 0-10 V / 2-10 V: | nej |
| Gränssnittssignal 0-20 mA / 4-20 mA: | nej |
| Bredd 1: | 73 mm |
| Bredd 2: | 164 mm |
| Genomsnittlig temperatur (kontinuerlig drift): | -10 ... 110 °C |
| Nominell diameter: | DN 32 |
| Omgivande temperatur: | 0 ... 40 °C |
| Energieffektivitetsindex (EEI): | 0.2 |
| Pumpomkopplare: | Annan |
| Höjd vid nominellt flöde: | 65 kPa |
| Uppfordringshöjd vid nominellt flöde (BEP): | 65.27 kPa |
| Pumpens höjd: | 301 mm |
| Nominellt spänningsområde: | 230 ... 230 V |
| Kommunikationsgränssnitt: | Möjligt med tillbehör |
