Funkalarmtastatur SATEL PRF-LCD-WRL LCD-Panel LED Grade 2 433 MHz 2x CR123A - Mehrsprachig

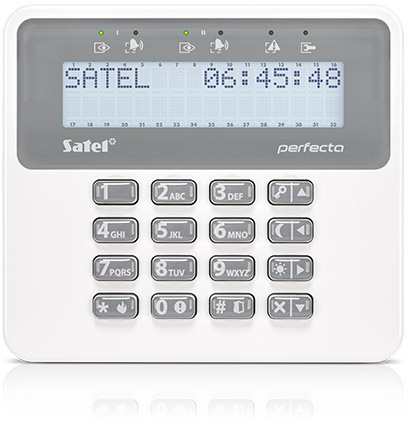

PRF-LCD-WRL Funktastatur für PERFECTA-Zentralen

PRF-LCD-WRL ist eine Funktastatur, die für den täglichen Betrieb von PERFECTA-Zentralen entwickelt wurde. Das Gerät kommuniziert bidirektional im 433-MHz-Band und erfüllt die Sicherheitsanforderungen der Klasse 2 gemäß EN 50131.

• Codierte Zwei-Wege-Funkkommunikation im 433-MHz-Band
• Zusammenarbeit mit PERFECTA 16-WRL, 32-WRL, IP 32-WRL, T 32-WRL und 64 M Zentralen (mit PERFECTA-RF Modul)
• Großes, leicht ablesbares LCD-Display und LEDs, die den Status der Trennwände und des Systems anzeigen
• Hintergrundbeleuchtung des Displays und der Tasten sowie akustische Signalisierung von ausgewählten Ereignissen
• Batteriespeisung 2 x CR123A 3 V mit optionalem Netzteil APS-055 5 V DC

Anwendung und Funktionen der Tastatur PRF-LCD-WRL

Das Bedienteil PRF-LCD-WRL wird für den täglichen Betrieb der mit dem Modul PERFECTA-RF ausgestatteten Alarmzentralen PERFECTA 16-WRL, PERFECTA 32-WRL, PERFECTA-T 32-WRL, PERFECTA-IP 32-WRL und PERFECTA 64 M verwendet. Dank der großen Tasten, des übersichtlichen LCD-Displays und der LEDs, die über den Status der Bereiche und des gesamten Systems informieren, ist die Bedienung für alle Benutzer, unabhängig von ihrer Erfahrung mit Alarmsystemen, bequem und klar.

Das Tastenfeld verfügt neben den üblichen Zifferntasten auch über Funktionstasten zur schnellen Aktivierung des gewählten Überwachungsmodus: tag-, Nacht- oder Vollüberwachungsmodus. Über die Tastatur können auch drei Alarme ausgelöst werden: Überfall, Feuer und Hilfeleistung, was die Sicherheit der geschützten Räumlichkeiten erhöht. Das attraktive Design des Geräts ermöglicht eine ästhetische Integration in die Einrichtung von Wohn- und Geschäftsräumen.

Drahtlose Kommunikation und Ereignissignalisierung

Der PRF-LCD-WRL verwendet eine verschlüsselte Zwei-Wege-Funkkommunikation im Frequenzband 433,05 ÷ 434,79 MHz. Die Reichweite der Funkverbindung in einem offenen Bereich beträgt bis zu 200 m, was eine flexible Platzierung des Bedienteils in der Einrichtung im Verhältnis zur Zentrale ermöglicht. Das Gerät erfüllt die Sicherheitsanforderungen der Klasse 2 nach EN 50131 und hat die Umweltklasse II nach EN 50130-5, was seine Eignung für den Betrieb unter typischen Innenraumbedingungen bestätigt.

Die Tastatur bietet eine Hintergrundbeleuchtung des Displays und der Tasten für eine einfache Bedienung bei schlechten Lichtverhältnissen. Darüber hinaus ist eine akustische Signalisierung ausgewählter Systemereignisse verfügbar, einschließlich Verstößen, Alarmen oder Eingangs-/Ausgangsverzögerungen, sowie die Signalisierung des Verlusts der Kommunikation mit der Zentrale. So bleibt der Benutzer über den Status des Alarmsystems auf dem Laufenden.

Stromversorgung und Betriebsbedingungen

Die primäre Stromquelle des Bedienteils PRF-LCD-WRL sind zwei Batterien des Typs CR123A mit je 3 V. In der Elektronikversion 2.2 oder später besteht die Möglichkeit, ein optionales Netzteil APS-055 mit einer Ausgangsspannung von 5 V DC zu verwenden, das eine kabelgebundene Stromversorgung bei gleichzeitiger Batterieentlastung ermöglicht. Der maximale Batteriestromverbrauch beträgt 55 mA, im Standby sinkt der Batteriestromverbrauch auf 4 µA. Bei Versorgung über das Netzteil beträgt die maximale Stromaufnahme 48 mA.

Das Gerät ist für den Betrieb in einem Temperaturbereich von -10 °C bis +55 °C und einer maximalen Luftfeuchtigkeit von 93±3% ausgelegt. Die Gehäuseabmessungen der Tastatur betragen 139 x 124 x 22 mm und das Gewicht 280 g, was die Wandmontage erleichtert und die kompakte Form des Geräts gewährleistet.

Technische daten

Technische Daten Quelle: PRF-LCD-WRL Datenblatt Link

FAQ - die am häufigsten gestellten Fragen zum PRF-LCD-WRL

1. Für welche Zentralen ist die Codetastatur PRF-LCD-WRL vorgesehen?

Das Bedienteil PRF-LCD-WRL arbeitet mit den Zentralen PERFECTA 16-WRL, PERFECTA 32-WRL, PERFECTA-T 32-WRL, PERFECTA-IP 32-WRL und PERFECTA 64 M zusammen, die mit dem Modul PERFECTA-RF ausgestattet sind.

2. In welchem Frequenzband arbeitet die Funkkommunikation des Bedienteils?

Die Funkverbindung des Bedienteils PRF-LCD-WRL funktioniert im Frequenzband 433,05 ÷ 434,79 MHz.

3. Wie groß ist die maximale Reichweite der Funkverbindung in einem offenen Bereich?

Die maximale Reichweite der Funkverbindung des PRF-LCD-WRL in einem offenen Bereich beträgt bis zu 200 m.

4. Welche Überwachungsmodi sind verfügbar und können schnell über die Tastatur aktiviert werden?

Sie können die Modi Tag, Nacht und Vollüberwachung schnell über die Tastatur aktivieren.

5. Welche Alarme können über das Tastenfeld ausgelöst werden?

Über die Tastatur können die folgenden Alarme ausgelöst werden: Überfall, Feuer und Hilfeleistung.

6. Welche Signalisierungsmöglichkeiten bietet das Bedienteil PRF-LCD-WRL?

Das Gerät ist mit LEDs ausgestattet, die über den Status der Bereiche und des Systems informieren, mit einer Hintergrundbeleuchtung des Displays und der Tasten sowie mit einer akustischen Signalisierung von ausgewählten Ereignissen.

7. Zeigt das Bedienteil den Verlust der Kommunikation mit der Zentrale an?

Ja, das PRF-LCD-WRL verfügt über eine Funktion, die den Verlust der Kommunikation mit der Zentrale signalisiert.

8. Was ist die primäre Stromquelle des Bedienteils?

Die primäre Stromquelle des Bedienteils sind zwei CR123A-Batterien mit je 3 V.

9. Kann das Bedienteil auch über einen Netzadapter mit Strom versorgt werden?

Ja, mit der Elektronikversion 2.2 oder höher kann das optionale 5-V-Gleichstromnetzteil APS-055 verwendet werden.

10. Welche Abmessungen hat das Gehäuse des PRF-LCD-WRL Keypads?

Die Abmessungen des Gehäuses betragen 139 x 124 x 22 mm.

11. In welchem Temperaturbereich kann das Gerät betrieben werden?

Das Keypad kann in einem Temperaturbereich von -10 °C bis +55 °C betrieben werden.

12. Wie hoch ist die maximal zulässige Betriebsfeuchtigkeit?

Die maximale Betriebsfeuchtigkeit des Geräts beträgt 93±3%.

13. Welche Umweltklasse erfüllt das PRF-LCD-WRL gemäß EN 50130-5?

Die Tastatur entspricht der Umweltklasse II gemäß EN 50130-5.

14. Wie hoch ist die maximale Stromaufnahme der Batterie?

Die maximale Stromaufnahme des Akkus beträgt 55 mA.

15. Wie hoch ist die Standby-Stromaufnahme der Batterie?

Die Standby-Stromaufnahme des Akkus beträgt 4 µA.

16. Wie hoch ist die maximale Stromaufnahme des Netzteils?

Die maximale Stromaufnahme des APS-055-Netzteils beträgt 48 mA.

17. Welcher Sicherheitsklasse entspricht das Gerät gemäß EN 50131?

Der PRF-LCD-WRL entspricht den Sicherheitsanforderungen der Klasse 2 gemäß EN 50131.

18. Verfügt das Tastenfeld über eine Hintergrundbeleuchtung?

Ja, das Gerät verfügt sowohl über eine Hintergrundbeleuchtung des Displays als auch der Tastatur, was die Bedienung im Dunkeln erleichtert.

19. Welches Gewicht hat das Tastenfeld PRF-LCD-WRL?

Das Gewicht des Geräts beträgt 280 g.

20. Kann sich das Aussehen des Geräts von dem in den Unterlagen des Herstellers dargestellten unterscheiden?

Ja, das tatsächliche Aussehen des Produkts kann von den Abbildungen in den Informationsmaterialien des Herstellers abweichen.

Zusammenfassung

Das PRF-LCD-WRL ist eine Funktastatur für PERFECTA-Zentralen, die verschlüsselte Zwei-Wege-Funkkommunikation mit komfortabler Bedienung über ein großes LCD-Display, LEDs und Funktionstasten verbindet. Das Gerät erfüllt die Anforderungen der Klasse 2 nach EN 50131, bietet einen weiten Betriebstemperaturbereich, flexiblen Batteriebetrieb mit optionalem Netzteil und eine Funkreichweite von bis zu 200 m im freien Gelände.
