2-Wege-Zonenventil AZV 452, DN15, G3/4", Kvs 10 m3/h, NO, stromlos offen

2-Wege-Zonenventil AZV 452, DN15, G3/4", Kvs 10 m3/h, NO, stromlos offen

+ Auf die vergleichsliste Auf die Einkaufsliste

aZV 452 DN15 2-Wege-Regelventil, stromlos offen, und AZV-Zonenventile sind für Heizungs- und Klimaanlagen konzipiert. Sie ermöglichen die Absperrung des Durchflusses, gesteuert durch ein SPST-Signal, kompatibel mit verschiedenen Thermostaten.

Marke

Symbol

16 452 10

Herstellercode

5907718971699

Serie

Garantie

Index des Herstellers

1645210

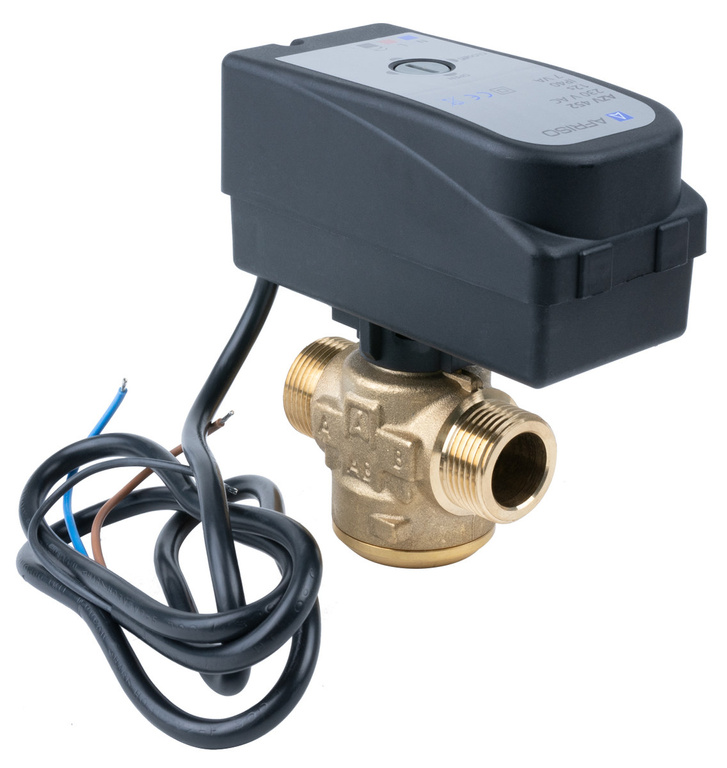

aZV 452 2-Wege-Zonenventil - DN15, G ¾", Kvs 10 m³/h (NO)

Das Zonenventil AZV 452 ist für Heizungs- und Kühlungsanlagen als Flüssigkeitsabsperrorgan konzipiert. In der Ausführung **DN15 (G ¾")**, mit der Charakteristik **Normal Offen (NO)** und dem Durchflusskoeffizienten **Kvs = 10 m³/h**, bewährt es sich in kleineren Kreisläufen oder an Stellen, an denen ein schnelles Absperren des Durchflusses erforderlich ist

Anwendung

Absperrung von Kreisläufen in Zentralheizungs- und Kühlanlagen
Regelung des Durchflusses zu bestimmten Verbrauchern oder Zonen
Automatisierung mit Reglern oder Thermostaten (2-Punkt-Signal)
Anlagen, bei denen eine schnelle Reaktion auf Bedarfsänderungen erforderlich ist

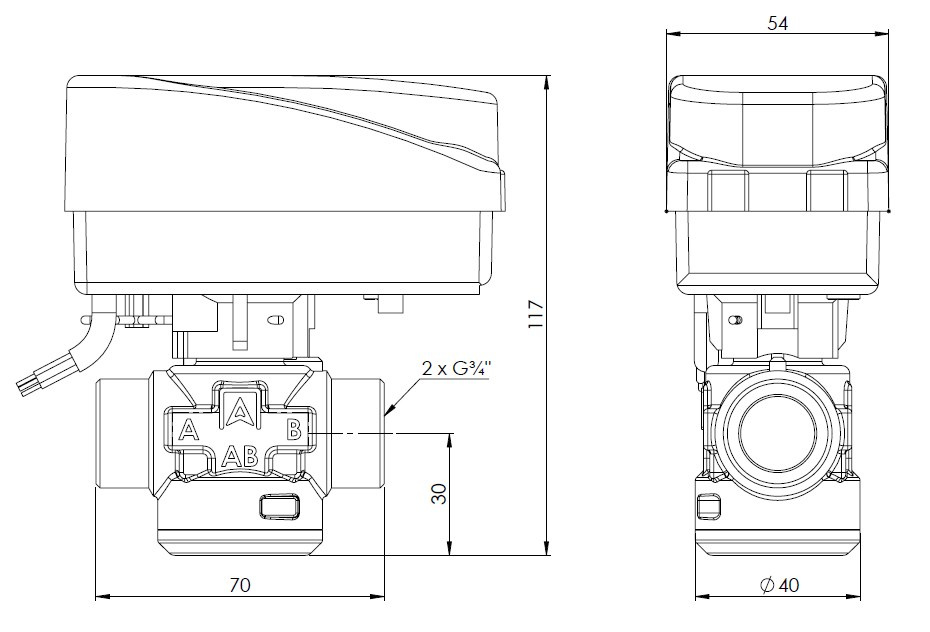

Technische Daten

Nennweite (DN)	DN 15
Anschluss	G ¾"
Kvs (Durchflussmenge)	10 m³/h
Betriebsart	2-Wege, stromlos offen (NO)
Steuerspannung	230 V AC (2-Punkt-Signal) :contentReference[oaicite:0]{index=0}
Öffnungs-/Schließzeit	~15 s :contentReference[oaicite:1]{index=1}
Maximaler Druck	10 bar :contentReference[oaicite:2]{index=2}
Temperaturbereich des Mediums	-20 °C bis +90 °C :contentReference[oaicite:3]{index=3}

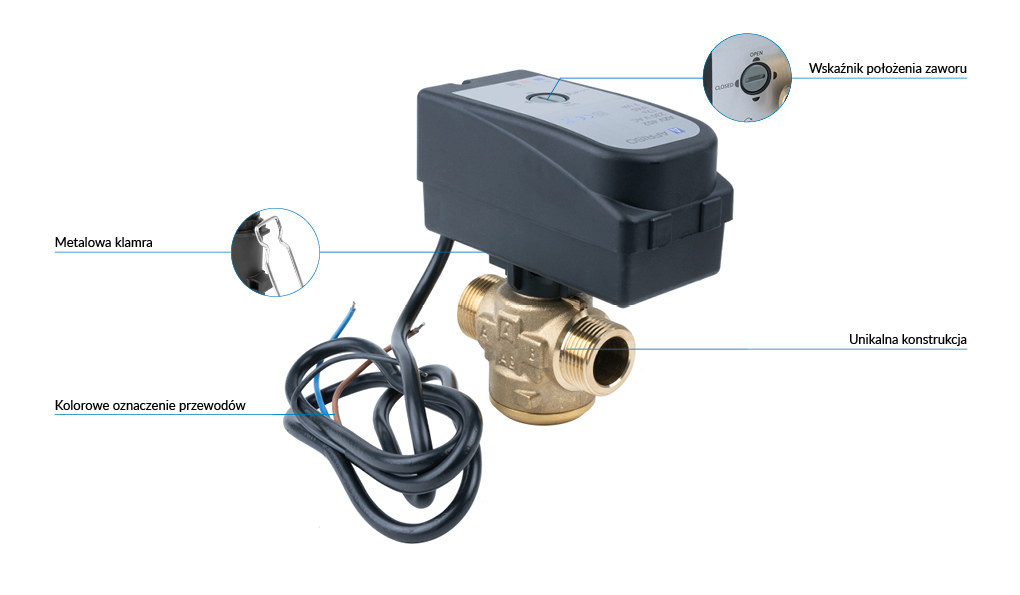

Vorteile und Unterscheidungsmerkmale

Gehäuse aus Messing, Dichtungen aus EPDM - langlebig und widerstandsfähig
Fingerpositionsanzeige - leicht ablesbarer Betriebszustand
2-Punkt-Signal (SPST) für einfache und zuverlässige Bedienung
Schnelle Schaltzeit (ca. 15 s) - gute Anpassung an dynamische Veränderungen
Möglichkeit der manuellen Steuerung des Ventils bei ausgebautem Antrieb

Einbau- und Betriebsanleitung

Installieren Sie das Ventil in einer Leitung mit der richtigen Durchflussrichtung
Stellen Sie sicher, dass die Anlage vor der Inbetriebnahme entlüftet ist
Wählen Sie einen Antrieb, der mit dem NO-Typ und dem Drehmoment kompatibel ist
Vermeiden Sie den Betrieb bei Temperaturen oder Drücken, die die Spezifikationen überschreiten
Überprüfen Sie regelmäßig die Anschlüsse und den Zustand der Dichtungen
