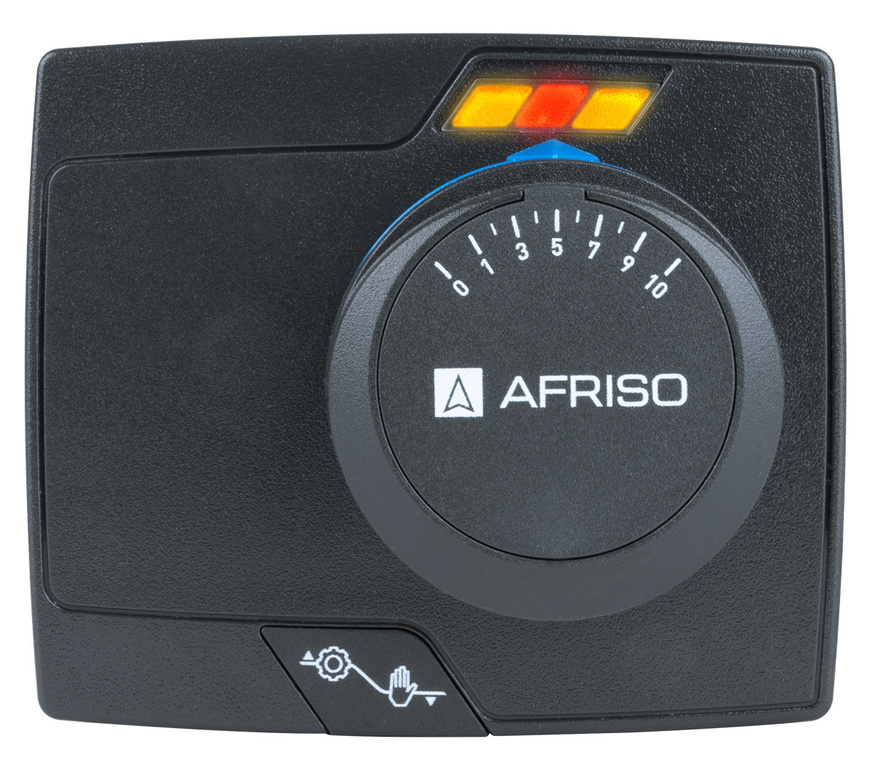

ARM 323 ProClick elektrischer Stellantrieb, 3-Punkt, 60 s, 6 Nm

Elektrischer Stellantrieb ARM 323 ProClick - 230 V AC, 3-Punkt, 60 s, 6 Nm

Der Stellantrieb ARM 323 ProClick ist eine kompakte Lösung für die Steuerung von ARV ProClick-Mischventilen (3- und 4-Wege). Dank des ProClick-Systems erfolgt die Montage und Demontage schnell und ohne den Einsatz von Werkzeugen. Das Produkt arbeitet im 3-Punkt-Betrieb bei 230 V AC, bietet ein Drehmoment von 6 Nm und eine 90°-Drehzeit von 60 Sekunden.

Anwendung

• Automatisierung von Mischventilen in Heizungs- und Kühlanlagen
• Steuerung von 3-Wege- und 4-Wege-Ventilen, die mit dem ProClick-Mechanismus ausgestattet sind
• Modernisierung von Heizungsanlagen, die eine präzise Steuerung erfordern

Technische Daten

Die wichtigsten Vorteile

• Montage über ProClick - ohne Werkzeug
• Handbetrieb - Steuerung per Handrad möglich
• LEDs zur Anzeige der Drehrichtung
• Geeignet für ARV ProClick-Ventile von DN 20 bis DN 50
• Geringer Stromverbrauch - 2,5/4 VA

Einbau- und Betriebsanleitung

• Prüfen, ob das Drehmoment von 6 Nm für die zu regelnde Armatur ausreicht
• Zweiseitige Skala ("0 → 10" / "10 → 0") entsprechend der Durchflussrichtung des Mediums einstellen
• Achten Sie bei der Montage auf die Kennzeichnung der Durchflussrichtung und die farbigen Strichmarkierungen
• Beachten Sie stets die Angaben des Herstellers zu den Betriebsbedingungen und zum zulässigen Bereich
