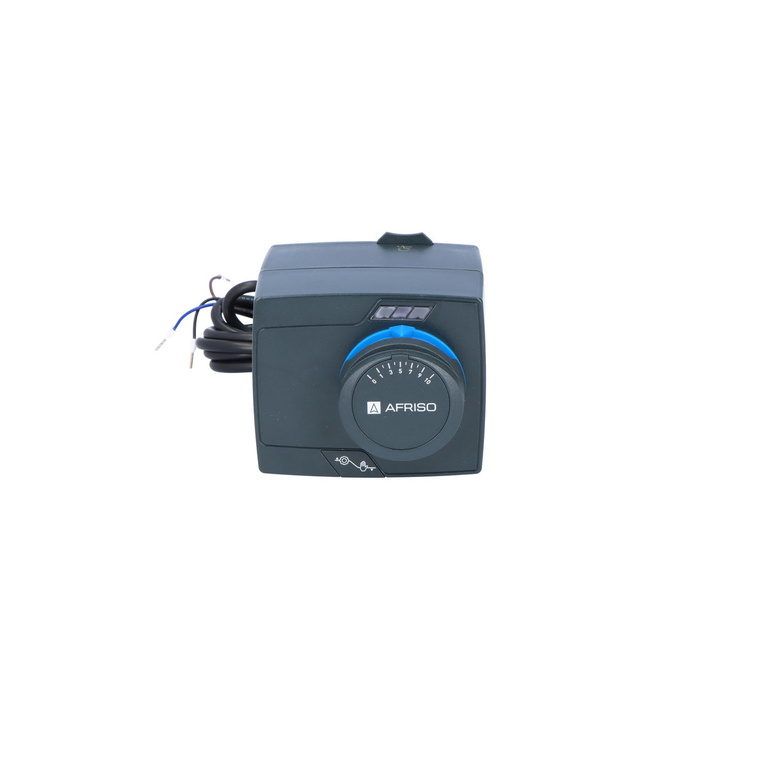

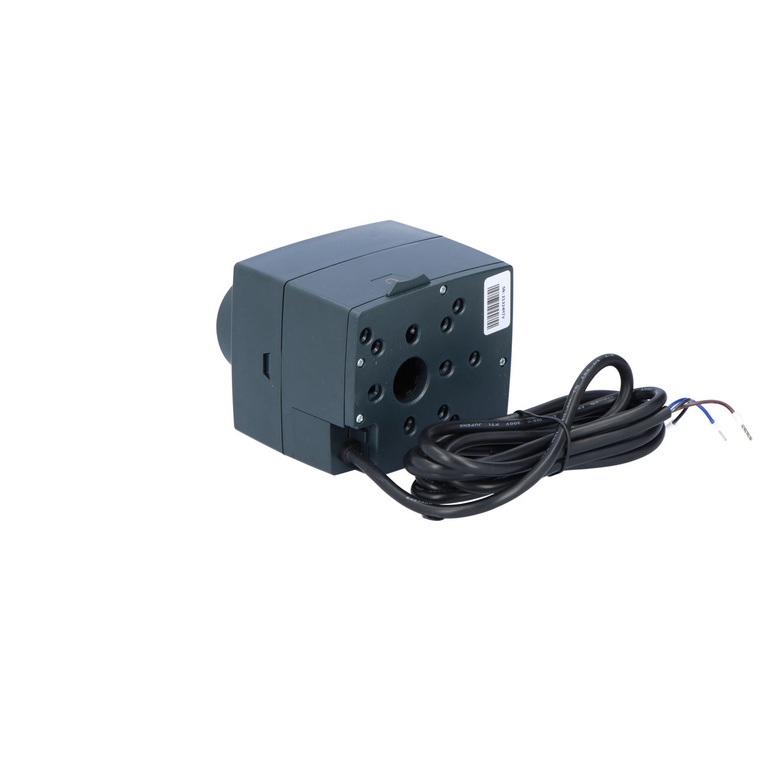

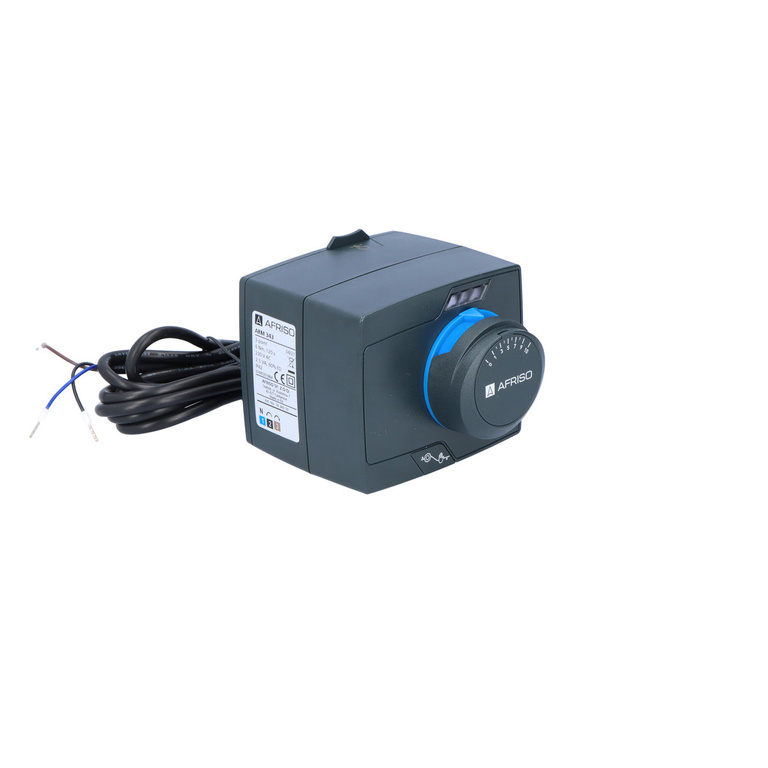

ARM 343 ProClick elektrischer Stellantrieb, 3-Punkt, 230 V AC, 120 s, 6 Nm

Elektrischer Stellantrieb ARM 343 ProClick - 230 V AC, 120 s, 6 Nm

Der Stellantrieb ARM 343 ProClick ist für die Steuerung von drehbaren Mischventilen (3- und 4-Wege) in Heizungs- und Kühlsystemen konzipiert. Dank des ProClick-Systems erfolgt die Montage und Demontage schnell und werkzeuglos. Dieses Modell arbeitet mit einem 3-Punkt-Signal (ON/OFF), bietet ein Drehmoment von **6 Nm** und eine vollständige 90°-Verstellung in **120 Sekunden**.

Anwendung

• Steuerung von ARV ProClick-Mischventilen in CO-Anlagen
• Temperaturgeregelte Anlagen (Heizung/Kühlung)
• Nachrüstungsanlagen, bei denen eine einfache Installation des Stellantriebs erforderlich ist
• Gebäudeautomationssysteme mit 3-Punkt-Signalen

Technische Daten

Vorteile und Merkmale

• ProClick-System - werkzeuglose Montage und Demontage
• Handbetrieb - bei Bedarf Handradsteuerung möglich

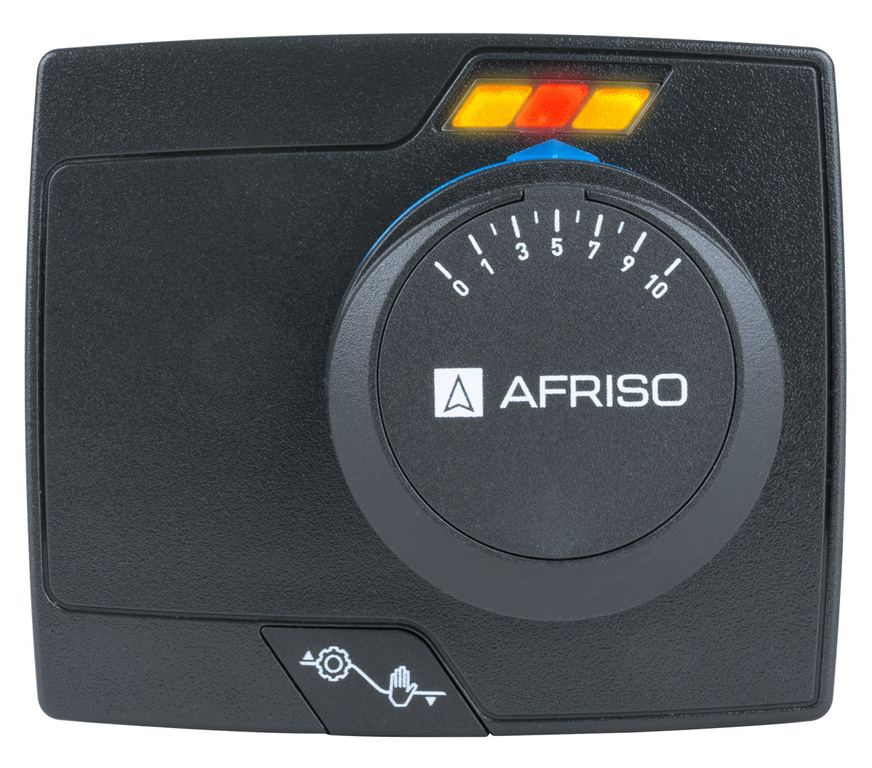

• Zweiseitige Skala (0-10 / 10-0) - ermöglicht die Anpassung an die Durchflussrichtung
• LEDs zur Anzeige der Drehrichtung
• Verriegelungsmechanismus - erhöht die Lebensdauer des Gerätes

Einbau- und Betriebsanleitung

• Entfernen Sie vor der Montage den Ventilknopf und den blauen Sicherheitsring
• Schieben Sie dann den Antrieb in einer der 4 Positionen auf den Adapter, bis er im ProClick-Mechanismus einrastet
• Die Hubbegrenzer (0 → 10 oder 10 → 0) entsprechend der Durchflussrichtung einstellen
• Elektrische Anschlüsse erst nach Montage und Überprüfung der korrekten Installation des Stellantriebs anschließen
• Vermeiden Sie den Betrieb außerhalb des zulässigen Temperatur- und Feuchtigkeitsbereichs
• Prüfen Sie regelmäßig den Zustand der Installation und die Funktion des Stellantriebs
