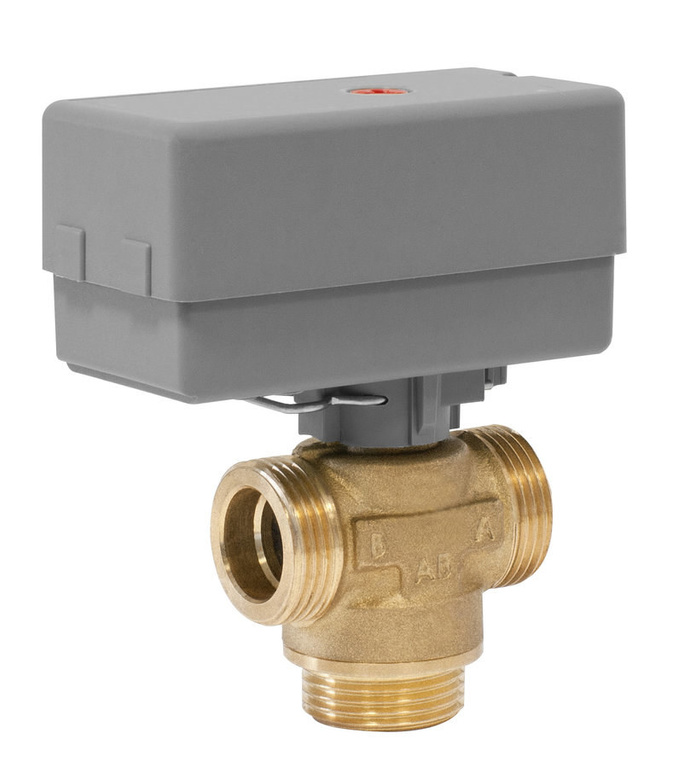

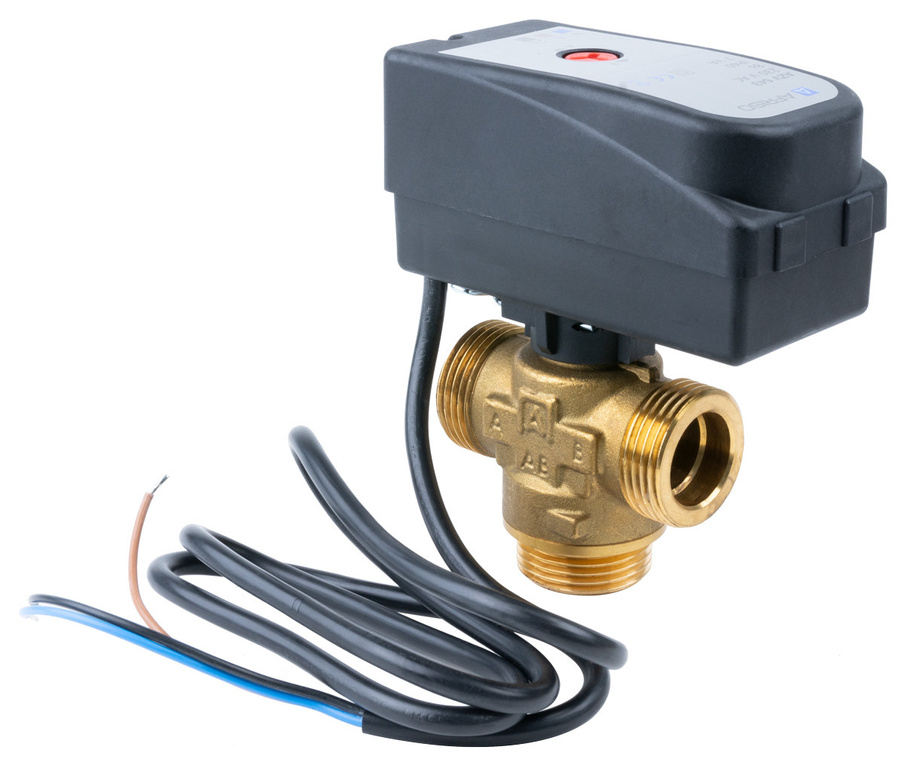

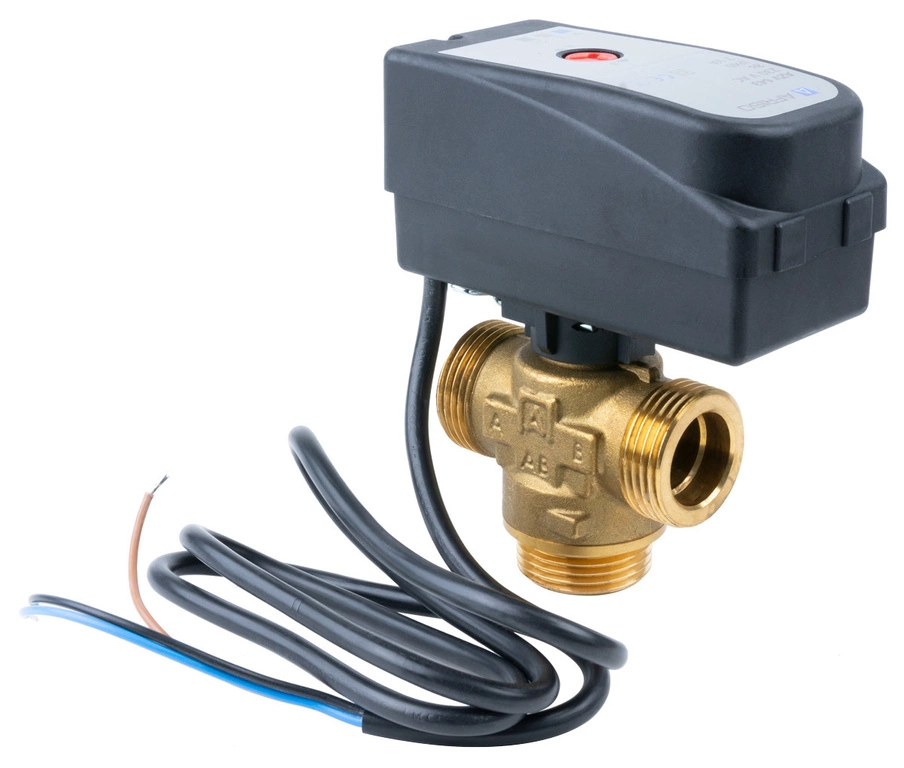

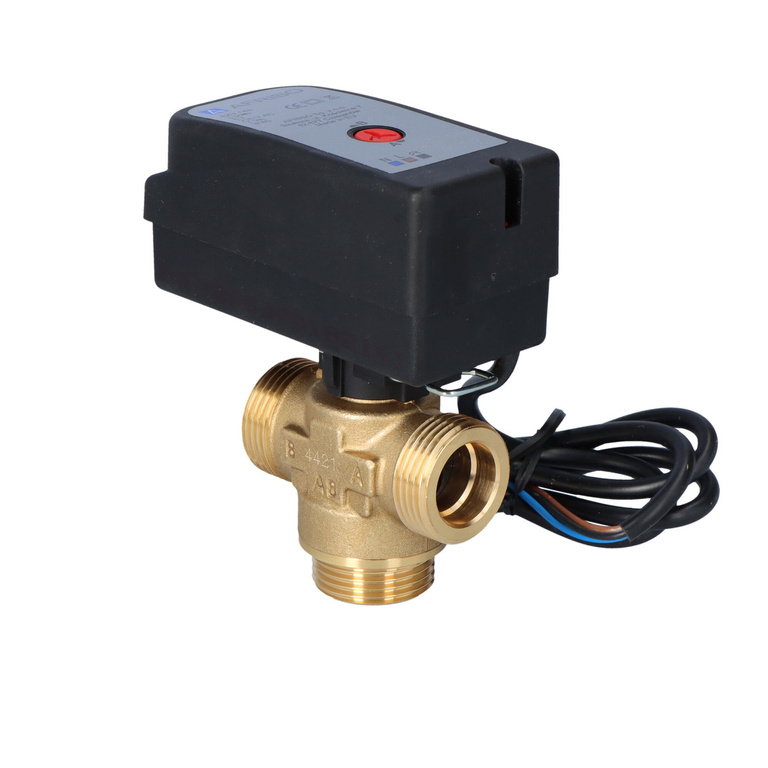

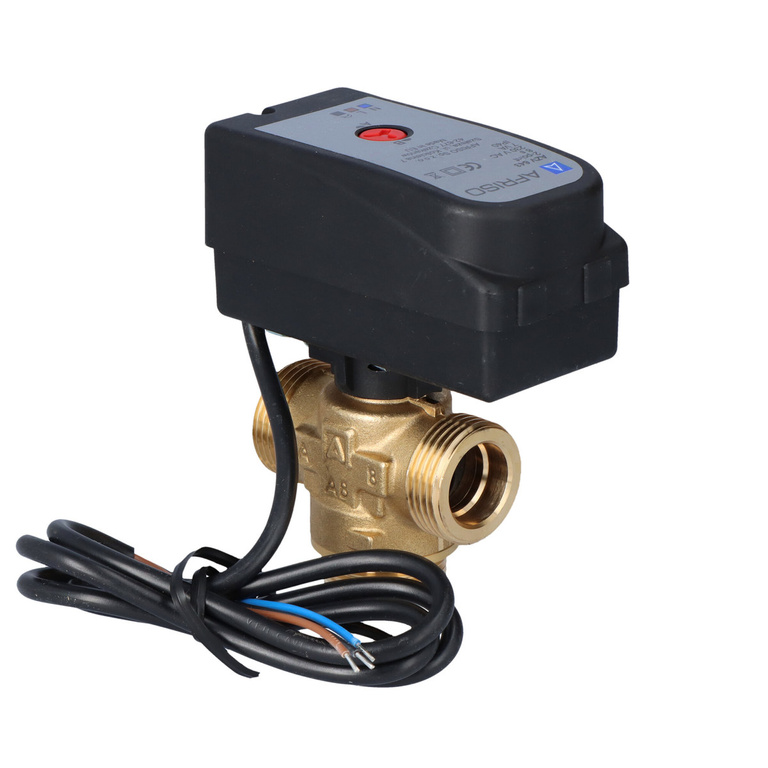

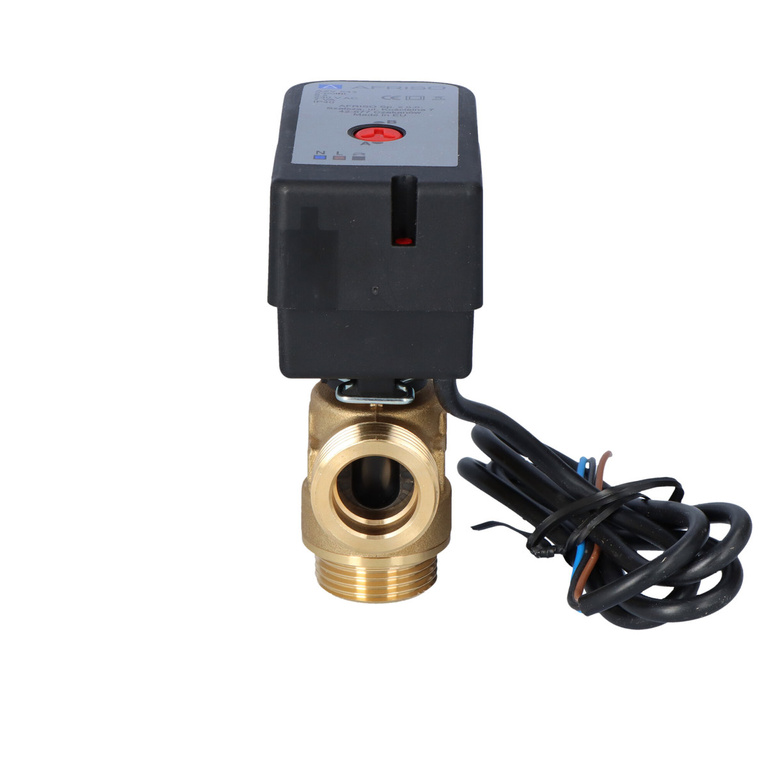

AZV 643 3-Wege-Zonenventil DN20, Kvs=8, Außengewinde G 1 Zoll

aZV 643 3-Wege-Zonenventil - DN 20, G 1", Kvs 8 m³/h

Das Ventil AZV 643 ist ein 3-Wege-Umschaltventil für den Einsatz in Heizungs-, Kühl- und Warmwasseranlagen. Es arbeitet in Verbindung mit einem elektrischen Stellantrieb, der durch ein 2-Punkt-Signal (EIN/AUS) gesteuert wird. Die Schaltzeit des Ventils beträgt ca. 8 Sekunden.

Anwendung

• Umschalten des Durchflusses zwischen zwei Anlagenteilen
• Zentralheizung, Klimaanlagen und Warmwasserbereitung
• Anlagenautomatisierung mit Thermostaten oder 2-Punkt-Reglern
• Nachrüstung von Anlagen, die ein einfaches Umschaltventil benötigen

Technische Daten

Vorteile und Eigenschaften

• Einfaches Schaltventil - zuverlässige Konstruktion
• Schnelle Schaltzeit (~8 Sekunden) - effiziente Regelung
• Kompatibel mit 2-Punkt-Automatisierung
• Hohe Vielseitigkeit bei Zentralheizungs-, Warmwasser- und Klimaanlagenanwendungen
• Standard G 1″-Gewindeanschluss - einfach in die Installation zu integrieren

Einbau- und Betriebsanleitung

• Ventil an einer Stelle montieren, die einen einfachen Zugang zum Stellantrieb ermöglicht
• Vor der Inbetriebnahme die Anlage entlüften und auf Dichtheit prüfen
• Die Endanschläge des Ventils einstellen (0-10 oder 10-0), falls vorhanden
• Vermeiden Sie den Betrieb außerhalb der zulässigen Parameter (Druck, Temperatur)
• Regelmäßige Überprüfung der Funktion der Armatur und des Zustandes der Anschlüsse über einen längeren Zeitraum
