PrimoBox AZB 205 Mischset im Schrank, ohne Mischer, Drehventil mit Stellantrieb ARM 141

+ Auf die vergleichsliste Auf die Einkaufsliste

Das Mischerset PrimoBox AZB 205 im Schrank, mit Drehventil und Stellantrieb ARM 141, dient zur Trennung einer Wärmequelle von 2-3 Heizzonen. Es ermöglicht das Temperaturmanagement durch Mischen oder direkte Zufuhr.

Marke

Symbol

76 205 00

Herstellercode

5902510003814

Serie

Garantie

Index des Herstellers

7620500

PrimoBox AZB 205 Mischerset mit hydraulischer Kupplung

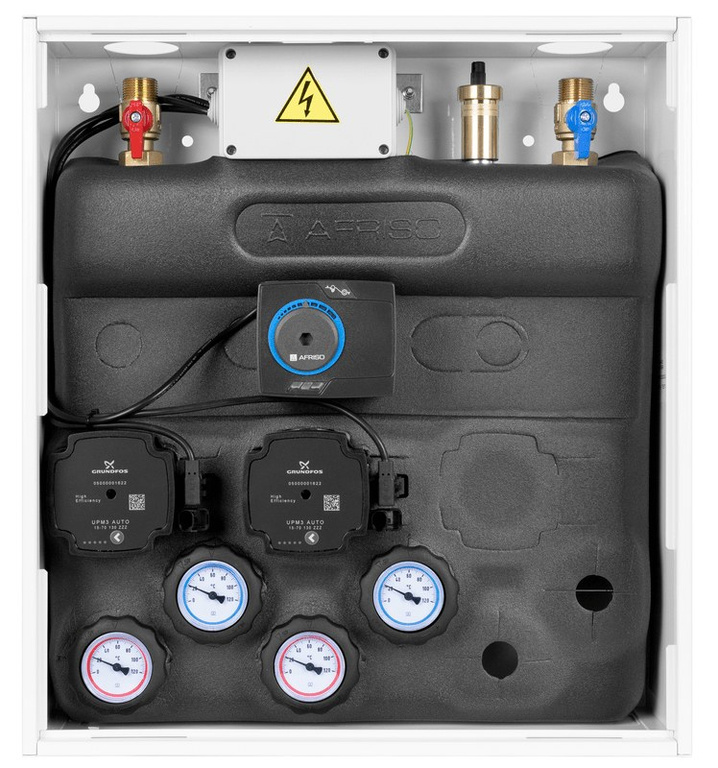

PrimoBox AZB 205 ist ein kompaktes Hydronik-Set, das zwei Kreisläufe in einem einzigen Gehäuse integriert: - einen Kreislauf ohne Mischer (direkt) - einen Kreislauf mit ARV-Mischventil und ARM ProClick-Stellantrieb Das Set wird außerdem mit einer hydraulischen Kupplung geliefert, die die Druckstabilität zwischen den Kreisläufen gewährleistet. Die maximale Leistung des Sets beträgt **35 kW**

Anwendung

Heizungsanlagen mit der Notwendigkeit, die Kreisläufe zu trennen
Anlagen, die eine Temperaturregelung in einem der Kreisläufe erfordern
Nachrüstungen oder neue Kesselanlagen, bei denen eine schnelle und saubere hydraulische Lösung erforderlich ist
Einsatz in Anlagen mit Pumpen, bei denen die hydraulische Trennung die Betriebsstabilität erhöht

Technische Daten

Kreislauf 1	Direkt (ohne Vermischung)
Kreislauf 2	Vermischung - ARV-Ventil mit Stellantrieb
Ventil Kvs-Bereich	3,6 m³/h
Hydraulische Kupplung	Ja (mitgeliefert)
Maximale Leistung	35 kW
Anschlüsse auf der Quellenseite	Gewinde G ¾"
Druck des Mediums	max. 4,5 bar
Temperatur des Mediums	max. 95 °C

Vorteile und Eigenschaften

Komplett vorgefertigter Bausatz in einem Schrank - spart Montagezeit
Hydraulische Kupplung für Stabilität zwischen den Kreisen
Mischkreis mit ARV-Ventil und ARM ProClick-Stellantrieb - einfach zu steuern
Ästhetik und Sauberkeit der Installation dank des integrierten Designs
Hohe Benutzerfreundlichkeit bei Nachrüstungen und Neuinstallationen

Installations- und Betriebsanleitung

Montieren Sie den Bausatz an einer Stelle, die den Zugang zu Ventil, Pumpen und Kupplung ermöglicht
Vor der Inbetriebnahme die Anlage entlüften und auf Dichtheit prüfen
Den Mischventilantrieb richtig einstellen - Bewegungsbegrenzer 0-10 oder 10-0
Überschreitung der zulässigen Parameter (Druck, Temperatur) vermeiden
Regelmäßige Überprüfung des Zustands der Ventile, Pumpen und der Dichtheit der Verbindungen
