PrimoBox AZB 255 Mischset im Schrank, 2x Drehventil mit ARM 141 Antrieb

PrimoBox AZB 255 mit hydraulischem Abzweig - Mischerset für 2 Kreise

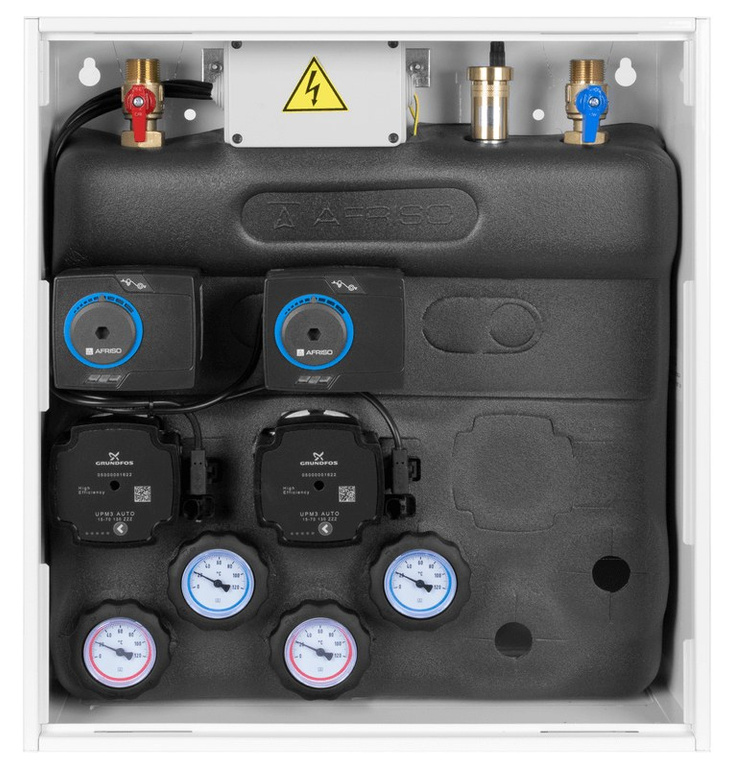

PrimoBox AZB 255 ist eine vorgefertigte hydraulische Lösung in einem Schrank, die zwei Heizkreise mit einer integrierten hydraulischen Kupplung verbindet. Jeder Kreis verfügt über ein ARV-Mischventil mit Stellantrieb ARM 141 ProClick und einem Durchfluss Kvs = 3,6 m³/h. Das Set ist für Anlagen mit einer maximalen Leistung von 35 kW geeignet

Anwendung

• Geschlossene Systeme, in denen die Trennung und Regelung von zwei Heizkreisen erforderlich ist
• Anlagen, bei denen ein Kreislauf eine Temperaturmischung erfordert und der andere ohne Mischung arbeitet
• Neue Design-Kompaktkesselräume - platzsparend und mit kombinierten Funktionen in einer Box
• Nachrüstungen, bei denen der Austausch mehrerer Anlagenteile zeitaufwändig wäre

Technische Daten

Kreislauf 1	Ventil ARV + Stellantrieb ARM 141 ProClick, Kvs = 3,6 m³/h
Kreislauf 2	ARV-Ventil + Stellantrieb ARM 141 ProClick, Kvs = 3,6 m³/h
Hydraulische Kupplung	Ja, im Set integriert
Maximale Leistung	35 kW
Anschlüsse auf der Kesselseite	G ¾"
Druck des Mediums	max. 4,5 bar
Temperatur des Mediums	bis zu 95 °C

Vorteile und Merkmale

• Komplettlösung in einem Gehäuse - Ventile, Antriebe und Hydraulikkupplung
• Vorgefertigter Bausatz - reduziert Montagezeit und Installationsfehler
• Temperaturregelung in beiden Kreisläufen mit ARV-Ventilen
• Isolierte Konstruktion und kompaktes Design - spart Platz und reduziert Wärmeverluste
• Weitgehend unabhängige Kreisläufe dank der Kupplung

Installations- und Betriebsanleitung

• Montieren Sie den Bausatz an einer Stelle, die einen einfachen Zugang zu den Ventilen und Pumpen ermöglicht
• Vor der Inbetriebnahme ist das gesamte System zu entlüften und auf Dichtheit zu prüfen
• Stellen Sie die Anschläge des Stellantriebs auf die richtigen Positionen ein
• Vermeiden Sie den Betrieb außerhalb der zulässigen Druck- und Temperaturbereiche
• Kontrollieren Sie regelmässig den Zustand der Ventile und die Dichtheit der hydraulischen Verbindungen
