NVR IP Dahua DHI-NVR4108HS-8P-4KS3 1U 8 PoE SMD PLus 8 Kanäle 12 MP

Dahua DHI-NVR4108HS-8P-4KS3 8CH Kompakt 1U 8PoE 1HDD Lite Netzwerk-Videorekorder

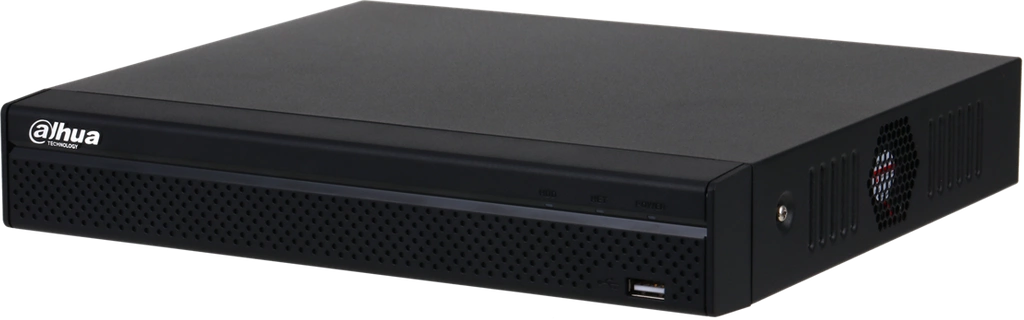

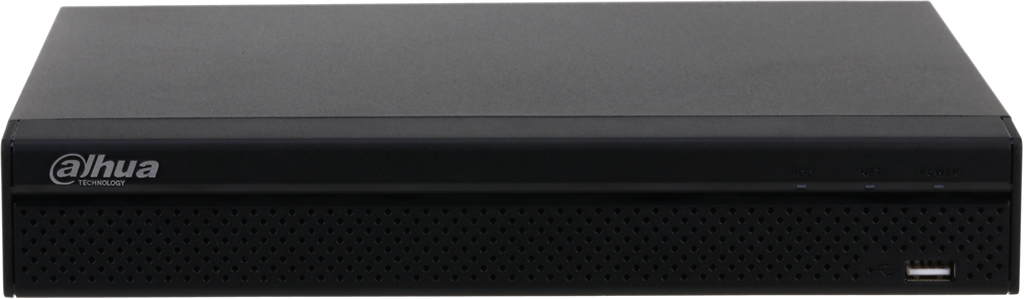

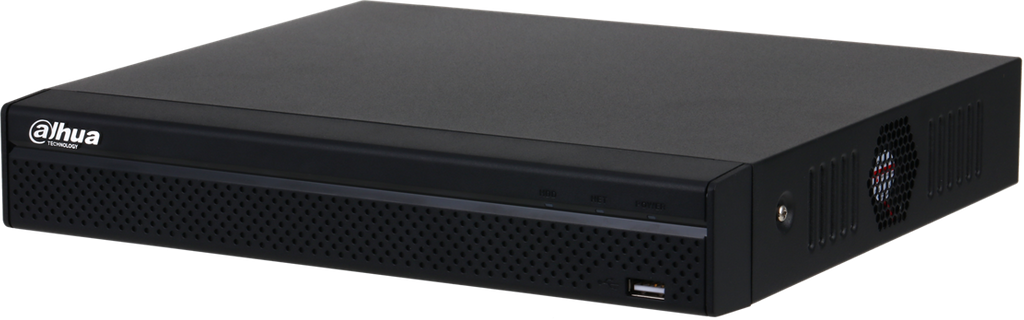

Der DHI-NVR4108HS-8P-4KS3 ist ein kompakter 8-Kanal-Netzwerk-Videorekorder der Lite-Serie mit 8 PoE-Ports und der Möglichkeit, eine Festplatte zu installieren. Das Gerät unterstützt eine Auflösung von bis zu 12 MP, erweiterte AI-Funktionen auf DVR- und Kameraseite sowie Smart H.265+/H.265/Smart H.264+/H.264 und MJPEG-Dekodierung.

• Unterstützt bis zu 8 IP-Kanäle mit einer Kameraauflösung von bis zu 12 MP.
• Maximaler Durchsatz: 160/160/80 Mbps (Eingang/Schreiben/Ausgang) bei deaktivierten AI-Funktionen.
• Unterstützung für Smart H.265+, H.265, Smart H.264+, H.264 und MJPEG.
• SMD-Funktion PLus auf DVR-Seite (4 Kanäle) und SMD PLus auf Kameraseite (6 Kanäle).
• 8 PoE 10/100 Mbps Ports, IEEE 802.3 af/at mit einer Gesamtleistung von 72 W und einem Maximum von 25,5 W pro Port.
• 1 SATA-Laufwerksschacht für bis zu 20 TB (Limit abhängig von der Umgebungstemperatur).

Beschreibung und intelligente Funktionen

Der DHI-NVR4108HS-8P-4KS3 DVR ist Teil der NVR4000-4KS3 Lite-Serie und bietet laut Hersteller hohe Leistung und Unterstützung für 4K-Auflösung für Szenen, die hochdetaillierte Videos erfordern. Er kann als Edge-, Zentral- oder Backup-Speicher fungieren, und seine Schnittstelle bietet ein intuitives Shortcut-Menü für die Fernverwaltung und -steuerung.

Das Gerät unterstützt die Smart Motion Detection-Technologie (SMD PLus) auf der DVR-Seite, die eine Klassifizierung von Objekten ermöglicht, die eine Bewegungserkennung auslösen, sowie die Filterung von Alarmen, die durch irrelevante Ziele verursacht werden. Wenn IP-Kameras angeschlossen sind, stehen kameraseitige KI-Funktionen wie Gesichtserkennung, Perimeterschutz, Personenzählung, Stereoanalyse und Heatmap zur Verfügung.

Die Gesichtserkennungstechnologie nutzt Deep-Learning-Algorithmen, um Gesichter zu erkennen, zu verfolgen, zu optimieren, zu erfassen und die beste Aufnahme auszuwählen. Bei der Gesichtserkennung werden Gesichtsmerkmale extrahiert und mit einer Datenbank verglichen. Eine kameraseitige Perimeterschutzfunktion filtert automatisch Fehlalarme heraus, die durch Tiere, raschelnde Blätter, starkes Licht und andere Faktoren verursacht werden, und verbessert so die Alarmgenauigkeit.

Die Stereoanalyse, die auf Deep-Learning-Algorithmen und dreidimensionalen Szeneninformationen basiert, ermöglicht die Erkennung von menschlichem Verhalten wie Stürzen, Gewalt, Verweilen in einer Zone und Anomalien in einem Raum, wodurch Alarmsignale erzeugt und entsprechende Maßnahmen ausgelöst werden. Die Heatmap-Technologie wird eingesetzt, um die Dichte der Menschenmenge und die Wahrscheinlichkeit des Auftauchens von Personen darzustellen, wobei der Dichtestatus in verschiedenen Farben in räumlicher und zeitlicher Dimension dargestellt wird.

System, Video und Netzwerk

Der Rekorder nutzt einen industrietauglichen Prozessor und das Betriebssystem Embedded Linux. Die Bedienung ist über eine lokale GUI und ein Webinterface möglich. Der Zugriff auf das System erfolgt über die Browser Chrome, IE, Safari, Edge und Firefox, sowie überpLund mobile Apps für iOS und Android. Das Gerät bietet 8 Videozugriffskanäle und unterstützt mehrere Stream-Auflösungen, darunter 12 MP, 8 MP, 6 MP, 5 MP, 4 MP, 3 MP, 1080p, 960p, 720p, D1, CIF und QCIF.

Bei deaktivierten AI-Funktionen beträgt der maximale Durchsatz 160 Mbit/s für die Eingabe, 160 Mbit/s für die Aufnahme und 80 Mbit/s für die Ausgabe, während er bei aktivierten AI-Funktionen 80 Mbit/s für die Eingabe, 80 Mbit/s für die Aufnahme und 60 Mbit/s für die Ausgabe beträgt. Die maximalen Dekodierfähigkeiten bei deaktivierter AI sind: 1 Kanal 12 MP@30 fps, 2 Kanäle 8 MP@30 fps, 3 Kanäle 5 MP@30 fps, 4 Kanäle 4 MP@30 fps und 8 Kanäle 1080p@30 fps, während bei aktivierter AI: 1 Kanal 12 MP@30 fps, 1 Kanal 8 MP@30 fps, 2 Kanäle 5 MP@30 fps, 3 Kanäle 4 MP@30 fps und 7 Kanäle 1080p@30 fps.

Der Videoausgang umfasst 1 HDMI- und 1 VGA-Anschluss mit simultanen (gleichzeitigen) und heterogenen Anzeigefunktionen, wobei HDMI im Simultanmodus die Auflösungen 3840×2160, 1920×1080, 1280×1024 und 1280×720 und VGA 1920×1080, 1280×1024 und 1280×720 unterstützt. Der Hauptbildschirm kann 1/4/8/9-Layouts anzeigen, ebenso wie der Sekundärbildschirm. Der Rekorder unterstützt ONVIF-kompatible Kameras von Drittanbietern sowie die Marken Panasonic, Sony, Axis, Arecont, Pelco, Canon und Hanwha.

Was die Vernetzung betrifft, so werden HTTP, HTTPS, TCP/IP, IPv4, IPv6, UDP, NTP, DHCP, DNS, SMTP, UPnP, IP-Filter, FTP, DDNS, SNMP, Alarmserver, P2P, automatische Registrierung und IP-Suche (für IP-Kameras, DVR, NVS usw.) unterstützt. Die Interoperabilität wird durch die Standards ONVIF 22.12 (Profile T, Profile S, Profile G), CGI und SDK gewährleistet.

Aufnahme, Wiedergabe, Alarme und Schnittstellen

Der Rekorder unterstützt die gleichzeitige Wiedergabe von bis zu 8 Kanälen. Zu den Aufzeichnungsmodi gehören kontinuierliche (allgemeine), bewegungserkennende, intelligente und Alarmaufzeichnung. Backups können auf USB-Geräten oder über das Netzwerk erstellt werden. Zu den Wiedergabemodi gehören Sofortwiedergabe, allgemeine Wiedergabe, Ereigniswiedergabe, Tag-für-Tag-Wiedergabe (Tag pLayback) und intelligente pLayback.

Zu den unterstützten allgemeinen Alarmen gehören Bewegungserkennung, Datenschutzmaskierung, Videoverlust, Szenenwechsel, PIR-Alarm und externer IPC-Kameraalarm. Zu den anomalen Alarmen gehören Kameratrennung, Speicherfehler, volle Festplatte, IP-Adressenkonflikt, MAC-Adressenkonflikt, Anmeldesperre und Ausnahmen bei der Cybersicherheit. Intelligente Alarme können durch Gesichtsdetektion, Gesichtserkennung, Perimeterschutz, SMD PLus, Personenzählung, Stereoanalyse und Heatmap ausgelöst werden. Zu den möglichen zugehörigen Aktionen (Alarmverknüpfung) gehören Aufzeichnung, Bildaufnahme (Schnappschuss), externer IPC-Kamera-Alarm, Audio, Summer, Protokollierung von Ereignissen, voreingestellter Anruf und E-Mail.

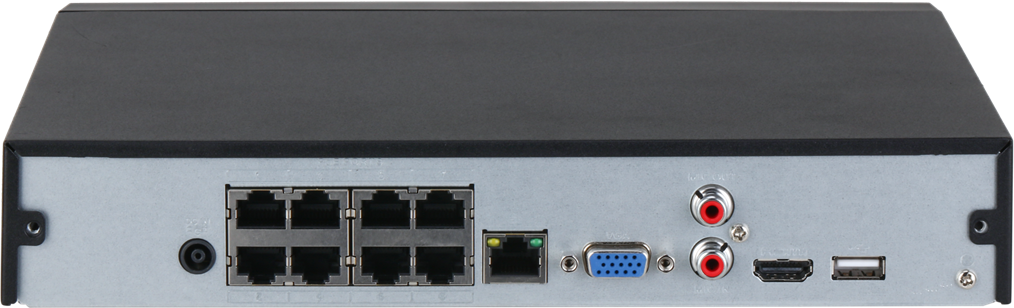

Zu den Anschlüssen gehören 1 Cinch-Audioeingang und 1 Cinch-Audioausgang, die Alarmeingänge und -ausgänge sind mit "NA" gekennzeichnet, wobei der Hersteller eine optionale Konfiguration von 2 Alarmeingängen und 1 12-V-1-A-Ausgang angibt. Der Rekorder verfügt über 1 SATA-Anschluss für eine Festplattenkapazität von bis zu 20 TB (die Grenze hängt von der Umgebungstemperatur ab), 2 USB 2.0-Anschlüsse (1 an der Vorderseite und 1 an der Rückseite), 1 HDMI-Ausgang, 1 VGA-Ausgang, 1 RJ-45 10/100/1000 Mbps Netzwerkanschluss und 8 10/100 Mbps PoE-Anschlüsse mit IEEE 802.3 af/at-Unterstützung.

Stromversorgung, Gehäuse, Betriebsumgebung und Zertifizierungen

Der DVR wird mit 53 VDC bei 1,81 A versorgt. Die Gesamtleistungsaufnahme des DVR ohne Festplatte beträgt weniger als 10 W, während die gesamte PoE-Ausgangsleistung 72 W und die maximale Leistung eines einzelnen PoE-Ports 25,5 W beträgt. Das Nettogewicht des Geräts beträgt 0,92 kg (2.03 lb) und das Bruttogewicht 2,05 kg (4.52 lb).

Die Produktabmessungen betragen 260,0 mm × 232,5 mm × 47,6 mm (10,24" × 9,15" × 1,87") (B × T × H), und die Verpackungsabmessungen betragen 374 mm × 119 mm × 311 mm (14,72" × 4,69" × 12,24") (B × T × H). Die zulässige Betriebstemperatur beträgt -10 °C bis +55 °C (14 °F bis +131 °F) und die Lagertemperatur beträgt -20 °C bis +60 °C (-4 °F bis +140 °F). Die Luftfeuchtigkeit bei Betrieb liegt zwischen 10%-93% RH, nicht kondensierend. Der Rekorder kann in einem Rack oder auf einem Tisch installiert werden.

Das Gerät ist CE-EMC-zertifiziert (EN 55032:2015+A1:2020; EN IEC 61000-3-2:2019+A1:2021; EN 61000-3-3:2013+A1:2019+A2:2021; EN 55035:2017+A11:2020; EN 50130-4:2011+A1:2014) und CE-LVD gemäß EN 62368-1:2014. Der Hersteller weist darauf hin, dass das Design und die Spezifikationen ohne Vorankündigung geändert werden können und die Bilder in der Dokumentation nur als Referenz dienen.

Quelle der technischen Daten:Herstellerdokumentation DAHUA-Datenblatt des Modells DHI-NVR4108HS-8P-4KS3 Dokumentacja producenta

FAQ - Häufig gestellte Fragen

• Wie viele Kanäle unterstützt der DHI-NVR4108HS-8P-4KS3 Digitalrekorder?
  Der Digitalrekorder unterstützt 8 IP-Kanäle.
• Welche maximale Kameraauflösung unterstützt der Digitalrekorder?
  Der Digitalrekorder unterstützt IP-Kameras mit einer Auflösung von bis zu 12 MP.
• Welche Videokompressionsstandards werden unterstützt?
  Smart H.265+, H.265, Smart H.264+ und H.264 werden unterstützt, und die MJPEG-Dekodierung ist ebenfalls in der Dokumentation aufgeführt.
• Wie viele PoE-Ports hat das Gerät und welche PoE-Standards unterstützt es?
  Das Gerät verfügt über 8 PoE-Ports mit 10/100 Mbit/s, die mit IEEE 802.3 af/at kompatibel sind.
• Wie hoch ist die gesamte PoE-Ausgangsleistung und die maximale Leistung pro Port?
  Die gesamte PoE-Ausgangsleistung beträgt 72 W und die maximale Leistung eines einzelnen Ports 25,5 W.
• Wie viele Festplatten können im Digitalrekorder installiert werden und wie hoch ist die maximale Kapazität?
  Der DVR verfügt über 1 SATA-Anschluss und unterstützt eine Festplattenkapazität von bis zu 20 TB, wobei diese Grenze von der Umgebungstemperatur abhängt.
• Welche AI-Funktionen sind auf der DVR-Seite verfügbar?
  Auf der Seite des Digitalrekorders gibt es eine SMD-Funktion PL, die 4 Kanäle mit Filterung von Menschen und Kraftfahrzeugen unterstützt.
• Welche KI-Funktionen sind auf der Kameraseite verfügbar, wenn ich mit diesem NVR arbeite?
  Auf der Kameraseite werden Gesichtserkennung, Gesichtserkennung, Perimeterschutz, SMD PLus, PersonenzählungpLe, Stereoanalyse und Heatmap unterstützt.
• Welche Möglichkeiten der Gesichtserkennung bietet dieses System?
  Das System unterstützt bis zu 6 Kanäle für die Gesichtserkennung und erkennt Attribute wie Geschlecht, Altersgruppe, Brille, Gesichtsausdruck, Maske und Bart.
• Welche Möglichkeiten der Gesichtserkennung gibt es?
  Die kameraseitige Gesichtserkennung unterstützt bis zu 6 Kanäle, und die Dahua-Gesichtserkennungstechnologie vergleicht Gesichtsmerkmale mit einer Gesichtsdatenbank.
• Wie hoch sind die maximalen Netzwerkbandbreiten bei deaktivierten KI-Funktionen?
  Bei deaktivierten KI-Funktionen beträgt der maximale Durchsatz 160 Mbps für die Eingabe, 160 Mbps für die Aufzeichnung und 80 Mbps für die Ausgabe.
• Was sind die maximalen Werte für den Netzwerkdurchsatz bei aktivierten AI-Funktionen?
  Bei aktivierten AI-Funktionen beträgt der maximale Durchsatz 80 Mbit/s für die Eingabe, 80 Mbit/s für die Aufzeichnung und 60 Mbit/s für die Ausgabe.
• Welche Aufzeichnungsmodi sind verfügbar?
  Der DVR bietet die Aufnahmemodi Allgemein, Bewegungserkennung, Intelligent und Alarm.
• Wie können die Aufnahmen gesichert werden?
  Eine Sicherungskopie kann auf einem USB-Gerät oder über das Netzwerk erstellt werden.
• Über welche Videoausgangsschnittstellen verfügt das Gerät?
  Das Gerät verfügt über 1 HDMI- und 1 VGA-Ausgang.
• Welche Auflösungen unterstützen die HDMI- und VGA-Ausgänge?
  HDMI unterstützt im Simultanmodus 3840×2160, 1920×1080, 1280×1024 und 1280×720, und VGA unterstützt 1920×1080, 1280×1024 und 1280×720.
• Was sind die grundlegenden Leistungsparameter des Digitalrekorders?
  Der Digitalrekorder wird mit 53 VDC bei 1,81 A betrieben, und der Stromverbrauch des Geräts ohne Festplatte beträgt weniger als 10 W.
• In welchem Temperaturbereich kann der Rekorder betrieben werden?
  Der Betriebstemperaturbereich beträgt -10 °C bis +55 °C.
• Über welche Zertifizierungen verfügt das Gerät?
  Das Gerät ist CE-EMC-zertifiziert gemäß EN 55032, EN IEC 61000-3-2, EN 61000-3-3, EN 55035, EN 50130-4 und CE-LVD-zertifiziert gemäß EN 62368-1.

Der DHI-NVR4108HS-8P-4KS3 DVR bietet bis zu 8 IP-Kanäle mit erweiterten AI-Funktionen, PoE-Stromversorgung und die Möglichkeit, eine Festplatte mit einer Kapazität von bis zu 20 TB zu installieren. Laut der Herstellerdokumentation ist das Gerät für Überwachungsanwendungen konzipiert, die eine hohe Auflösung und umfangreiche Videoanalyse erfordern.
