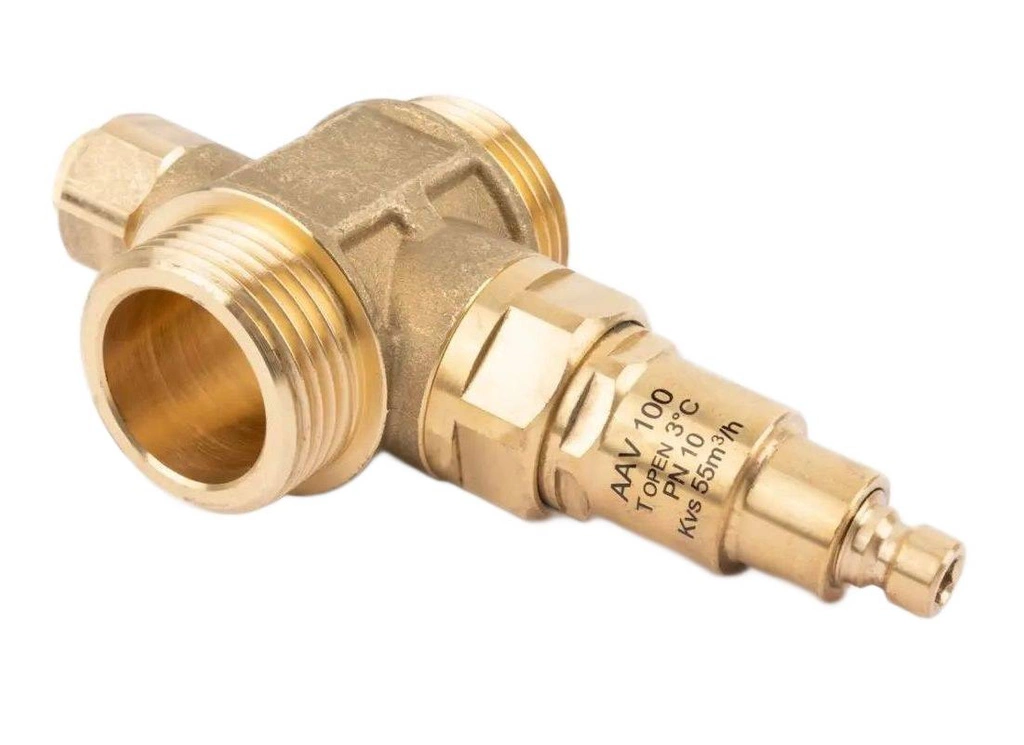

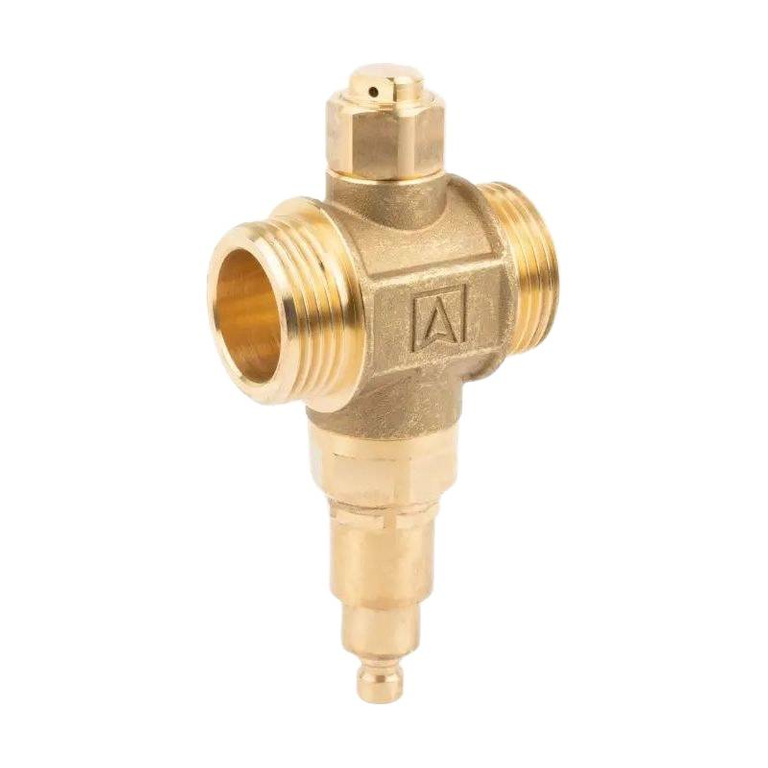

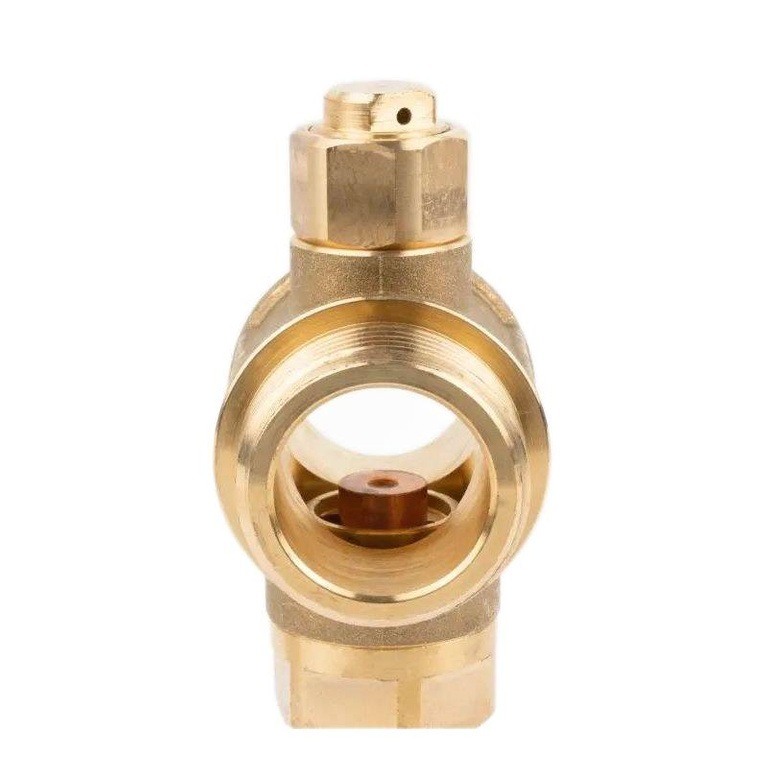

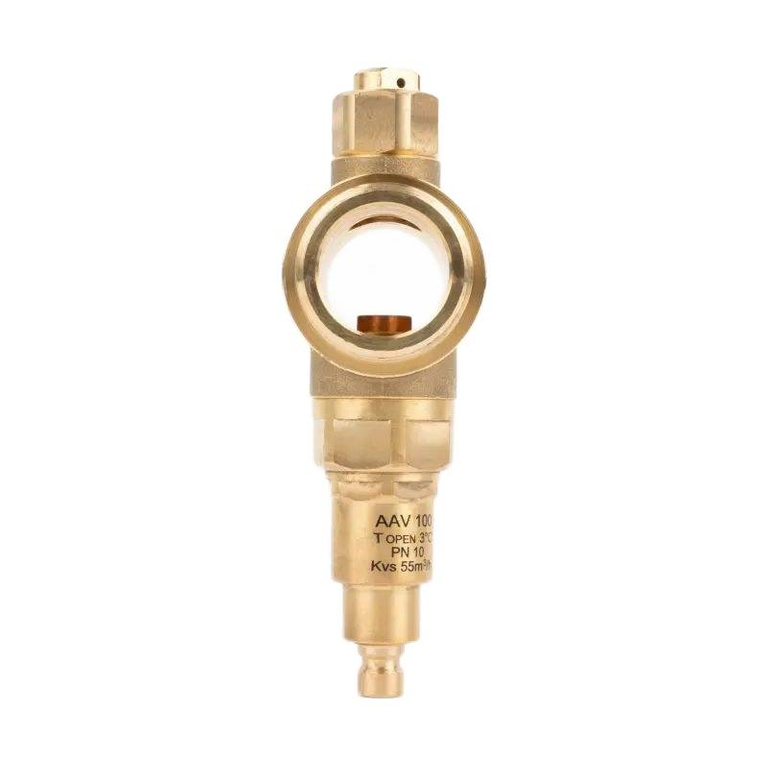

AFRISO-Frostschutzventil AAV 100, G1", PN10, Kvs 55 m3/h, Öffnungstemperatur 3°C [17 100 00]

Anti-Frost-Ventil AAV 100 - Schutz der Anlagen vor Frost

Das Ventil AAV 100 dient zum Schutz von Heiz- und Kühlanlagen, insbesondere in Wärmepumpenanlagen des Typs monobloc. Es wird in der Nähe des Außengeräts sowohl im Rücklauf als auch im Vorlauf installiert, um empfindliche Anlagenteile vor dem Einfrieren des Mediums zu schützen. Wenn die Temperatur des Mediums auf ca. **3 °C**, öffnet sich das Ventil, lässt Flüssigkeit abfließen und entlastet die Anlage. Steigt die Temperatur über ca. **4 °C**, schließt das Ventil automatisch

Anwendung

• Wärmepumpenanlagen wie z.B. monobloc oder Hybridanlagen
• Heiz- und Kühlsysteme, die dem Frost ausgesetzt sind
• Schutz von Wärmetauschern, Pumpen und Leitungen vor Eisschäden
• Anlagen, bei denen ein automatischer Betrieb ohne Benutzereingriff erforderlich ist

Technische Daten

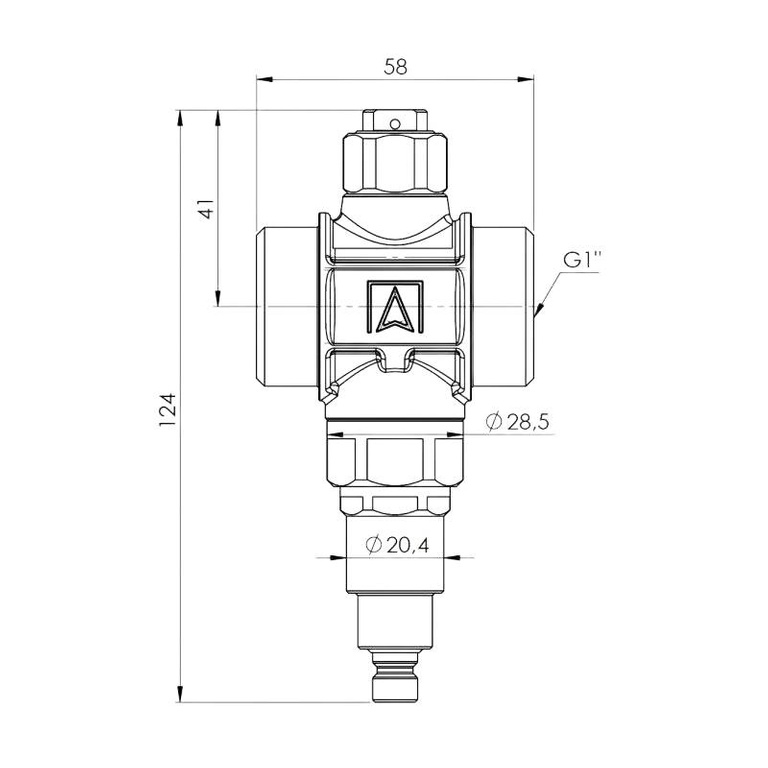

Anschlüsse	2 × G1"
Durchflusskoeffizient (Kvs)	55 m³/h
Temperatur beim Öffnen	~3 °C
Temperatur beim Schließen	~4 °C
Maximaler Druck	10 bar
Temperatur des Mediums	bis zu 80 °C
Bereich der Umgebungstemperatur	-30 bis +60 °C
Werkstoff	Messing (CW617N), EPDM-Dichtungen

Vorteile und Merkmale

• Selbsttätig, keine externe Stromversorgung erforderlich
• Schützt die Anlage vor den Auswirkungen des Einfrierens im Falle einer Unterbrechung der Zirkulation
• Möglichkeit des Wechsels des Thermoeinsatzes ohne Ablassen der Flüssigkeit (dank des Montageventils)
• Integrierter Entlüfter unterstützt die Entlüftung nach dem Betrieb
• Für den Einsatz in Anlagen, in denen ein zuverlässiger Frostschutz erforderlich ist

Einbau- und Bedienungshinweise

• Installieren Sie das Ventil so nah wie möglich an der Außeneinheit der Wärmepumpe
• Installation an Vor- und Rücklaufleitungen für umfassenden Schutz
• Überprüfen Sie das System vor der Inbetriebnahme auf Leckagen und das Vorhandensein eines Mediums
• Vermeiden Sie die Installation in Bereichen, die extremen Lufttemperaturen ausgesetzt sind, wenn sie nicht geschützt sind
• Überprüfen Sie den Zustand des Ventils regelmäßig, insbesondere nach längerem Stillstand
