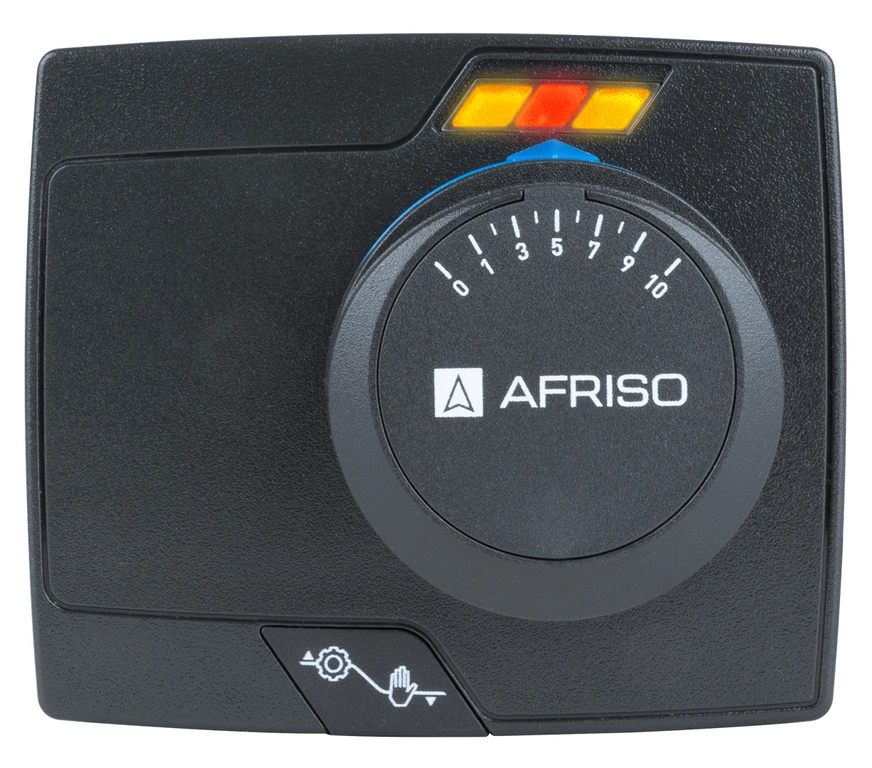

ARM 323 Attuatore elettrico ProClick, 3 punti, 60 s, 6 Nm

Attuatore elettrico ARM 323 ProClick - 230 V CA, 3 punti, 60 s, 6 Nm

L'attuatore ARM 323 ProClick è una soluzione compatta per il controllo delle valvole miscelatrici ARV ProClick (a 3 e 4 vie). Grazie al sistema ProClick, il montaggio e lo smontaggio avvengono rapidamente, senza l'uso di utensili. Il prodotto funziona in modalità a 3 punti a 230 V CA, offre una coppia di 6 Nm e un tempo di rotazione di 90° di 60 secondi.

Applicazione

• Automazione di valvole miscelatrici in sistemi di riscaldamento e raffreddamento
• Controllo di valvole a 3 e 4 vie equipaggiate con il meccanismo ProClick
• Modernizzazione di impianti di riscaldamento che richiedono una regolazione precisa

Dati tecnici

Vantaggi principali

• Montaggio tramite ProClick - senza l'utilizzo di attrezzi
• Modalità manuale - possibilità di controllo a volantino
• LED che indicano il senso di rotazione
• Adatto per valvole ARV ProClick da DN 20 a DN 50
• Basso consumo energetico - 2,5/4 VA

Istruzioni per l'installazione e il funzionamento

• Verificare se la coppia di 6 Nm è sufficiente per la valvola controllata
• Impostare la scala bilaterale ("0 → 10" / "10 → 0") in base alla direzione del flusso del fluido
• Durante l'installazione, prestare attenzione alla marcatura della direzione del flusso e alle linee colorate
• Seguire sempre le istruzioni del produttore per quanto riguarda le condizioni di funzionamento e il campo di funzionamento consentito
