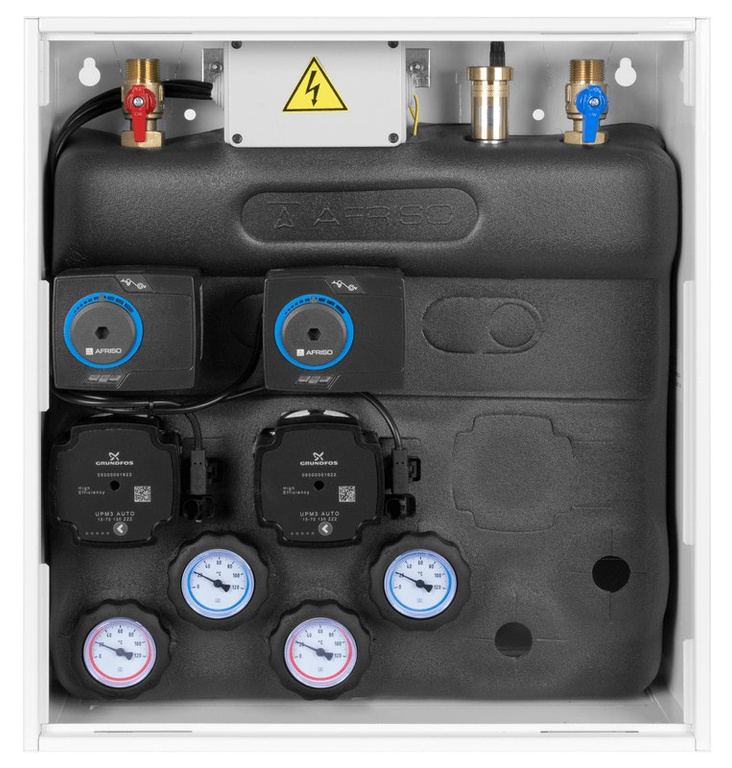

PrimoBox AZB 255 set di miscelazione in armadio, 2x valvola rotante con attuatore ARM 141

PrimoBox AZB 255 con giunzione idronica - set di miscelazione per 2 circuiti

Il PrimoBox AZB 255 è una soluzione idraulica prefabbricata montata in un armadio che collega due circuiti di riscaldamento con un giunto idraulico integrato. Ogni circuito è dotato di una valvola miscelatrice ARV con attuatore ARM 141 ProClick e una portata Kvs = 3,6 m³/h. Il set è adatto per impianti con una potenza massima di 35 kW

Applicazione

• Sistemi chiusi in cui è richiesta la separazione e il controllo di due circuiti di riscaldamento
• Sistemi in cui un circuito richiede la miscelazione della temperatura e l'altro funziona senza miscelazione
• Nuovi design - locali caldaia compatti - per risparmiare spazio e combinare le funzioni in un'unica scatola
• Retrofit dove la sostituzione di più componenti dell'impianto richiederebbe molto tempo

Dati tecnici

Vantaggi e caratteristiche

• Soluzione completa in un unico armadio - valvole, attuatori e giunto idraulico
• Kit prefabbricato - riduce i tempi di assemblaggio e gli errori di installazione
• Controllo della temperatura in entrambi i circuiti con valvole ARV
• Struttura isolata e design compatto: risparmio di spazio e riduzione delle perdite di calore
• Circuiti altamente indipendenti grazie all'accoppiamento

Istruzioni per l'installazione e il funzionamento

• Montare il kit in una posizione che consenta un facile accesso alle valvole e alle pompe
• Prima della messa in funzione, spurgare l'intero sistema e verificare l'assenza di perdite
• Impostare gli arresti degli attuatori nelle posizioni corrette
• Evitare di operare al di fuori dei campi di pressione e temperatura consentiti
• Controllare regolarmente lo stato delle valvole e la tenuta delle connessioni idrauliche
