GPRS-A LTE - Universele bewakingsmodule GSM/LTE

De GPRS-A LTE is een universele bewakingsmodule voor inbraakalarm- en automatiseringssystemen, uitgerust met een telefoon die werkt op 2G-, 3G- en 4G-netwerken. Het apparaat biedt gebeurtenisbewaking, uitgebreide meldingsmogelijkheden en IoT-functies met behulp van open communicatieprotocollen.

• Stand-alone werking of als onderdeel van een inbraakalarmsysteem
• Ondersteunt 2G, 3G en 4G mobiele netwerken (LTE/HSPA+/EDGE/GPRS)
• 8 programmeerbare digitale (NO/NC) of analoge ingangen
• 4 uitgangen (2 NO-relais, 2 OC-type) die lokaal en op afstand worden bediend
• Ondersteuning voor open IoT-protocollen: MQTT, JSON, JSON/HTTP, MODBUS RTU

Bewakingstoepassingen en -functies

De GPRS-A LTE kan autonoom werken of samenwerken met een willekeurig bedieningspaneel, waarbij gebeurtenisbewaking wordt uitgevoerd door verbinding te maken met de kiezer van het paneel of met de juiste geconfigureerde uitgangen. De module maakt het mogelijk om gebeurtenissen te bewaken met behulp van SMS- of LTE-transmissie en het omzetten en opnieuw verzenden van gebeurteniscodes ontvangen van andere apparaten, waardoor de werking van een telefonisch bewakingsstation wordt gesimuleerd.

Met de unit kunnen meldingen worden verzonden naar maximaal 8 telefoonnummers in de vorm van SMS, CLIP of PUSH. De module heeft een ingang om de AC-voeding te controleren, kan de aanwezigheid van de voedingsspanning bewaken en gebeurtenissen rapporteren aan de meldkamer of rechtstreeks aan eindgebruikers. Er is ook een functie om het saldo van de prepaidrekening te controleren en een melding te geven wanneer de vooraf ingestelde limiet is overschreden.

Integratie met automatisering en IoT

De acht ingangen van de module kunnen worden geconfigureerd als digitaal (NO/NC) of analoog, waardoor er een interface mogelijk is met een groot aantal externe apparaten zoals temperatuur-, druk- of vochtigheidssensoren. De GPRS-A LTE ondersteunt de 1-draads bus, waardoor maximaal acht DS-T1 of DS-T2 digitale temperatuursensoren kunnen worden aangesloten en reacties op drempeloverschrijdingen van analoge ingangen of 1-draads sensoren kunnen worden gedefinieerd.

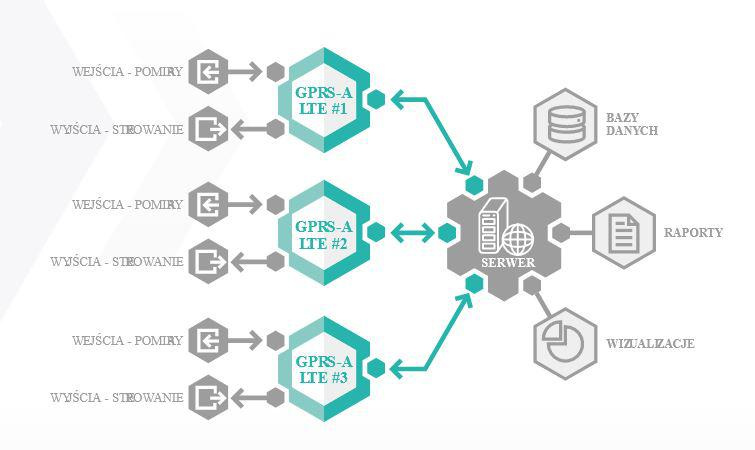

De module kan meetgegevens verzenden via MQTT-, JSON-, JSON/HTTP- en MODBUS RTU-protocollen, waardoor het mogelijk is om systemen voor de bewaking van omgevingsparameters te bouwen in koelhuizen, magazijnen, productiehallen en andere faciliteiten binnen het Internet of Things (IoT)-concept. Het is mogelijk om automatische reacties te configureren, zoals het inschakelen van de verwarming wanneer de temperatuur onder een ingestelde waarde zakt, door de status van de uitgangen dienovereenkomstig te wijzigen.

Afstandsbediening en configuratie

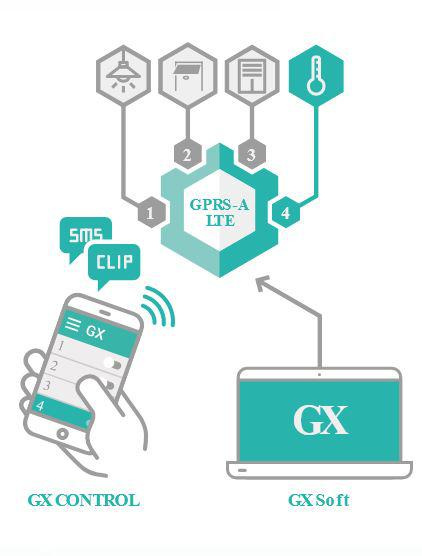

De GPRS-A LTE biedt 4 programmeerbare uitgangen: twee relaisuitgangen van het OC-type en twee relaisuitgangen van het NO-type, die op afstand kunnen worden bediend via SMS, CLIP (tot 10.000 nummers), eenpLicatie van de GX CONTROL mobile, de GX Soft software of via de IoT-interface. De module kan fungeren als afstandsbediening voor het alarmsysteem of andere automatiseringsapparaten.

Programmeren en configureren gebeurt met een pc met GX Soft software. De verbinding met de module kan lokaal zijn, via de RS-232 poort (TTL), of op afstand, met datatransmissie via het mobiele netwerk. Het apparaat werkt met eenpLicatie van de mobiele GX CONTROL en software (firmware) updates op afstand zijn mogelijk via integratie met de UpServ updateserver. De module kan worden gevoed door onder andere de speciale voedingen APS-412 of APS-612.

Technische gegevens

Bron van technische gegevens:gegevensblad voor GPRS-A LTE-model Link

FAQ - Veelgestelde vragen

Waarvoor wordt de GPRS-A LTE module gebruikt?

GPRS-A LTE wordt gebruikt als een universele bewakingsmodule voor inbraakalarmsystemen en verschillende soorten automatiseringsinstallaties, die gebeurtenissen bewaakt en gebruikers waarschuwt.

Kan de module zelfstandig werken, zonder bedieningspaneel?

Ja, GPRS-A LTE kan zelfstandig werken of in combinatie met een bedieningspaneel, afhankelijk van de systeemconfiguratie.

Welke mobiele netwerken ondersteunt de GPRS-A LTE?

Het apparaat ondersteunt 2G, 3G en 4G mobiele netwerken, waarbij de gegevensoverdracht wordt uitgevoerd met behulp van LTE, HSPA+, EDGE en GPRS-technologieën, afhankelijk van de mogelijkheden van het netwerk.

Hoeveel ingangen heeft de module en hoe kunnen ze worden geconfigureerd?

De module heeft 8 ingangen die kunnen worden geconfigureerd als digitaal (NO/NC) of analoog, zodat ze flexibel kunnen worden aangepast aan de vereisten van de installatie.

Hoeveel gebruikers kunnen worden verwittigd door de module?

Met de GPRS-A LTE kunnen meldingen worden verstuurd naar maximaal 8 telefoonnummers in de vorm van sms, CLIP of PUSH.

Welke soorten uitgangen zijn beschikbaar in GPRS-A LTE?

Het apparaat heeft 4 uitgangen: twee OC-type en twee NO-type relaisuitgangen voor het aansturen van externe apparaten.

Wat zijn de stroom-spanningsparameters van de uitgangen van de module?

De OC-uitgangen O1...O2 hebben een belastbaarheid van 50 mA bij 12 V DC en de relaisuitgangen O3...O4 NO hebben een belastbaarheid van 1000 mA bij 30 V DC.

Kan de GPRS-A LTE werken met temperatuursensoren?

Ja, de module heeft een 1-draads bus en ondersteunt tot 8 DS-T1 of DS-T2 digitale temperatuursensoren.

Kan de reactie van de module op het overschrijden van meetdrempels worden gedefinieerd?

Ja, het is mogelijk om de reactie op het overschrijden van ingestelde drempelwaarden op analoge ingangen en van 1-draads sensoren te configureren, bijvoorbeeld door de status van de uitgangen te wijzigen.

Hoe kunnen de uitgangen van de module worden aangestuurd?

De uitgangen kunnen op afstand worden bediend via SMS, CLIP (tot 10.000 nummers), eenpLicatie van de GX CONTROL mobiele applicatie, het GX Soft programma en via de IoT interface.

Hoe wordt de configuratie van de GPRS-A LTE uitgevoerd?

De configuratie wordt uitgevoerd met het programma GX Soft op een pc, in een lokale verbinding via RS-232 (TTL) of op afstand via mobiele datatransmissie.

Is er eenpLicatie beschikbaar om met de module te werken?

Ja, de mobiele toepassingpLGX CONTROL is compatibel met de module en maakt onder andere afstandsbediening en statusbewaking mogelijk.

Is het mogelijk om de software van het apparaat op afstand bij te werken?

Ja, de GPRS-A LTE maakt firmware-updates op afstand mogelijk dankzij de samenwerking met de UpServ-updateserver.

Welke IoT-protocollen ondersteunt de GPRS-A LTE?

De module ondersteunt open communicatieprotocollen MQTT, JSON, JSON/HTTP en MODBUS RTU, waardoor integratie met IoT-systemen mogelijk is.

Kan de module werken met speciale voedingen?

Ja, de GPRS-A LTE kan worden gevoed via speciale APS-412 of APS-612 voedingen.

Wat is het bedrijfstemperatuurbereik van het apparaat?

Het bedrijfstemperatuurbereik van de module is -10 tot +55°C, met een maximale luchtvochtigheid van 93±3% en milieuklasse II.

Wat zijn de afmetingen en het gewicht van de module?

De behuizing van de module meet 83 × 65 × 23 mm en het apparaat weegt 112 g.

Wat is de voedingsspanning en het stroomverbruik van de GPRS-A LTE?

De module wordt gevoed met 12 V DC (±15%), de stand-by stroomopname is 60 mA en de maximale stroomopname is 400 mA.

Welke toelaatbare spanning kan worden toegepast op de AC-ingang?

Op de AC-ingang van de module kan een toegestane spanning van maximaal 25 V AC worden gezet.

Samenvatting

De GPRS-A LTE is een geavanceerde bewakingsmodule met ondersteuning voor 2G/3G/4G-netwerken, die uitgebreide meldingsmogelijkheden en integratie met alarm- en automatiseringssystemen biedt. Het apparaat biedt ondersteuning voor analoge en digitale sensoren, IoT-protocollen en beheer en software-updates op afstand.
