Pompă de circulație Wilo Yonos MAXO 40/0.5-4 PN 6/10 pentru încălzire centrală și sisteme HVAC
- Pompă de circulație Wilo Yonos MAXO 40/0.5-4 pentru încălzire centrală și sisteme HVAC cu control electronic al presiunii diferențiale, conexiune DN40, alimentare 230 V, presiune de funcționare de până la 10 bar și protecție IPX4D.
Produkty subskrypcyjne w twoim koszyku
Ustaw jedną częstotliwość dostaw dla wszystkich produktów subskrypcyjnych z twojego koszyka co:
Produkty subskrypcyjne w twoim koszyku

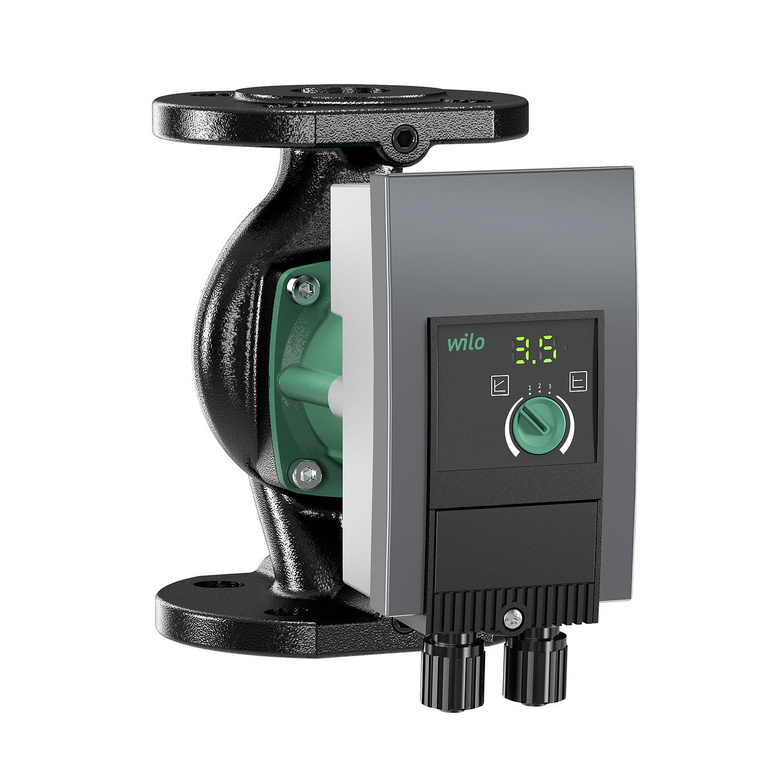

Wilo-Yonos MAXO 40/0.5-4 PN 6/10
Wilo-Yonos MAXO 40/0.5-4 PN 6/10 este o pompă de circulație electronică de înaltă performanță pentru sisteme de încălzire, climatizare și refrigerare închise, proiectată pentru funcționarea cu apă de încălzire și amestecuri apă-glicol. Unitatea se caracterizează printr-o operare simplă prin intermediul unei funcții de buton verde, eficiență energetică ridicată și un design compact pentru instalare și service ușoare.
- Control electronic al capacității cu modurile Δp-c, Δp-v și viteză constantă (3 viteze).
- Interval de temperatură a mediului pompat de la -20°C la +110°C, cu posibilitatea de a utiliza amestecuri apă-glicol.
- Presiune maximă de funcționare de până la 10 bar (PN 6/10) și înălțime maximă de până la 4 m.
- Motor cu rotor rotativ, rezistent la curenți de blocare, cu protecție la suprasarcină și deblocare automată.
- Afișaj LED clar care arată consumul curent de energie în wați și înălțimea de înălțime în metri.

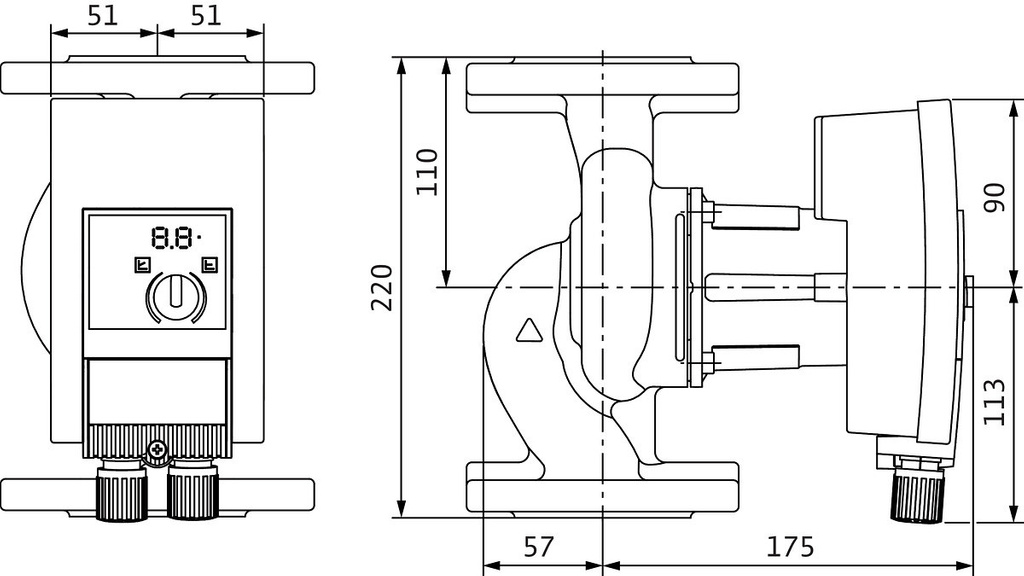

- Design compact cu orificii de conectare DN 40 pentru o integrare ușoară în instalațiile existente.
Aplicații și funcții de control
Pompa Wilo-Yonos MAXO 40/0.5-4 PN 6/10 este proiectată pentru circuite de încălzire a apei DIN/EN, sisteme de aer condiționat și circuite de răcire închise în clădiri rezidențiale și comerciale. Aceasta poate pompa apă de încălzire conform VDI 2035, apă de răcire și amestecuri de apă-glicol, prin care trebuie selectat un punct de funcționare adecvat pentru procente mari de glicol. Controlul electronic permite selectarea pompei în funcție de caracteristicile sistemului: modul Δp-c (presiune diferențială constantă) pentru instalațiile cu volum controlat, modul Δp-v (presiune diferențială variabilă) pentru instalațiile cu ventile termostatice pentru radiatoare și modul de viteză constantă (n = const) cu trei niveluri pentru instalațiile cu condiții de funcționare stabile.
Pompa are funcții de protecție, inclusiv deblocarea automată a rotorului după oprire, protecție încorporată împotriva suprasarcinii motorului și o funcție de aerisire. Datorită unui panou de control ordonat cu un singur buton, utilizatorul poate seta înălțimea necesară și modul de control, în timp ce LED-urile indică setările curente și orice condiții de eroare. Designul este potrivit pentru instalarea în conducte orizontale și verticale, în funcție de direcția de curgere marcată pe corpul pompei.
Design și materiale
Wilo-Yonos MAXO 40/0.5-4 PN 6/10 este o pompă cu rotor umed în care motorul și sistemul hidraulic formează o unitate compactă montată între flanșele de racordare la conductă. Corpul pompei este fabricat din fontă cenușie, potrivit pentru utilizarea în sisteme de încălzire și răcire, în timp ce rotorul este proiectat din plastic rezistent la uzură pentru o funcționare silențioasă și o eficiență ridicată. Arborele este fabricat din material rezistent la coroziune (de exemplu, oțel inoxidabil/ceramică, în funcție de design), susținut de rulmenți simpli lubrifiați de mediul pompat.
Etanșarea dintre partea umedă și statorul motorului este realizată de un manșon de separare din material cu pereți subțiri, rezistent la coroziune, care asigură separarea ermetică a înfășurării statorului de fluid. Statorul este echipat cu o izolație electrică din clasa de lichidpLn adecvată condițiilor de expLoatare în sistemele de încălzire. Întreaga carcasă exterioară și cutia de joncțiune sunt proiectate pentru a permite accesul ușor la blocul terminal și pentru a asigura un grad de protecție împotriva influențelor externe adecvat pentru instalarea în camere tehnice.
| Parametru | Wilo-Yonos MAXO 40/0.5-4 PN 6/10 |
|---|---|
| Mediu | Apă de încălzire în conformitate cu VDI 2035, amestecuri apă-glicol, apă de răcire |
| Intervalul de temperatură al mediului | -20°C până la +110°C (în funcție de caracteristicile presiunii și conținutul de glicol) |
| Tipul pompei | Pompă de circulație cu rotor umed, controlată electronic |
| Moduri de control | Δp-c (presiune diferențială constantă), Δp-v (presiune diferențială variabilă), funcționare cu viteză constantă (3 viteze) |
| Înălțime maximă | până la 4 m |
| Gama de capacități | până la aprox. 4-5 m³/h (în funcție de punctul de funcționare și de setări) |
| Diametrul nominal al racordului | DN 40 |
| Racord | Cu flanșă, PN 6/10 |
| Presiunea maximă de funcționare | 10 bar (PN 6/10) |
| Tipul motorului | Motor rotoric, cuplat direct la sistemul hidraulic, rezistent la curenți de blocare |
| Protecția motorului | Protecție la suprasarcină încorporată, deblocare automată a rotorului |
| Funcții de protecție | Aerisire automată, protecție împotriva blocajelor, indicarea defecțiunilor |
| Alimentarea cu energie electrică | 1~230 V, 50 Hz (execuție standard) |
| Domeniul de putere de intrare | consum redus de energie datorită controlului electronic (valori exacte conform fișei tehnice) |
| Gradul de protecție | Clasa IP conform proiectului (de obicei IPX4D / IP44 pentru aplicații de instalare în interior) |
| Clasa de eficiență energetică | Pompă de circulație de înaltă performanță care îndeplinește cerințele ErP pentru pompele electronice |
| Afișaj | LED: consum curent de energie (W), înălțime (m), condiții de eroare |
| Elemente de control | Un buton/mâner (butonul verde) pentru selectarea modului de funcționare și setarea înălțimii |
| Orientarea instalării | În conducte orizontale sau verticale; axa arborelui trebuie să fie orizontală |
| Lubrifiantul rulmentului | Mediul pompat (apă / amestec apă-glicol) |
| Materialul carcasei pompei | Fontă cenușie |
| Materialul rotorului | Plastic rezistent la coroziune |
| Materialul arborelui | Material rezistent la coroziune (de ex. oțel inoxidabil/ceramică - în funcție de execuția din catalog) |
| Etanșare între partea umedă și stator | Manșon de separare realizat din material necorosiv |
| Temperatura ambiantă | De obicei între 0°C și +40°C (în conformitate cu temperatura ambientală admisă pentru pompele de circulație în spațiile tehnice) |
| Presiunea minimă de aspirație | Adaptată la temperatura mediului; asigurați-vă că nu există cavitație în conformitate cu diagrama NPSH din documentație |
| Nivel de zgomot | Emisii reduse de zgomot tipice pompelor cu rotor umed (valori specifice conform fișei tehnice) |
| Instalație electrică | Conectarea cablului la o bară de borne în cutia de conexiuni; este necesară protecția la supracurent pe partea de alimentare |
| Conformitate cu standardele | În conformitate cu cerințele ErP pentru circulatoare, standardele de siguranță electrică și de presiune pentru echipamentele de instalare |
| Tip de instalație | Instalații de încălzire, aer condiționat, răcire în circuit închis în clădiri rezidențiale și comerciale |
| Limitări de utilizare | A nu se utiliza pentru medii agresive din punct de vedere chimic, cu conținut de solide sau foarte contaminate; selectarea pentru conținut ridicat de glicol necesită luarea în considerare a variațiilor de vâscozitate și densitate |
Wilo-Yonos MAXO 40/0.5-4 PN 6/10 este o pompă de circulație de ultimă generație care, datorită controlului său electronic și eficienței ridicate, reduce consumul de energie în sistemele de încălzire și răcire. Designul său bine gândit și operarea intuitivă o fac o soluție fiabilă și convenabilă pentru expLoatația zilnică atât în clădirile rezidențiale, cât și în cele comerciale.
FAQ (customer)
- Q: For what type of heating systems is the Wilo-Yonos MAXO 40/0,5-4 PN 6/10 suitable?
A: It is suitable for closed hot water heating systems, air-conditioning and cooling circuits in residential and commercial buildings, using heating water according to VDI 2035 or water-glycol mixtures. - Q: Can this pump work with glycol-based antifreeze mixtures?
A: Yes, the pump can handle water-glycol mixtures; however, at higher glycol concentrations you must consider the changed viscosity and density when selecting the operating point. - Q: Is it possible to repLace an old uncontrolled circulator with this model without major pipe modifications?
A: In many cases yes, because it has standard DN 40 flanged connections (PN 6/10) and compact dimensions; check the installation length and flange standard versus your existing pump. - Q: How is the pump operated and adjusted?
A: Operation is via a single “green button” or rotary knob and an LED dispLay; you can select the control mode and set the required head, while the dispLay shows power consumption and operating status. - Q: Does the pump need additional motor protection devices?
A: The pump has integrated motor protection against overload and blocking currents, but an overcurrent circuit breaker is still required in the mains suppLy according to local electrical regulations. - Q: How noisy is the pump during operation?
A: As a wet-rotor high-efficiency circulator it operates very quietly; typical sound levels are low enough for use in domestic boiler rooms and technical rooms.
FAQ (expert)
- Q: Which control modes are impLemented and how should they be selected?
A: The pump provides Δp-c (constant differential pressure), Δp-v (variable differential pressure) and constant speed (3 fixed speeds). Use Δp-v for radiator circuits with thermostatic valves, Δp-c for volume-controlled systems and constant speed for hydraulically balanced systems with stable conditions. - Q: What is the maximum permissible operating pressure and temperature range?
A: The pump is designed for systems up to 10 bar (PN 6/10) and can handle media temperatures from -20°C to +110°C, subject to adherence to the pressure–temperature envelope in the documentation. - Q: Are there limitations regarding water quality and contamination?
A: Yes, the pump is designed for clean heating water according to VDI 2035 or similar quality; it must not be used with aggressive, abrasive or heavily contaminated media that could damage the hydraulic components and bearings. - Q: How is air removal and anti-blocking handled?
A: The pump includes an automatic venting function using its control algorithm and integrated electronics, as well as an automatic deblocking function that protects against rotor seizure after standstill. - Q: What should be considered when using high glycol concentrations?
A: With rising glycol content, viscosity and density increase, reducing pump output; you must refer to the correction diagrams in the technical documentation and possibly select a higher operating point or different pump size. - Q: How should the pump be installed with respect to motor orientation?
A: The pump must be installed so that the motor shaft is horizontal, independent of pipe direction; this guarantees proper bearing lubrication and minimal noise.
Reviews
- The pump delivers noticeably lower power consumption compared to our previous standard circulator and has reduced our heating energy bill.
- Installation was straightforward thanks to the DN 40 flanges and the compact design; we reused the existing pipework without major changes.
- The green-button control is intuitive, and the LED dispLay gives clear feedback about power usage and head settings.
- In a mixed heating and cooling appLication the pump has been running reliably for several seasons without any failures.
- Service technicians appreciate the integrated motor protection and the automatic deblocking function, which reduces service calls after summer shutdowns.
- The noise level is very low; in a residential building the pump is practically inaudible in normal operation.
- Balancing radiator circuits with thermostatic valves became easier using the variable differential pressure mode.
- The pump’s ability to work with glycol mixtures is a big advantage in our chilled-water system with frost protection.
- From an energy-efficiency standpoint, this model meets current ErP requirements and is a sensible repLacement for outdated, uncontrolled pumps.
- Overall build quality and materials feel robust, making it suitable for continuous duty in commercial heating pLants.
- Electricians found the wiring straightforward, with easy access to the terminal box and clear marking of connections.
- After one year of operation, the pump has proven stable with no leaks, alarms or unpLanned downtime in our installation.
